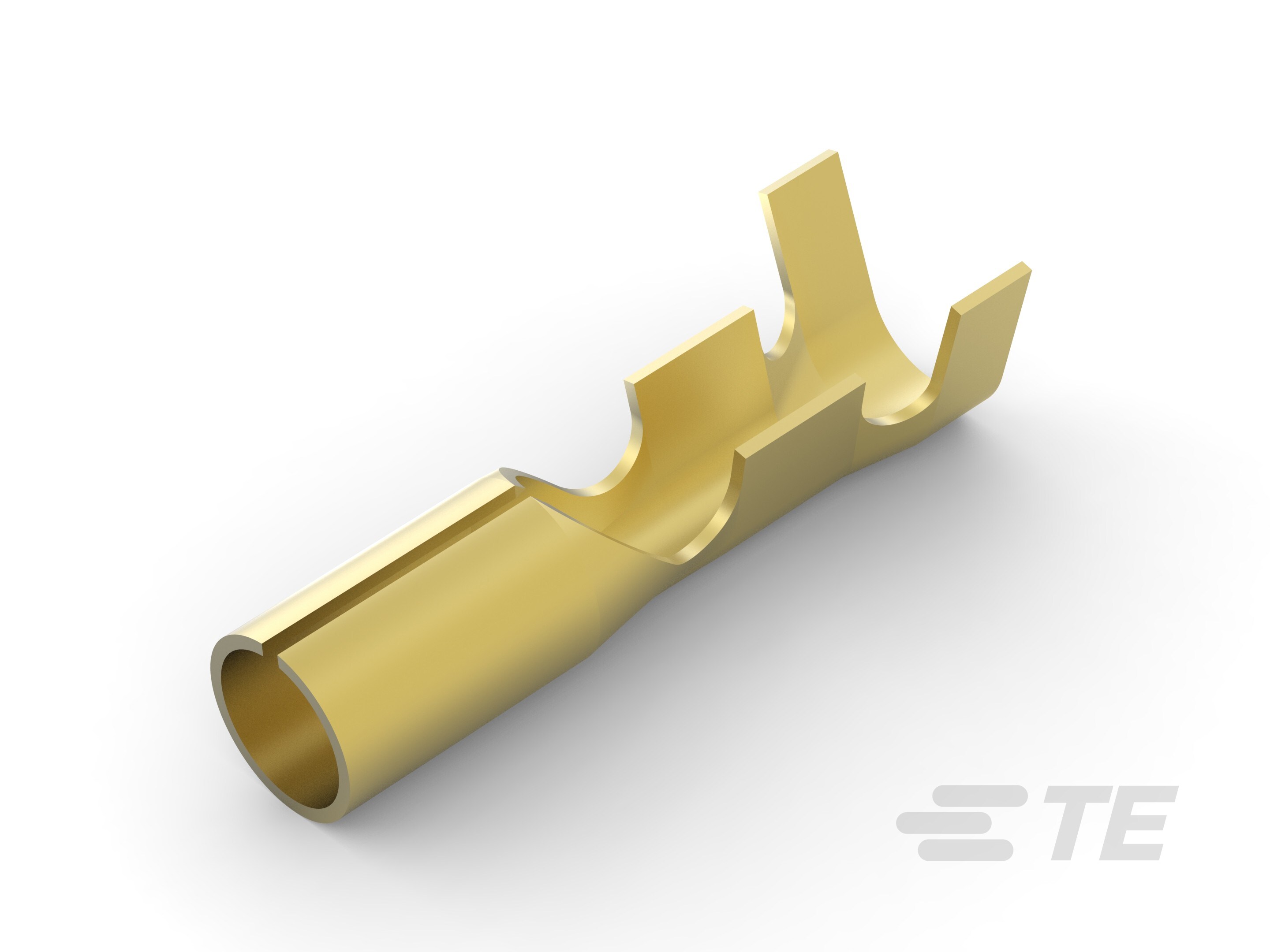

170021-3
Shur-Plug Terminal, 4.7 mm [.185 in] Pin Diameter, 20 – 14 AWG, .5 – 2.27 mm² Wire, 1021 – 4106 CMA, 18 mm [.708 in] Length, SHUR-PLUG 180
170021-3
Shur-Plug Terminal, 4.7 mm [.185 in] Pin Diameter, 20 – 14 AWG, .5 – 2.27 mm² Wire, 1021 – 4106 CMA, 18 mm [.708 in] Length, SHUR-PLUG 180
-
- SHUR-PLUG 180
- TE 内部编号 170021-3
- TE 内部产品描述 SHUR PLUG REC 20-16AWG BRIGHT DIP OIL BR
- 别名 ID 624928-000 AMPS-0-0170021-3
-
压接导线端子类型 : Shur 插头
-
接合插针直径 : 4.7 mm [ .185 in ]
-
兼容的绝缘直径范围 (mm): 2.2 – 3.1 | 3.1
-
兼容的绝缘直径范围 (in): .087 – .122 | .122
-
线径 (AWG): 20 – 14
-
线径 (mm²): .5 – 2.27
文档
产品图纸
- SHUR PLUG RECEPTACLE JPN_CD_170021_B.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_170021-3_D.pdf 3D
- 下载查看 ENG_CVM_CVM_170021-3_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_170021-3_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_170021-3_D.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-5003_D.pdf 英文版本
- S_108-5003_D.tif 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 绞线
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压接导线端子类型 : Shur 插头
-
接合插针直径 : 4.7 mm [ .185 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 锡
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 (mm): 2.2 – 3.1 | 3.1
-
兼容的绝缘直径范围 (in): .087 – .122 | .122
-
线径 (AWG): 20 – 14
-
线径 (mm²): .5 – 2.27
-
线径 (CMA): 1021 – 4106
-
端子材料厚度 : .4 mm [ .016 in ]
-
产品总长度 : 18 mm [ .708 in ]
使用环境
-
绝缘选项 : 非绝缘
包装特性
-
封装方法 : Bag
