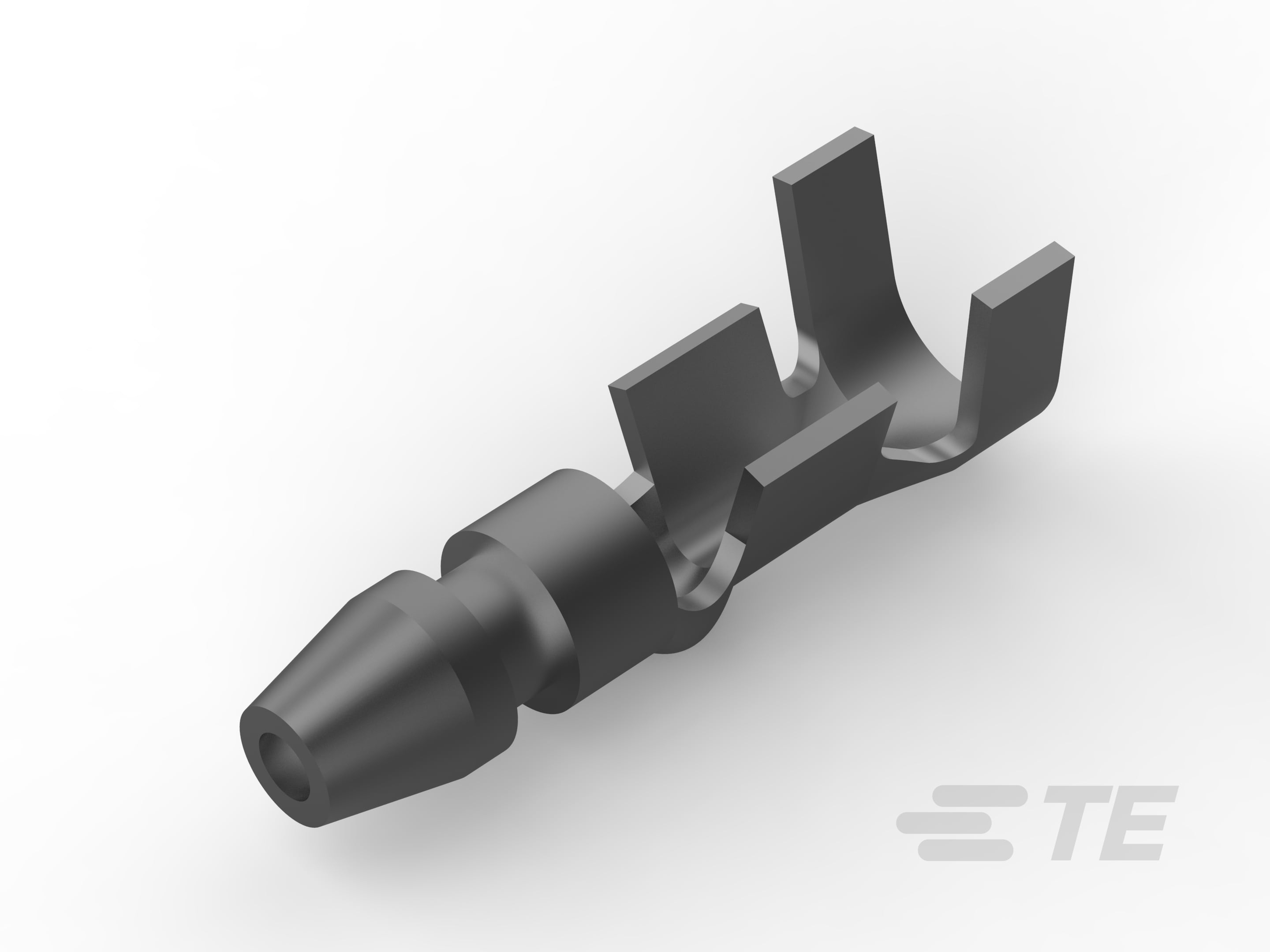

170020-1

Shur-Plug Terminal, 3.56 mm [.14 in] Pin Diameter, 20 – 14 AWG, .5 – 2.27 mm² Wire, 1021 – 4106 CMA, 17 mm [.669 in] Length, SHUR-PLUG 156

SHUR PLUG 20-14 MM2 TPBR-170020-1

170020-1

Shur-Plug Terminal, 3.56 mm [.14 in] Pin Diameter, 20 – 14 AWG, .5 – 2.27 mm² Wire, 1021 – 4106 CMA, 17 mm [.669 in] Length, SHUR-PLUG 156

    • SHUR-PLUG 156
  • TE 内部编号 170020-1
  • TE 内部产品描述 SHUR PLUG 20-14 MM2 TPBR

  • 压接导线端子类型 : Shur 插头

  • 接合插针直径 : 3.56 mm [ .14 in ]

  • 兼容的绝缘直径范围 (mm): 2.2 – 3.1 | 3.1

  • 兼容的绝缘直径范围 (in): .087 – .122 | .122

  • 线径 (AWG): 20 – 14

  • 线径 (mm²): .5 – 2.27

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

使用说明书

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 与分离式电线类型兼容 : 绞线

结构特性

  • 与线缆类型兼容 : 分离式导线

接触件特性

  • 压接导线端子类型 : Shur 插头

  • 接合插针直径 : 3.56 mm [ .14 in ]

  • 压线筒类型 : Open

  • 端子电镀材料 : 锡

  • 端子方向 : 直式

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 兼容的绝缘直径范围 (mm): 2.2 – 3.1 | 3.1

  • 兼容的绝缘直径范围 (in): .087 – .122 | .122

  • 线径 (AWG): 20 – 14

  • 线径 (mm²): .5 – 2.27

  • 线径 (CMA): 1021 – 4106

  • 端子材料厚度 : 5.03 mm [ .198 in ]

  • 产品总长度 : 17 mm [ .669 in ]

使用环境

  • 绝缘选项 : 非绝缘

包装特性

  • 封装方法 : Bag
