170012-2

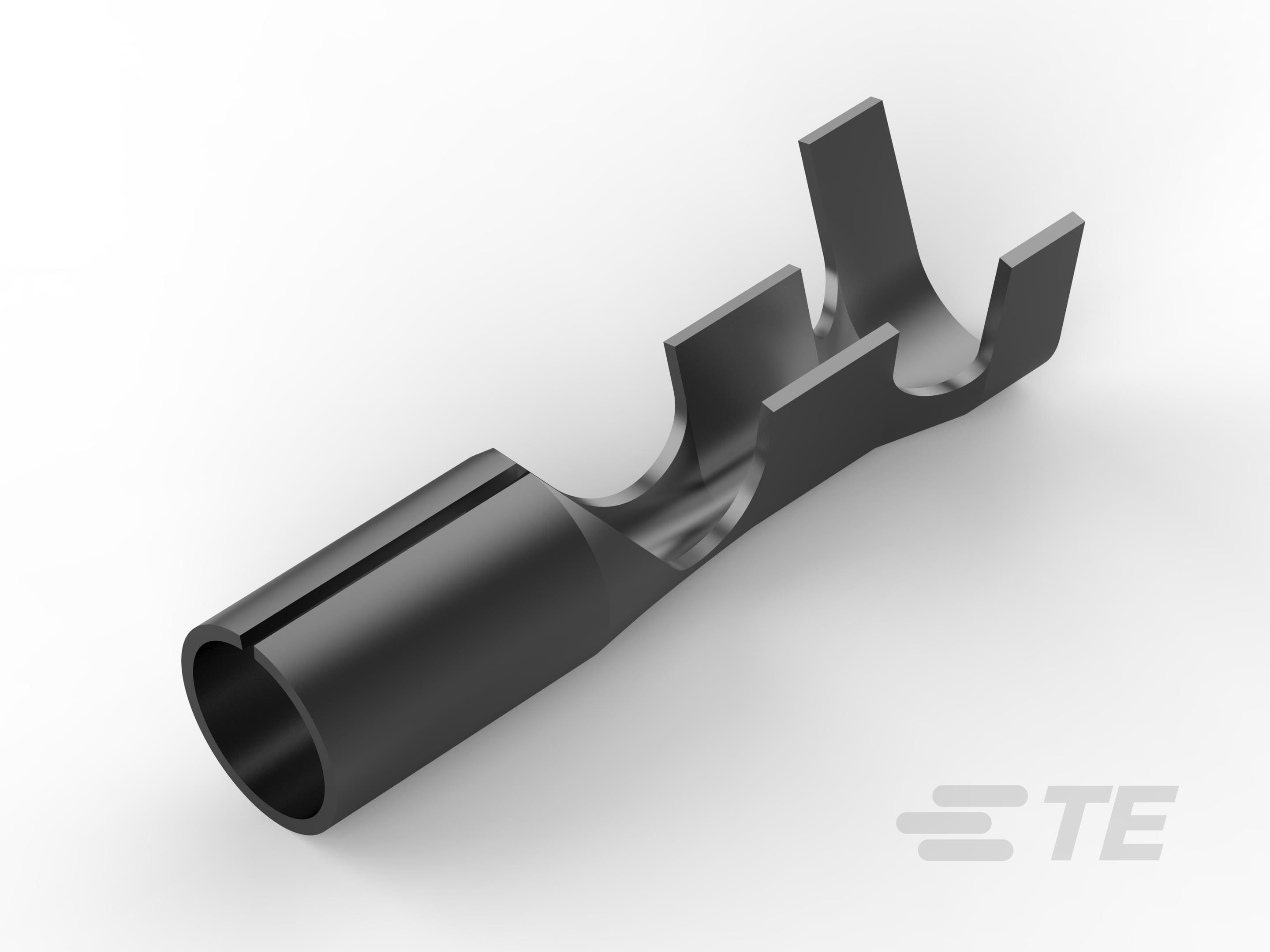

Shur-Plug Terminal, 20 – 16 AWG, .5 – 1.3 mm² Wire, 1021 – 2582 CMA, 19.6 mm [.771 in] Length, Open Barrel, Tin Plating, Reel, SHUR-PLUG 180

SHUR PLUG REC 20-16 MM2 0.32 X 13.97 BR-170012-2

170012-2

Shur-Plug Terminal, 20 – 16 AWG, .5 – 1.3 mm² Wire, 1021 – 2582 CMA, 19.6 mm [.771 in] Length, Open Barrel, Tin Plating, Reel, SHUR-PLUG 180

    • SHUR-PLUG 180
  • TE 内部编号 170012-2
  • TE 内部产品描述 SHUR PLUG REC 20-16 MM2 0.32 X 13.97 BR

  • 压接导线端子类型 : Shur 插头

  • 兼容的绝缘直径范围 (mm): 2.1 – 3.7 | 3.68

  • 兼容的绝缘直径范围 (in): .082 – .145 | .145

  • 线径 (AWG): 20 – 16

  • 线径 (mm²): .5 – 1.3

  • 线径 (CMA): 1021 – 2582

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 与分离式电线类型兼容 : 绞线

  • 电线绝缘支持固定类型 : 绝缘支撑

结构特性

  • 与线缆类型兼容 : 分离式导线

接触件特性

  • 压接导线端子类型 : Shur 插头

  • 压线筒类型 : Open

  • 端子电镀材料 : 锡

  • 端子方向 : 直式

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 兼容的绝缘直径范围 (mm): 2.1 – 3.7 | 3.68

  • 兼容的绝缘直径范围 (in): .082 – .145 | .145

  • 线径 (AWG): 20 – 16

  • 线径 (mm²): .5 – 1.3

  • 线径 (CMA): 1021 – 2582

  • 压线筒内径 (mm): 1.27 | 3.56

  • 压线筒内径 (in): .05 | .14

  • 端子材料厚度 : .32 mm [ .012 in ]

  • 产品总长度 : 19.6 mm [ .771 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

包装特性

  • 封装数量 : 6000

  • 封装方法 : Reel
