168304-E

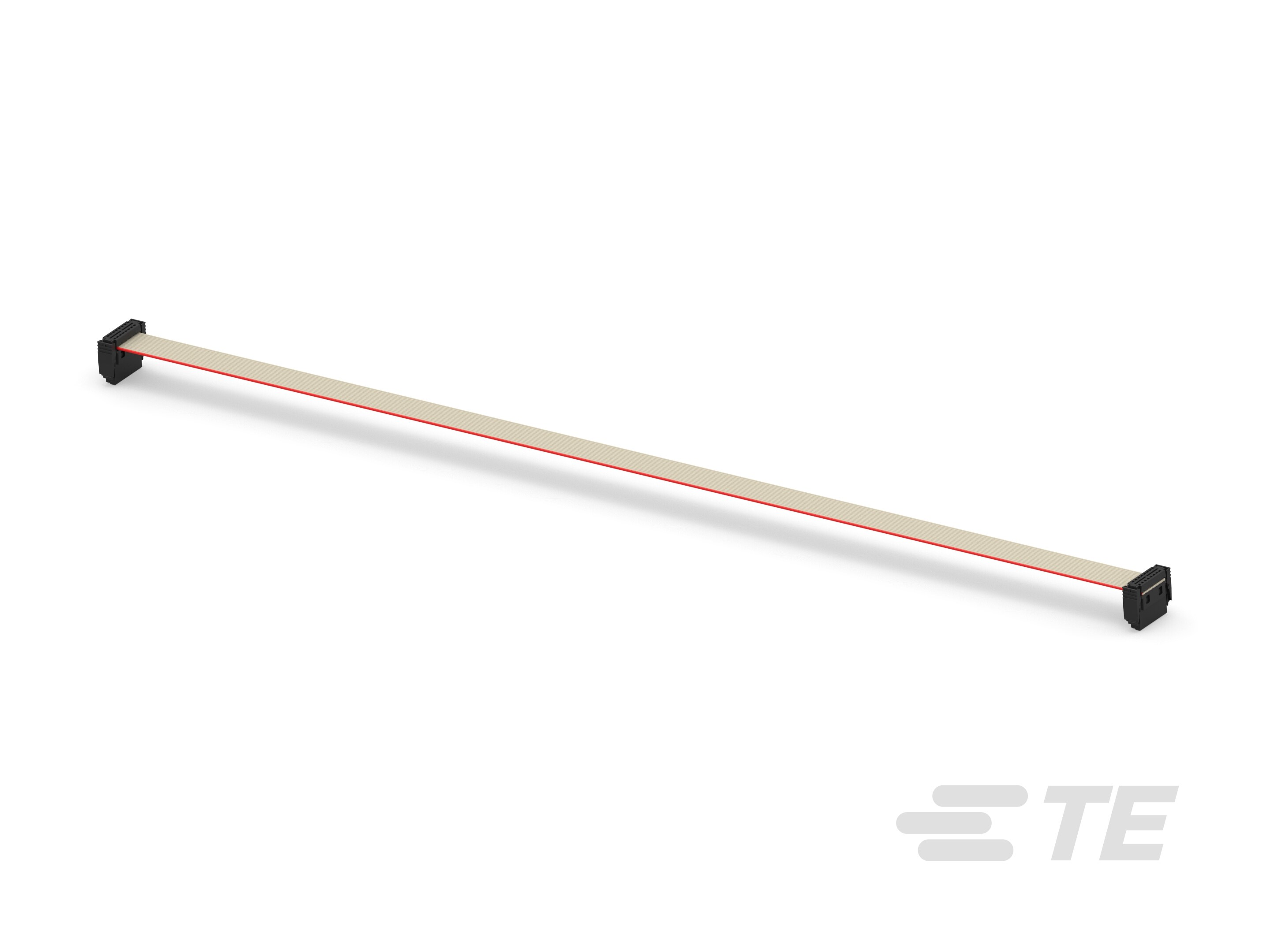

16 Positions, .3 m [.98 ft], Gray / Red Cable, 30 AWG, .05 mm² Wire, Socket Housing End A, Socket Housing End B, VW-1
168304-E
16 Positions, .3 m [.98 ft], Gray / Red Cable, 30 AWG, .05 mm² Wire, Socket Housing End A, Socket Housing End B, VW-1
-
- ERNI
- ERNI SMC
- TE 内部编号 168304-E
- TE 内部产品描述 IDCCS SMC 1,27 16 * AU AUI 300 PVC
-
位数 : 16
-
电缆组件长度 : .3 m [ .98 ft ]
-
电缆颜色 : 灰色, 红色
-
屏蔽 : 否
-
线径 (AWG): 30
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_168304-E_D.pdf 3D
- 下载查看 ENG_CVM_CVM_168304-E_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_168304-E_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_168304-E_D.3d_stp.zip 英文版本
数据表/目录页
- Datasheet - ERNI SMC 1.27mm Connectors ENG_DS_erni-smc-1.27mm-connectors-ds_2503.pdf 英文版本
- Datasheet - ERNI SMC 1.27mm Connectors CHI_DS_erni-smc-1.27mm-connectors-ds_2503.pdf
- Datasheet - ERNI SMC 1.27mm Connectors GER_DS_erni-smc-1.27mm-connectors-ds_2503.pdf 德语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
电缆种类 : 带状电缆
-
电缆组件（A 端） : 插座外壳
-
电缆组件（B 端） : 插座外壳
结构特性
-
位数 : 16
电气特征
-
阻抗 (Ω): 125
主体特性
-
电缆颜色 : 灰色, 红色
-
电缆易燃性等级 : VW-1
接触件特性
-
端子接触部电镀材料 : 金 (Au)
机械附件
-
接合对准 : 带有
壳体特性
-
外壳材料 : LCP
尺寸
-
线径 (AWG): 30
-
线径 (mm²): .05
操作/应用
-
屏蔽 : 否
其他
-
电缆组件配置 : 双头
-
电缆组件长度 : .3 m [ .98 ft ]
