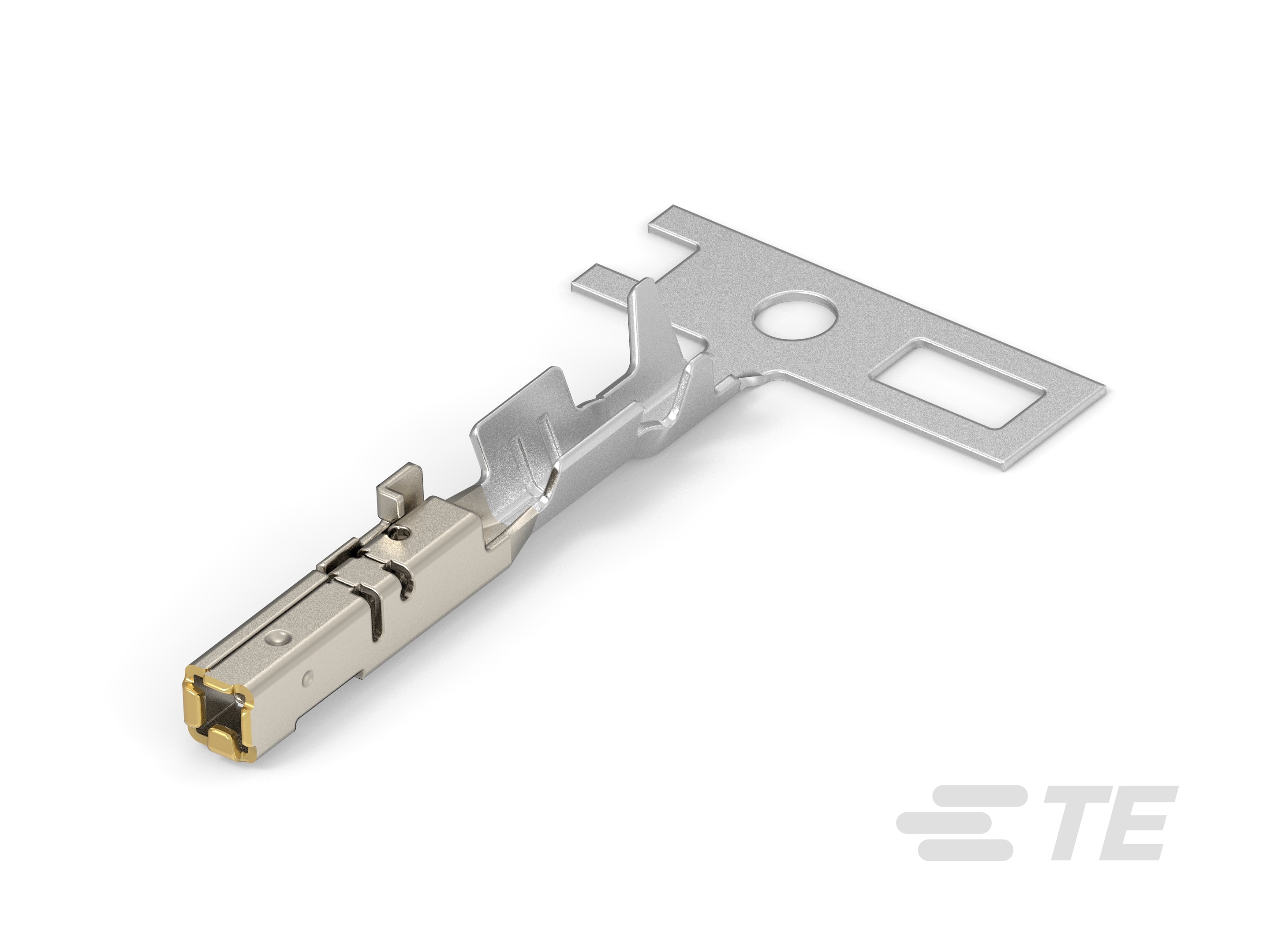

1674311-8
Receptacle Terminal, 22 – 20 AWG, .3 – .5 mm² Wire, .64 mm [.025 in] Tab Width, Gold (Au), .64 mm [.025 in] Tab Thickness, 0.64/025 Connector System
1674311-8
Receptacle Terminal, 22 – 20 AWG, .3 – .5 mm² Wire, .64 mm [.025 in] Tab Width, Gold (Au), .64 mm [.025 in] Tab Thickness, 0.64/025 Connector System
-
- AMP
- .64/025 连接器系统
- TE 内部编号 1674311-8
- TE 内部产品描述 0.64 III RCPT NON SEALED Au
-
端子类型 : 母端
-
线径 (AWG): 22 – 20
-
线径 (mm²): .3 – .5
-
对接公端宽度 : .64 mm [ .025 in ]
-
接触面电镀 : 金 (Au)
文档
产品图纸
- 0.64III SERIES CONNECTOR RECEPTACLE CONTACT ENG_CD_1674311-8_A.pdf 英文版本
- 0.64III SERIES CONNECTOR RECEPTACLE CONTACT JPN_CD_1674311-7_A.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1674311-8_E.pdf 3D
- 下载查看 ENG_CVM_CVM_1674311-8_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1674311-8_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_1674311-8_E.3d_stp.zip 英文版本
产品规格
- 应用规格 JPN_SS_114-5329-13_A.pdf 日语
- ENG_SS_114-5329-13_A.pdf 英文版本
- 产品规格 JPN_SS_108-140219_A.pdf 日语
- 合格检测报告 JPN_SS_501-78733_A.pdf 日语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
主要锁定特性 : 无尖刃主体
-
可密封 : 否
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : .64mm
-
压接类型 : F 型压接
-
端子类型 : 母端
-
对接公端宽度 : .64 mm [ .025 in ]
-
接触面电镀 : 金 (Au)
-
对接公端厚度 : .64 mm [ .025 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
线径 (AWG): 22 – 20
-
线径 (mm²): .3 – .5
-
线径查找 (mm²): .3, .4, .5
-
线径查找 (AWG): 20, 21, 22
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） (°C): 80, 85, 90, 100, 105
-
工作温度（最大值） (°F): 212
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
包装特性
-
封装数量 : 10000
-
封装方法 : Reel
其他
-
端子传导 : 0 – 24 A（低功率）
