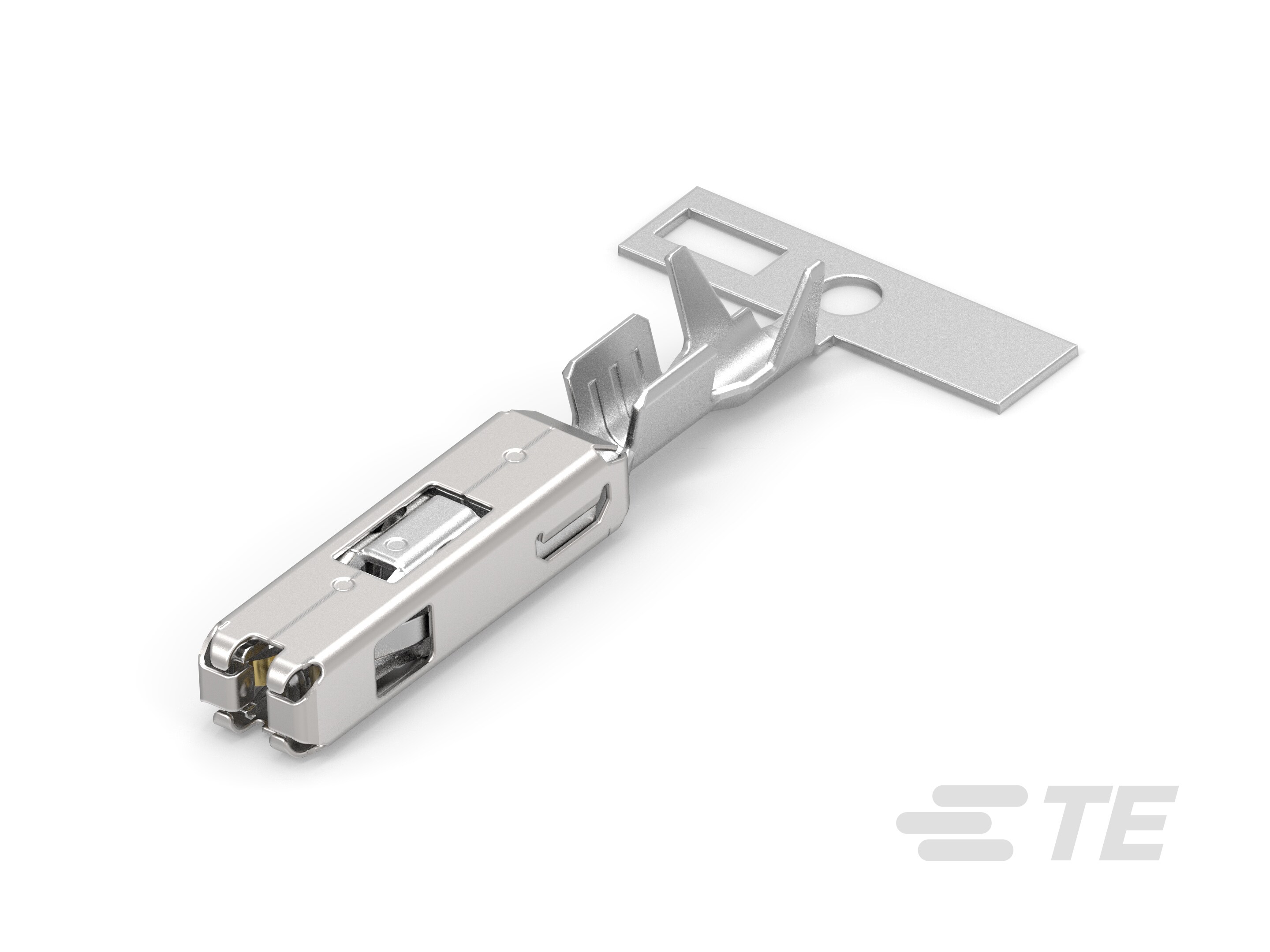

1670326-1
Receptacle, Mating Tab Width 1.5 mm [.059 in], Tab Thickness .6 mm [.024 in], 18 – 17 AWG Wire Size, Sensor Flat Contact System, Automotive Terminals
1670326-1
Receptacle, Mating Tab Width 1.5 mm [.059 in], Tab Thickness .6 mm [.024 in], 18 – 17 AWG Wire Size, Sensor Flat Contact System, Automotive Terminals
-
- AMP
- 传感器扁平端子系统
- TE 内部编号 1670326-1
- TE 内部产品描述 1.5MM SFC,CONTACT
- 所有 AMP MCP，SFC，母端 (17)
-
封装方法 : Reel
-
工作温度范围 : -40 – 150 °C [ -40 – 302 °F ]
-
对接公端厚度 : .6 mm [ .024 in ]
-
压接类型 : F 型压接
-
端子大小 : 1.5mm
文档
产品图纸
- GROUP DRAWING/Tabellenzeichnung 1.5mm SENSOR FLAT RECEPTACLE II GER_CD_1670373_C.pdf 德语
- 1.5mm SENSOR FLAT CONTACT II 1.5mm Sensor Flachkontakt II 英文版本
- 1.5mm SENSOR FLAT CONTACT II 1.5mm Sensor Flachkontakt II ENG_CD_1670326_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1670326-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1670326-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1670326-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1670326-1_B.3d_stp.zip 英文版本
产品规格
- 应用规格 GER_SS_114-18254-1_C.pdf 德语
- GER_SS_114-18022_N.pdf 德语
- ENG_SS_114-18022-20_L.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
可密封 : 否
-
主要锁定特性 : 无尖刃主体
-
插座种类 : 180°
接触件特性
-
对接公端厚度 : .6 mm [ .024 in ]
-
压接类型 : F 型压接
-
端子大小 : 1.5mm
-
端子制造 : 冲压成形
-
端子类型 : 母端
-
典型额定电流 (A): 12
-
对接公端宽度 : 1.5 mm [ .059 in ]
-
接触面电镀 : 金 (Au)
-
导线端子端接区域电镀材料 : 金
端接特性
-
产品端接到 : 导线
-
线缆端接方法 : 压接
尺寸
-
兼容的绝缘直径范围 : 1.7 – 2.1 mm [ .067 – .083 in ]
-
线径 (AWG): 18 – 17
-
线径查找 (AWG): 18, 17
-
线径 (mm²): .75 – 1
-
线径查找 (mm²): .75, 1
使用环境
-
工作温度范围 : -40 – 150 °C [ -40 – 302 °F ]
-
绝缘选项 : 非绝缘
-
工作温度（最大值） (°C): 80, 85, 90, 100, 105, 110, 120, 125, 130, 140, 145, 150
-
工作温度（最大值） (°F): 176, 185, 194, 212, 221, 230, 248, 257, 266, 284, 293, 302
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
与机构/标准产品兼容 : LV214
包装特性
-
封装方法 : Reel
-
封装数量 : 5500
其他
-
端子传导 : 0 – 24 A（低功率）
