1658649-1

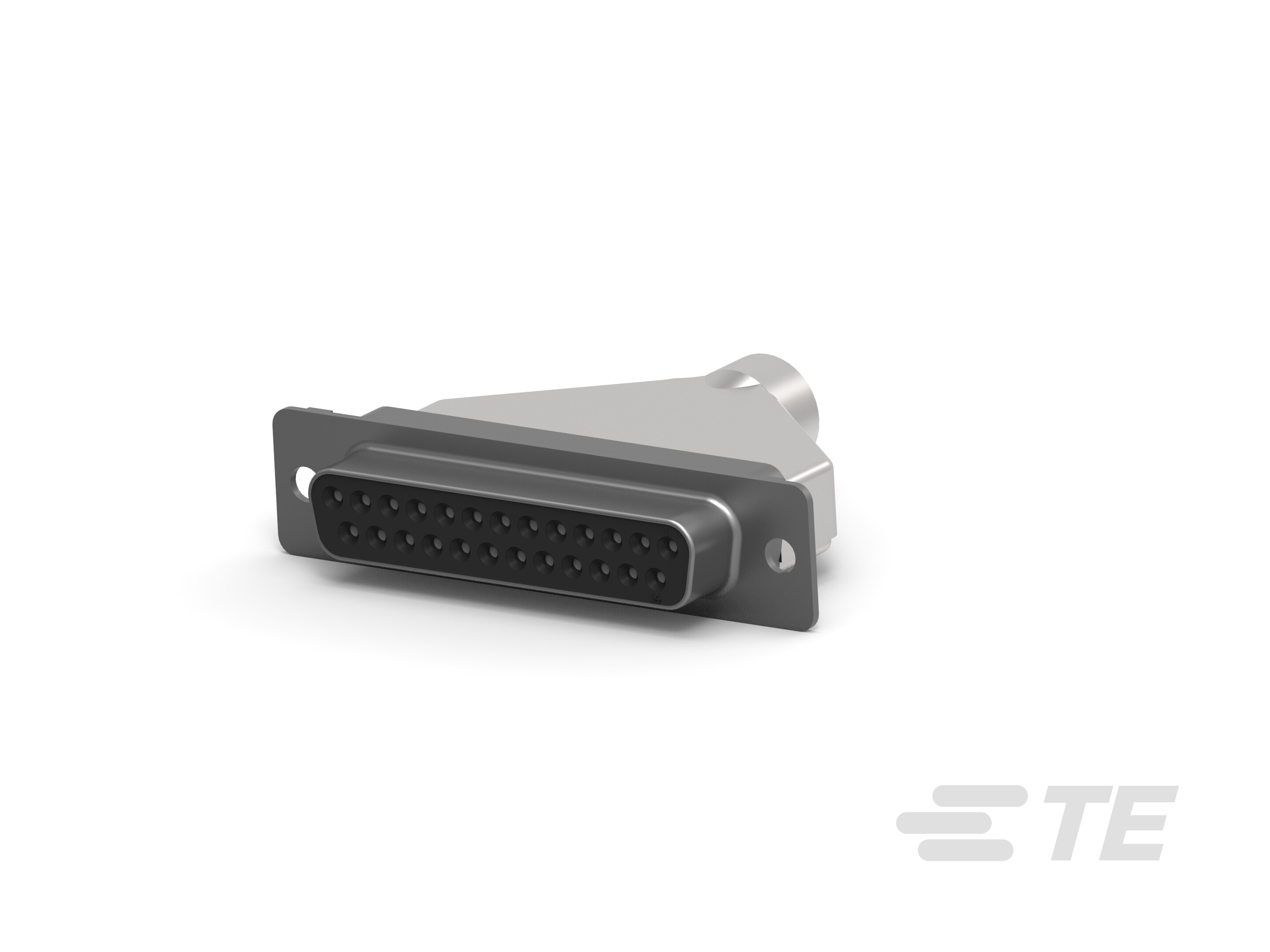

25 Position D-Shaped Connector, Receptacle, Cable-to-Cable, Panel Mount, Shell Size 3, 2.77 mm [.109 in] Centerline, Wire & Cable, Signal

全部查看 D-Sub 压接插座，信号，25 针脚，20 号插座，外壳尺寸 3 (9)
KIT,HDP-20,OVRMLD,RCPT,SIZE 3,-1658649-1

1658649-1

25 Position D-Shaped Connector, Receptacle, Cable-to-Cable, Panel Mount, Shell Size 3, 2.77 mm [.109 in] Centerline, Wire & Cable, Signal

全部查看  D-Sub 压接插座，信号，25 针脚，20 号插座，外壳尺寸 3 (9)
    • AMPLIMITE
  • TE 内部编号 1658649-1
  • TE 内部产品描述 KIT,HDP-20,OVRMLD,RCPT,SIZE 3,

  • 位数 : 25

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 缆到缆

  • 连接器安装类型 : 面板安装

  • 连接器壳体尺寸 : 3

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 壳体材料配置 : 全部金属外壳

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 缆到缆

  • 连接器壳体尺寸 : 3

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 25

主体特性

  • 屏蔽材料 : 钢

  • 插针材料 : PBT GF

  • 屏蔽电镀材料 : 锡

  • 主要产品颜色 : 黑色

  • 外壳电镀材料 : 锡

接触件特性

  • 端子大小 : 尺寸 20

  • 端子选项 : 单独订购

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 连接器安装类型 : 面板安装

  • 接合固定 : 带有

  • 接合固定类型 : 安装孔

壳体特性

  • 外壳材料 : 钢

  • 外壳材料 : 尼龙 GF

  • 中心线（间距） : 2.77 mm [ .109 in ]

尺寸

  • 兼容的绝缘直径范围 (mm): 4.19 – 11.56

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 屏蔽 : 是

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 1

  • 封装方法 : Kit | 包装
