特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

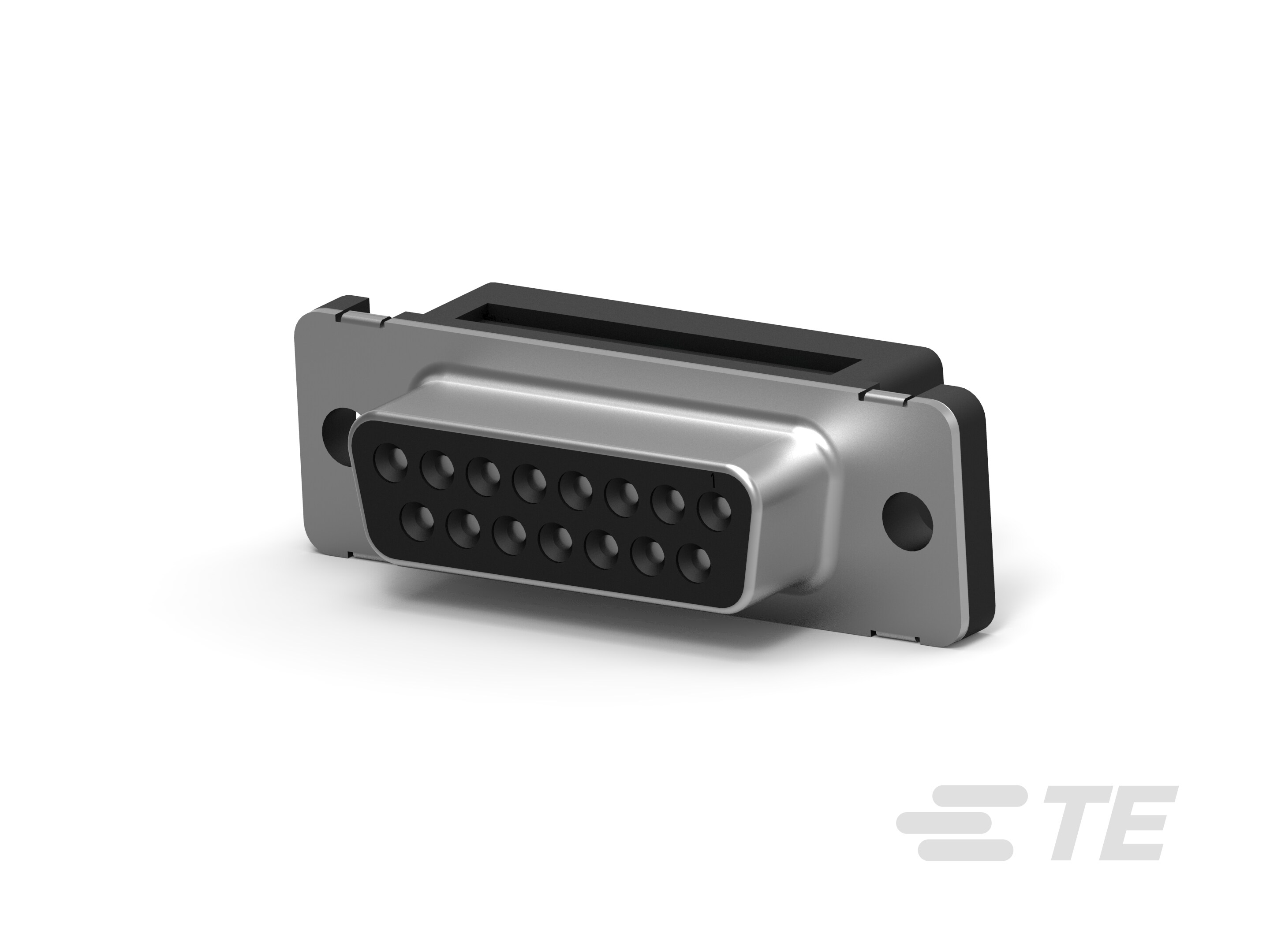

产品类型特性

  • 外壳类型 : 正面金属外壳

  • 连接器种类 : 母端

  • 屏蔽 :

  • 连接器系统 : 缆到缆

  • 外壳尺寸 : 2

  • 线缆类型 : 带状电缆

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 产品类型 : 连接器

  • 接地凹痕 : 不带

  • 等级 : 标准

  • 外形 :

结构特性

  • Number of Positions : 15

  • 行数 : 2

  • 预装 :

主体特性

  • 外壳电镀材料 :

  • 外壳材料 :

  • 带状电缆中心线间距 : 1.27 mm [ .05 in ]

  • 外盖材料 : 热塑性

  • 颜色 : 黑色

  • 外壳电镀涂层 : 亮光

  • 应力消除料号 : 747275-3

接触件特性

  • 端子基材 : 磷青铜

  • PCB 端子端接区域电镀材料 :

  • 端子底板材料 :

  • 端子大小 : 20

  • 端子额定电流(最大值) (A): 1.25

  • 端子接触部电镀厚度 (µin): 30

  • 端子类型 : 插座

  • 端子接触部电镀材料 :

端接特性

  • 线缆端接方法 : 刺破式压接 (IDC)

机械附件

  • PCB 安装固定类型 :

  • 接合连接器锁扣类型 : 螺纹插针,4-40 UNC, 螺纹插针,4-40 UNC

  • 接合连接器锁扣 : 带有

  • 连接器安装类型 : 电缆安装(自由悬挂)

  • 螺纹插针电镀材料 :

  • 螺纹插针材料 :

  • 安装角度 : 直式

壳体特性

  • 外壳 : 不带

  • 中心线(间距) : 2.77 mm [ .0545 in ]

  • 外壳材料 : 热塑性塑料

尺寸

  • 电缆绝缘层直径 : .81 – .97 mm [ .032 – .038 in ]

  • 实芯线径 (AWG): 28 – 26

  • 实芯线径 (mm²): .1 – .13

  • Wire Size (AWG): 28 – 26

  • Wire Size (mm²): .08 – .15

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 40

  • 封装方法 :

其他

  • 注释 : 所有插头组件都预装配了护套和罩盖

  • 可选电缆稳定装置 : 747275-3
