该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

1658526-2

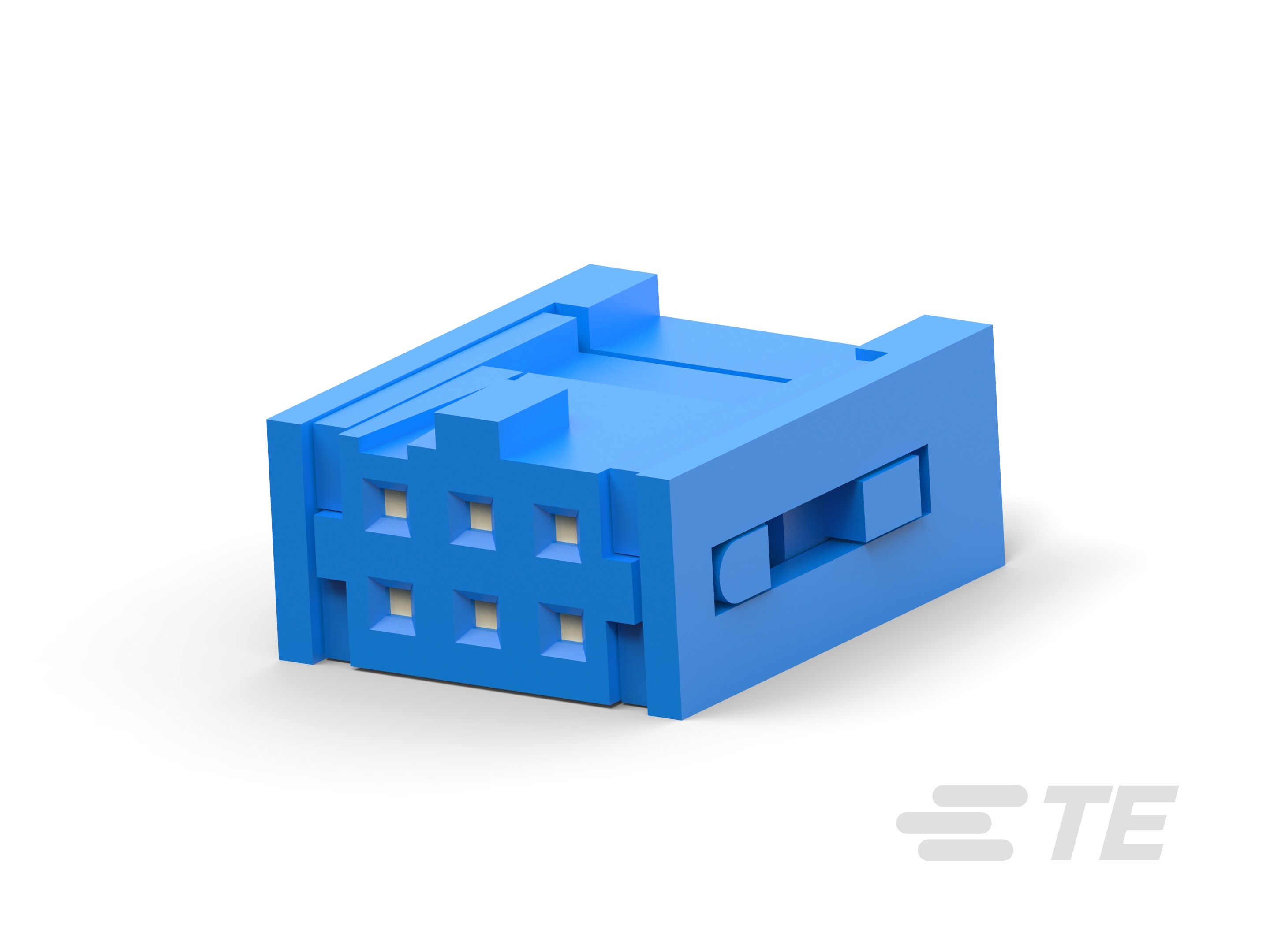

Ribbon Cable Connectors, Wire-to-Board, 6 Position, 2.54 mm [.1 in] Centerline, 2 Row, Receptacle, Polarization Mating Alignment Type, Wire & Cable

609-0641LF FEM SOCKT,LEAD FREE-1658526-2

1658526-2

Ribbon Cable Connectors, Wire-to-Board, 6 Position, 2.54 mm [.1 in] Centerline, 2 Row, Receptacle, Polarization Mating Alignment Type, Wire & Cable

    • AMP-LATCH
  • TE 内部编号 1658526-2
  • TE 内部产品描述 609-0641LF FEM SOCKT,LEAD FREE

  • 连接器系统 : 线到板

  • 位数 : 6

  • 中心线（间距） : 2.54 mm [ .1 in ]

  • 行间距 : 2.54 mm [ .1 in ]

  • 行数 : 2

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

使用说明书

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器产品类型 : 连接器组件

  • 连接器系统 : 线到板

  • 连接器和壳体类型 : 母端, 母端

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 6

  • 行数 : 2

主体特性

  • 主要产品颜色 : 蓝色

接触件特性

  • 端子接触部电镀材料 : 金

  • 端子接合区域电镀材料厚度 (µin): 30

  • 导线端子端接区域电镀材料 : 锡

  • 导线端子端接区域电镀厚度 : 2.54 – 5.08 µm [ 100 – 200 µin ]

  • 端子额定电流（最大值） (A): 1

端接特性

  • 线缆端接方法 : 绝缘刺破 (IDC)

  • 矩形端接柱体和尾部宽度 : .46 mm [ .018 in ]

  • 矩形端接柱体和尾部厚度 : .36 mm [ .014 in ]

机械附件

  • 接合对准类型 : 极化, 极化

  • 接合固定 : 不带

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 中心线（间距） : 2.54 mm [ .1 in ]

尺寸

  • 行间距 : 2.54 mm [ .1 in ]

使用环境

  • 工作温度范围 : -55 – 125 °C [ -67 – 257 °F ]

操作/应用

  • 电路应用 : Signal

产品合规性
