165446

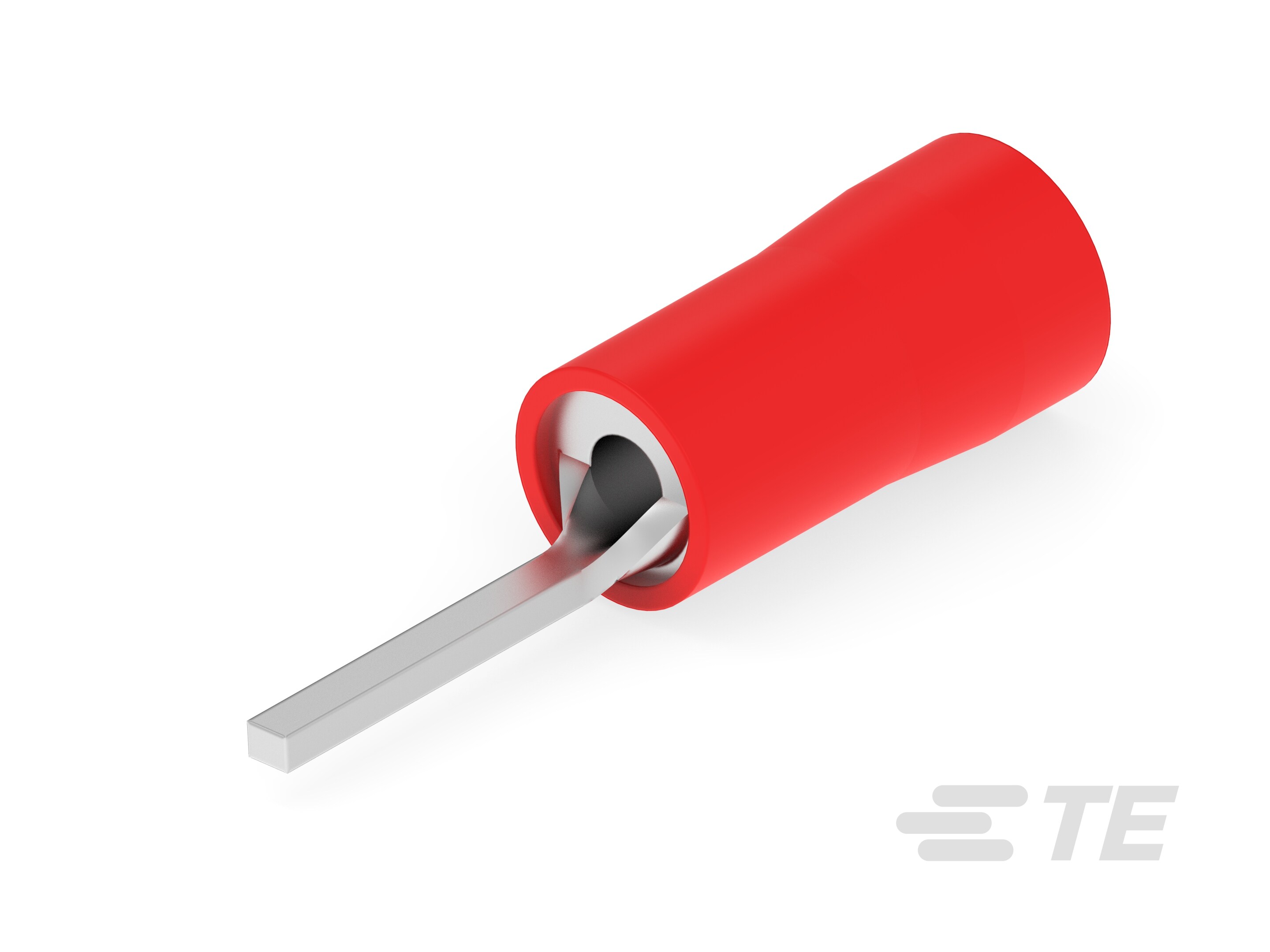

Tab, 1 mm [.04 in] Tab Width, .83 mm [.033 in] Tab Thickness, 22 – 16 AWG, .26 – 1.6 mm² Wire, 509 – 3260 CMA, Closed Barrel, Tin Plating, PIDG
165446
Tab, 1 mm [.04 in] Tab Width, .83 mm [.033 in] Tab Thickness, 22 – 16 AWG, .26 – 1.6 mm² Wire, 509 – 3260 CMA, Closed Barrel, Tin Plating, PIDG
-
- PIDG
- TE 内部编号 165446
- TE 内部产品描述 PIDG NYLON TAB
-
压接导线端子类型 : 公端
-
对接公端宽度 : 1 mm [ .04 in ]
-
对接公端厚度 : .83 mm [ .033 in ]
-
兼容的绝缘直径范围 (mm): 2.67 – 3.6, 3.6
-
兼容的绝缘直径范围 (in): .105 – .14, .142
-
线径 (AWG): 22 – 16
文档
产品图纸
- PIDG NYLON TAB ENG_CD_165446_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_165446_B.pdf 3D
- 下载查看 ENG_CVM_CVM_165446_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_165446_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_165446_B.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
与线缆类型兼容 : 分离式导线
主体特性
-
绝缘材料 : 尼龙
-
主要产品颜色 : 红色
接触件特性
-
压接导线端子类型 : 公端
-
对接公端宽度 : 1 mm [ .04 in ]
-
对接公端厚度 : .83 mm [ .033 in ]
-
压线筒类型 : Closed
-
端子电镀材料 : 锡
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 (mm): 2.67 – 3.6, 3.6
-
兼容的绝缘直径范围 (in): .105 – .14, .142
-
线径 (AWG): 22 – 16
-
线径 (mm²): .26 – 1.6
-
线径 (CMA): 509 – 3260
-
端子材料厚度 : .8 mm [ .033 in ]
-
产品总长度 : 19.6 mm [ .772 in ]
使用环境
-
绝缘选项 : 部分绝缘
包装特性
-
封装数量 : 1000
-
封装方法 : 零散零件
