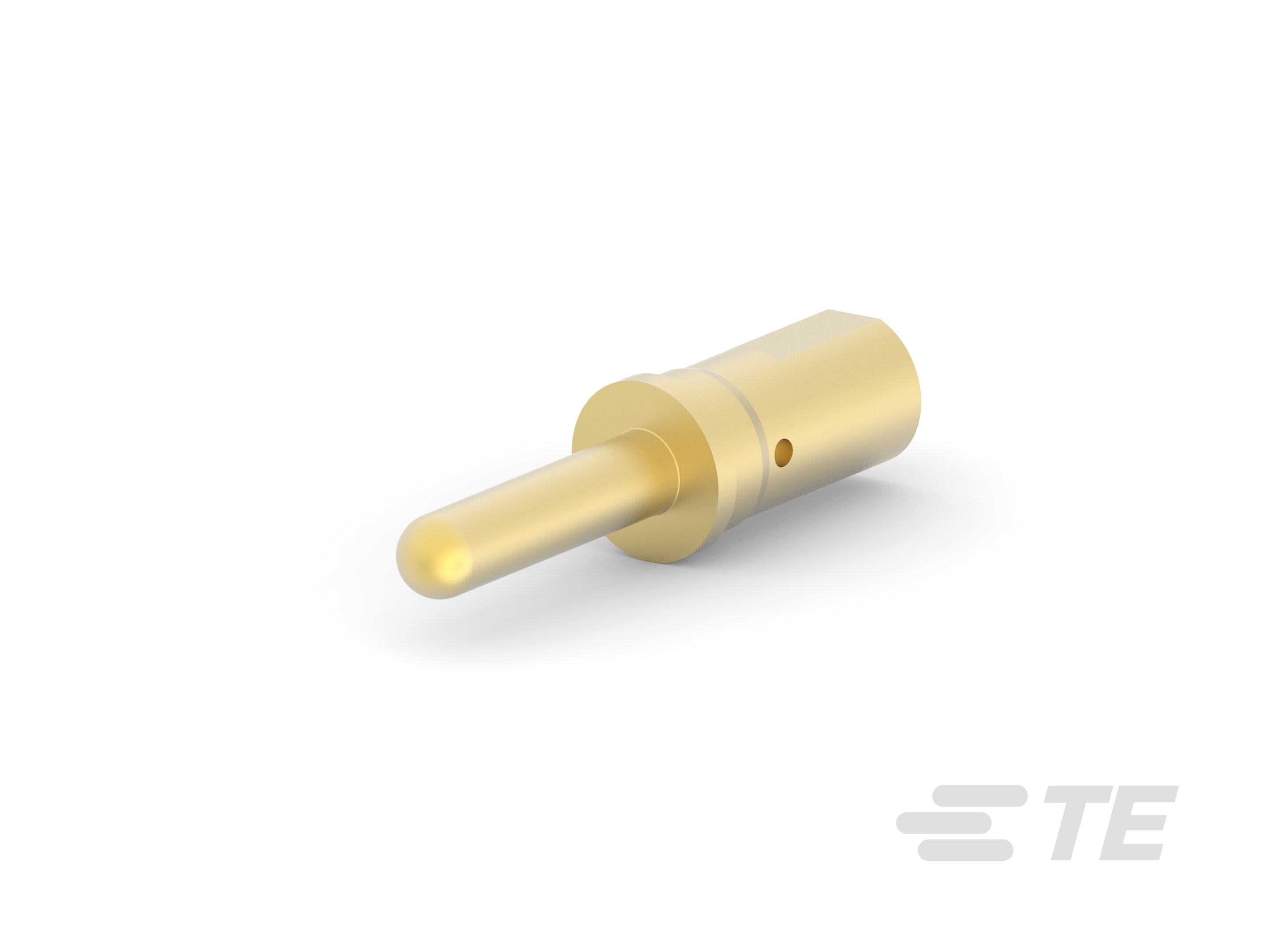

1651904-1
Pin Contact, Gold (Au), 10 – 8 AWG, 5.261 – 8.366 mm² Wire, Crimp, Copper Alloy, Power, -65 – 105 °C [-85 – 221 °F]
1651904-1
Pin Contact, Gold (Au), 10 – 8 AWG, 5.261 – 8.366 mm² Wire, Crimp, Copper Alloy, Power, -65 – 105 °C [-85 – 221 °F]
- TE 内部编号 1651904-1
- TE 内部产品描述 711-0104-02109=CONTACT,PIN,#8
- 别名 ID 711-0104-02109
-
端子类型 : 插针
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 金
-
壳体内的端子定位力 : 不带
-
线径 (AWG): 10 – 8
文档
产品图纸
- PIN CONTACT, SIZE No.8, M3 X 0.5THD, REMOVABLE ENG_CD_1651904_1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1651904-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1651904-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1651904-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1651904-1_C.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13206_F.pdf 英文版本
- 产品规格 ENG_SS_108-2285_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-720_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
接触件特性
-
端子接合区域电镀材料厚度 : .762 µm [ 30 µin ]
-
导线端子端接区域电镀厚度 : .05 µm [ 1.96 µin ]
-
端子底板材料厚度 : 1.02 µm [ 40 µin ]
-
接合插针直径 : 3.6 mm [ .142 in ]
-
端子方向 : 直式
-
端子底板材料 : 镍
-
端子类型 : 插针
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 金
-
壳体内的端子定位力 : 不带
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 75
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 10 – 8
-
线径 (mm²): 5.261 – 8.366
使用环境
-
工组温度范围 : -65 – 105 °C [ -85 – 221 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装方法 : Bag
