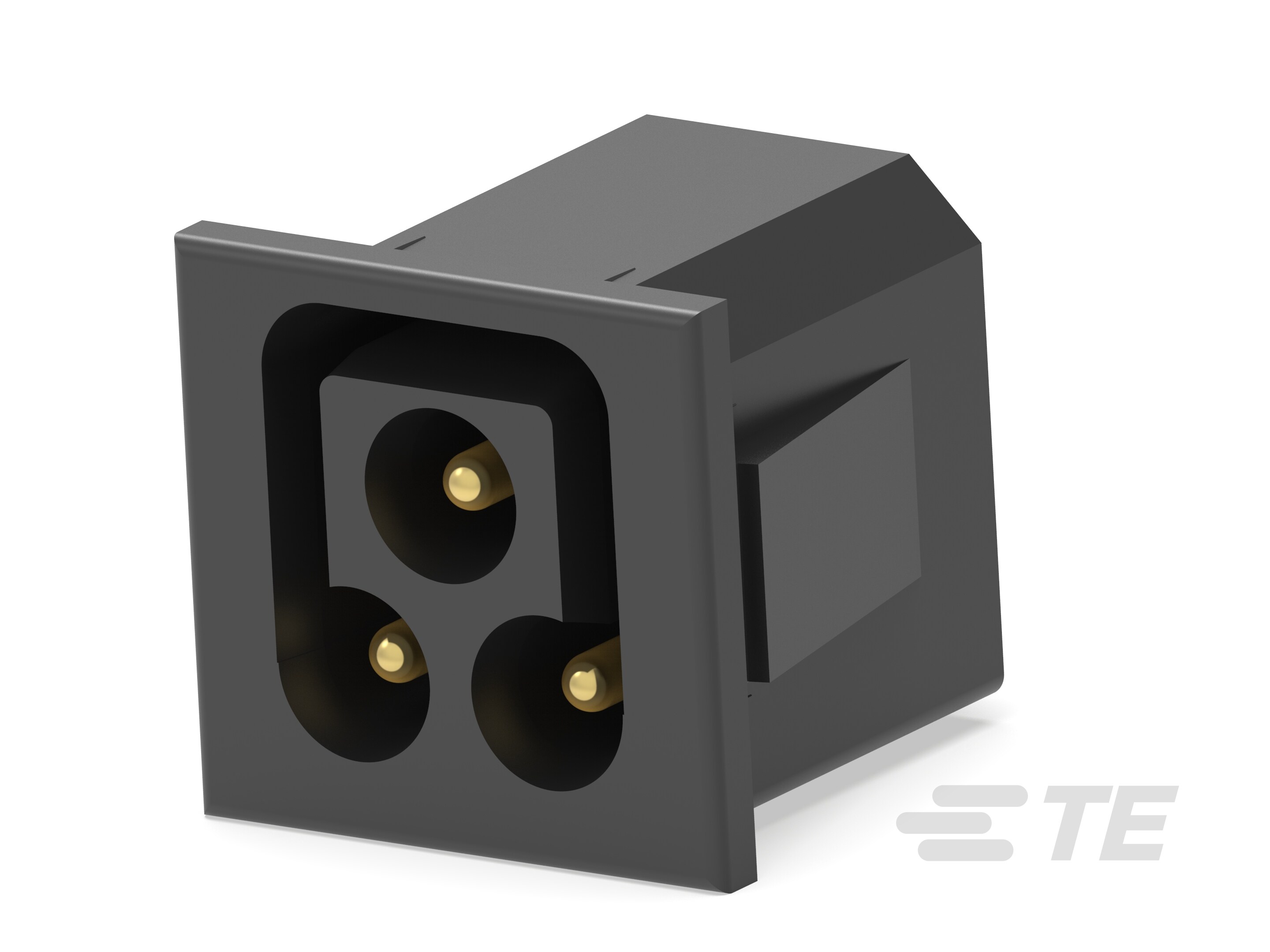

1651700-1
Connector Assembly, Receptacle, Crimp, Wire-to-Panel, Gold (Au), UL 94V-0, 3 Position, 250 VAC, Rectangular Wire & Cable Connectors & Housings
1651700-1
Connector Assembly, Receptacle, Crimp, Wire-to-Panel, Gold (Au), UL 94V-0, 3 Position, 250 VAC, Rectangular Wire & Cable Connectors & Housings
-
- ELCON
- TE 内部编号 1651700-1
- TE 内部产品描述 293-0085-00100A=CONN,PIN,#12X3, DRAWER
- 别名 ID 293-0085-00100A
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
线缆端接方法 : 压接
-
连接器系统 : 线到面板
-
端子接触部电镀材料 : 金 (Au)
文档
产品图纸
- PIN CONNECTOR, PANEL DISCONNECT SIZE No. 12 X 3, CRIMP STYLE 英文版本
- PIN CONNECTOR, PANEL DISCONNECT SIZE No. 12 X 3, CRIMP STYLE ENG_CD_1651700_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1651700-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1651700-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1651700-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1651700-1_B.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-2285_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-720_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到面板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 3
电气特征
-
工作电压 (VDC): 250
-
工作电压 (VAC): 250
接触件特性
-
端子接合区域电镀材料厚度 : .254 µm [ 10 µin ]
-
导线端子端接区域电镀材料 : 金
-
端子类型 : 插针
-
端子接触部电镀材料 : 金 (Au)
-
壳体内的端子定位力 : 不带
-
端子额定电流（最大值） (A): 25
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : 聚酯
尺寸
-
线径 (AWG): 12
-
线径 (mm²): 3.309
-
线径 (CMA): 6530
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Carton
