165166

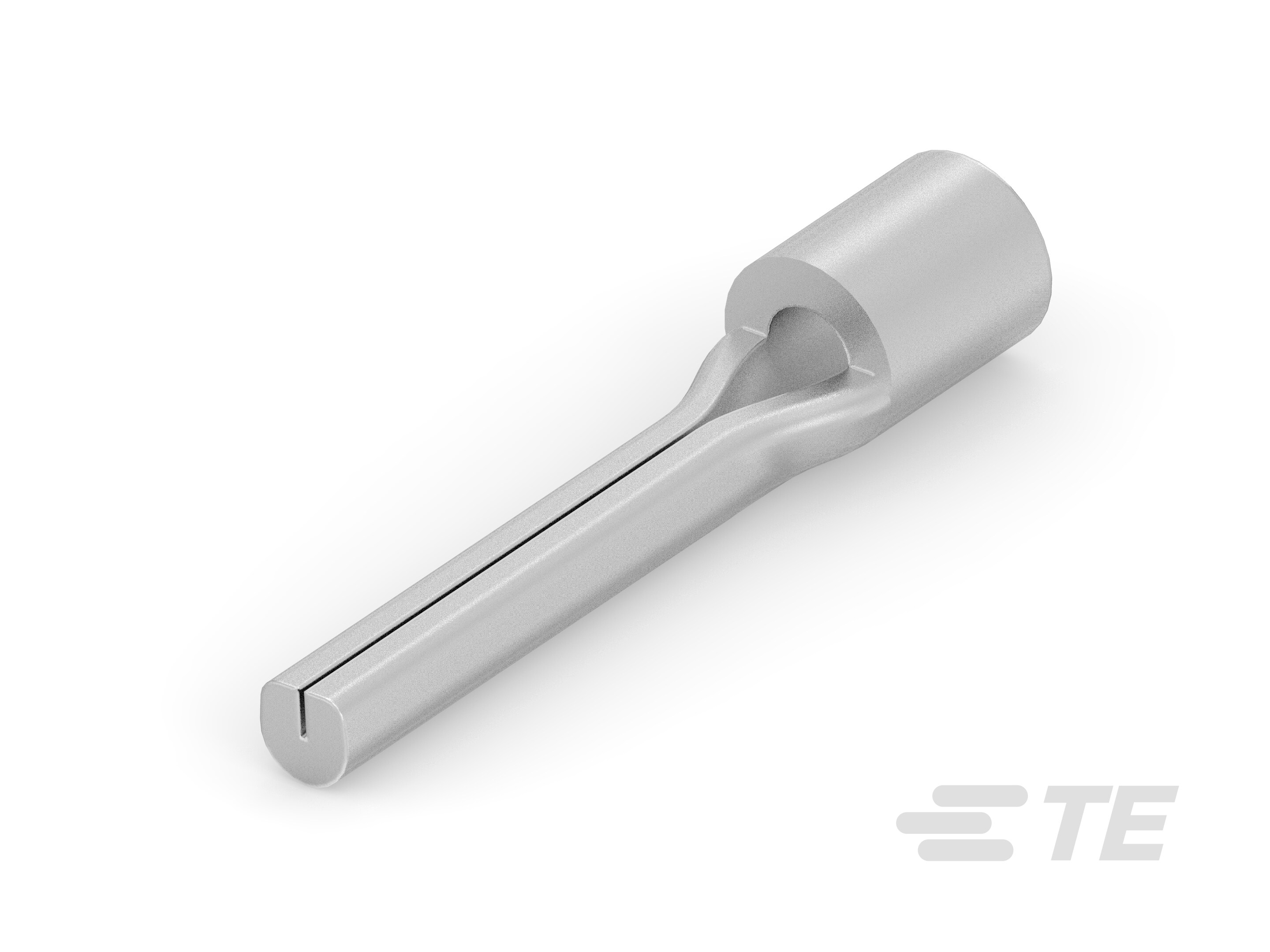

Wire Pin, 1.8 mm [.07 in] Pin Diameter, 22 – 16 AWG, .26 – 1.65 mm² Wire, 509 – 3260 CMA, Closed Barrel, Tin Plating, 17.27 mm [.68 in] Length

SOLIS 22-16 WIRE PIN, LONG-165166

165166

Wire Pin, 1.8 mm [.07 in] Pin Diameter, 22 – 16 AWG, .26 – 1.65 mm² Wire, 509 – 3260 CMA, Closed Barrel, Tin Plating, 17.27 mm [.68 in] Length

    • SOLISTRAND
  • TE 内部编号 165166
  • TE 内部产品描述 SOLIS 22-16 WIRE PIN, LONG

  • 压接导线端子类型 : 导线引脚

  • 接合插针直径 : 1.8 mm [ .07 in ]

  • 线径 (AWG): 22 – 16

  • 线径 (mm²): .26 – 1.65

  • 线径 (CMA): 509 – 3260

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 可密封 : 否

  • 与分离式电线类型兼容 : 绞线

结构特性

  • 与线缆类型兼容 : 分离式导线

接触件特性

  • 端子接合区域电镀材料厚度 (µin): 100

  • 端子制造 : 冲压成形

  • 端子接触部长度 : 9.9 mm [ .39 in ]

  • 压接导线端子类型 : 导线引脚

  • 接合插针直径 : 1.8 mm [ .07 in ]

  • 压线筒类型 : Closed

  • 端子电镀材料 : 锡

  • 端子形状和构造 : 圆形

  • 端子方向 : 直式

机械附件

  • 带导线绝缘 : 不带

尺寸

  • DIN 电线尺寸 (mm²): .5 – 1

  • 线径 (AWG): 22 – 16

  • 线径 (mm²): .26 – 1.65

  • 线径 (CMA): 509 – 3260

  • 压线筒内径 : 1.5 mm [ .059 in ]

  • 端子材料厚度 : .79 mm [ .031 in ]

  • 产品总长度 : 17.27 mm [ .68 in ]

使用环境

  • 绝缘选项 : 非绝缘

包装特性

  • 封装数量 : 1000

  • 封装方法 : 零散零件
