165085-1

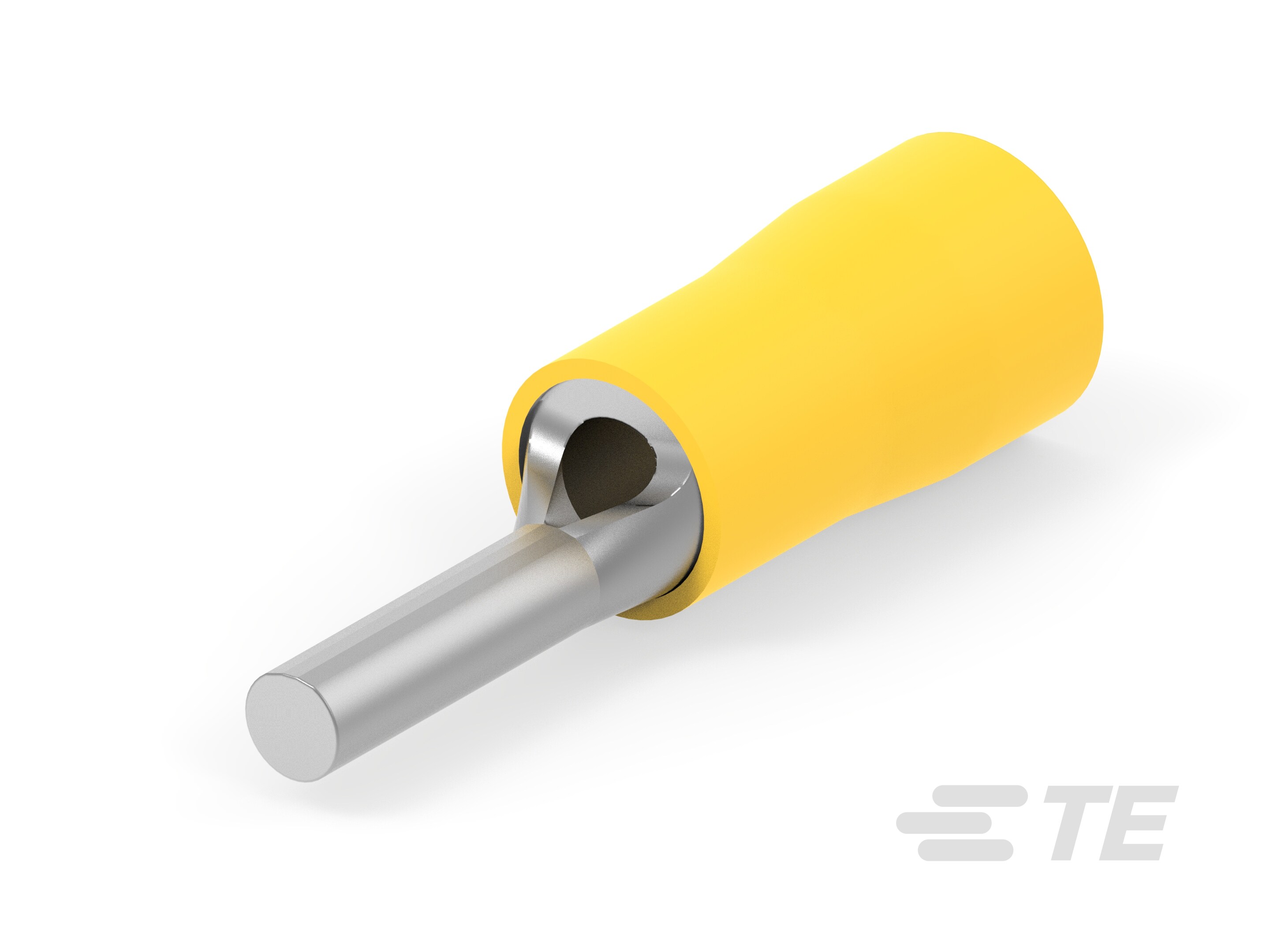

Wire Pin, 12 – 10 AWG, 2.62 – 6.64 mm² Wire, 5180 – 13100 CMA, Closed Barrel, Tin Plating, 29.4 mm [1.158 in] Length, Loose Piece, Round, PLASTI-GRIP
165085-1
Wire Pin, 12 – 10 AWG, 2.62 – 6.64 mm² Wire, 5180 – 13100 CMA, Closed Barrel, Tin Plating, 29.4 mm [1.158 in] Length, Loose Piece, Round, PLASTI-GRIP
-
- PLASTI-GRIP
- TE 内部编号 165085-1
- TE 内部产品描述 PG WIRE PIN YELLOW
-
压接导线端子类型 : 导线引脚
-
兼容的绝缘直径范围 (mm): 3.81 – 6.35, 6.4
-
兼容的绝缘直径范围 (in): .251, .15 – .25
-
线径 (AWG): 12 – 10
-
线径 (mm²): 2.62 – 6.64
-
线径 (CMA): 5180 – 13100
文档
产品图纸
- TERMINAL, WIRE PIN, PLASTI-GRIP WIRE SIZE 12-10 AWG ENG_CD_165085_C5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_165085-1_M.pdf 3D
- 下载查看 ENG_CVM_CVM_165085-1_M.2d_dxf.zip 英文版本
- ENG_CVM_CVM_165085-1_M.3d_igs.zip 英文版本
- ENG_CVM_CVM_165085-1_M.3d_stp.zip 英文版本
数据表/目录页
- PLASTI GRIP_QRG ENG_CS_6-1773465-8_0918.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2161_G.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
接触件特性
-
端子制造 : 冲压成形
-
端子接触部长度 : 9.9 mm [ .39 in ]
-
压接导线端子类型 : 导线引脚
-
压线筒类型 : Closed
-
端子电镀材料 : 锡
-
端子形状和构造 : 圆形
-
端子方向 : 直式
包装特性
-
封装数量 : 500
-
封装方法 : 零散零件
产品类型特性
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
主体特性
-
绝缘材料 : PVC
-
主要产品颜色 : 黄色
-
套管材料 : PVC
结构特性
-
与线缆类型兼容 : 分离式导线
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 (mm): 3.81 – 6.35, 6.4
-
兼容的绝缘直径范围 (in): .251, .15 – .25
-
线径 (AWG): 12 – 10
-
线径 (mm²): 2.62 – 6.64
-
线径 (CMA): 5180 – 13100
-
端子材料厚度 : .99 mm [ .039 in ]
-
产品总长度 : 29.4 mm [ 1.158 in ]
使用环境
-
绝缘选项 : 部分绝缘
-
工组温度范围 : 0 – 105 °C [ 32 – 221 °F ]
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
