1650156-2

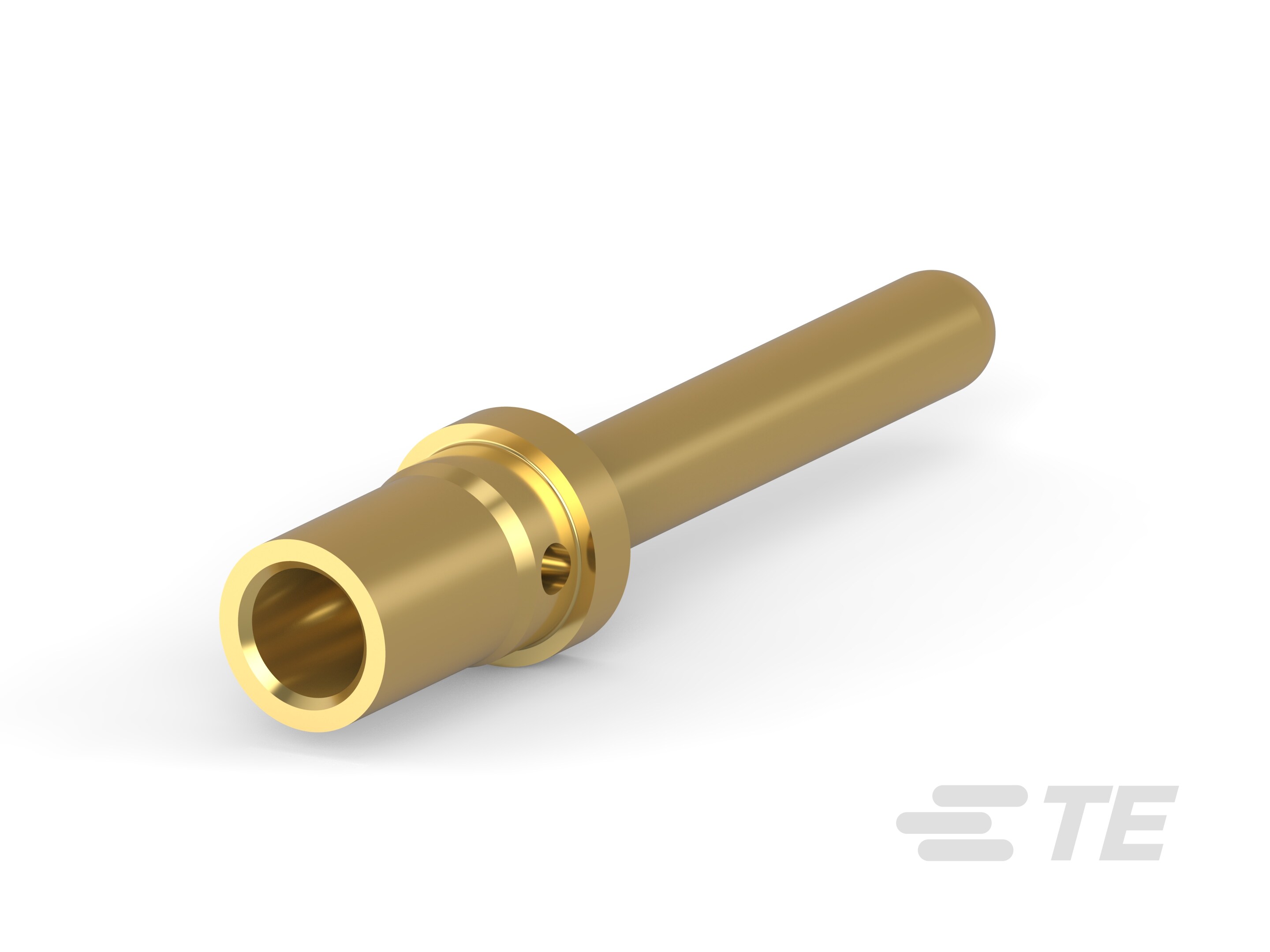

Gold (Au), Pin Contact, 12 AWG, 250 VAC, 250 VDC, 4 mm² Wire, 6530 CMA, Size 12, Crimp, Copper Alloy, Power, -40 – 105 °C [-40 – 221 °F]

701-15-02109=CONTACT,PIN,#12-1650156-2

1650156-2

Gold (Au), Pin Contact, 12 AWG, 250 VAC, 250 VDC, 4 mm² Wire, 6530 CMA, Size 12, Crimp, Copper Alloy, Power, -40 – 105 °C [-40 – 221 °F]

  • TE 内部编号 1650156-2
  • TE 内部产品描述 701-15-02109=CONTACT,PIN,#12
  • 别名 ID 701-15-02109

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 金 (Au)

  • 导线端子端接区域电镀材料 : 金

  • 工作电压 (VAC): 250

  • 工作电压 (VDC): 250

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 可密封 : 否

电气特征

  • 工作电压 (VAC): 250

  • 工作电压 (VDC): 250

接触件特性

  • 压线筒类型 : Closed

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 金 (Au)

  • 导线端子端接区域电镀材料 : 金

  • 壳体内的端子定位力 : 带有

  • 端子大小 : 尺寸 12

  • 端子基材 : 铜合金

  • 端子额定电流（最大值） (A): 35

  • 接合插针直径 : 2.38 mm [ .094 in ]

  • 端子接合区域电镀材料厚度 : .254 µm [ 10 µin ]

  • 导线端子端接区域电镀厚度 : .25 µm [ 10 µin ]

  • 端子方向 : 直式

  • 端子底板材料 : 镍

  • 端子底板材料厚度 : 1.27 µm [ 50 µin ]

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 线缆

机械附件

  • 带导线绝缘 : 不带

尺寸

  • 线径 (AWG): 12

  • 线径 (mm²): 4

  • 线径 (CMA): 6530

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : 电源

包装特性

  • 封装数量 : 1000

  • 封装方法 : Box
