1648568-1

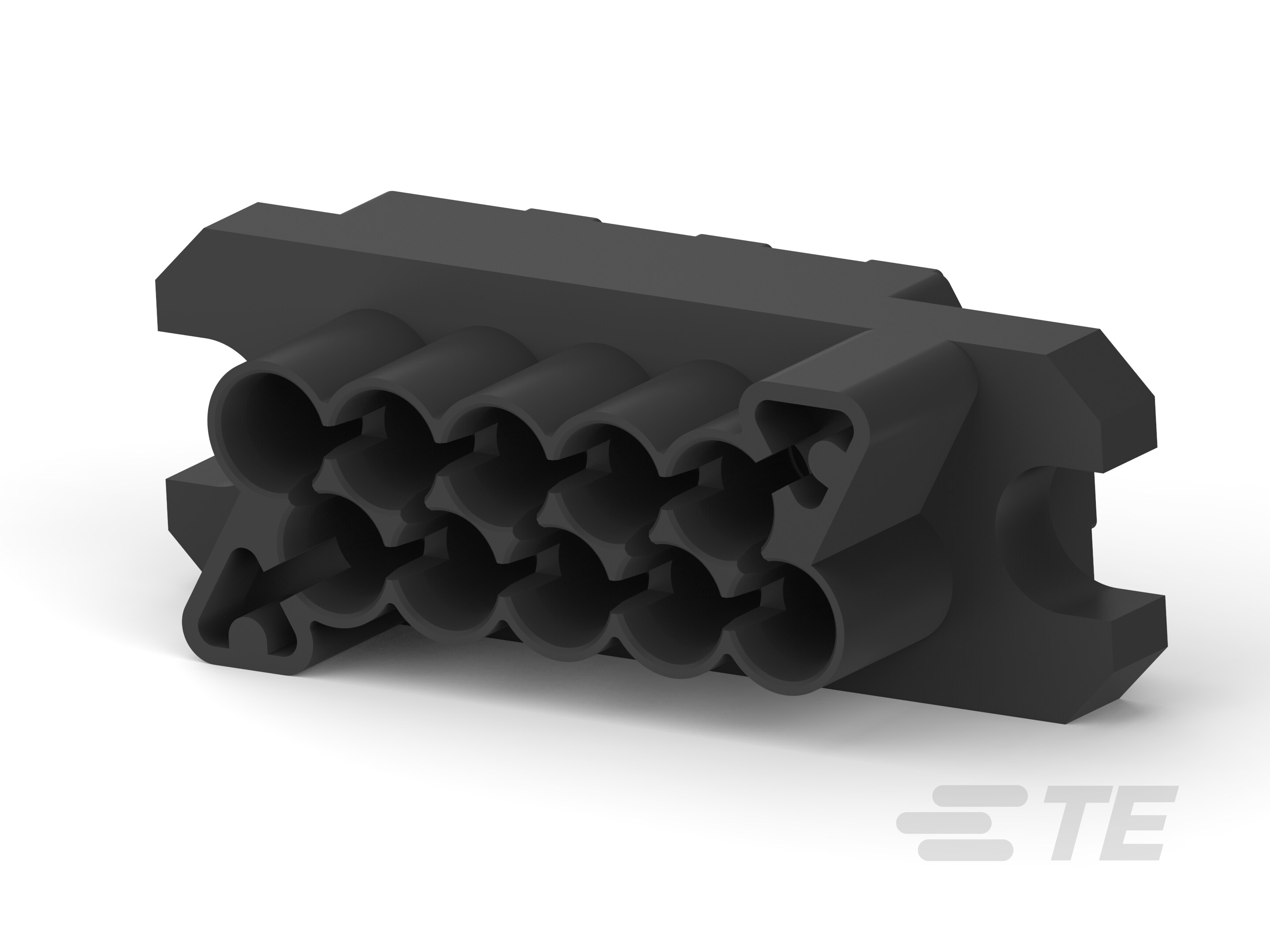

10 Position, Plug, Housing, Crimp, Wire-to-Board / Wire-to-Wire, UL 94V-0, 8.9 mm [.35 in] Centerline, 2 Row, Wire & Cable, Power
1648568-1
10 Position, Plug, Housing, Crimp, Wire-to-Board / Wire-to-Wire, UL 94V-0, 8.9 mm [.35 in] Centerline, 2 Row, Wire & Cable, Power
-
- ELCON
- TE 内部编号 1648568-1
- TE 内部产品描述 295-0093-01100=CONN,PIN,MARKED
- 别名 ID 295-0093-01100
-
位数 : 10
-
连接器和壳体类型 : 插头
-
连接器产品类型 : 外壳
-
线缆端接方法 : 压接
-
连接器系统 : 线到板, 线到线
文档
产品图纸
- CONNECTOR, PIN WITH RETENTION CLIPS, 10 POSITION DRAWER 英文版本
- CONNECTOR, PIN WITH RETENTION CLIPS, 10 POSITION DRAWER ENG_CD_1648568_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1648568-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1648568-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1648568-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1648568-1_B.3d_stp.zip 英文版本
数据表/目录页
- POWER_CONNECTORS_CATALOG_SEC02_CABLE_MOUNTED ENG_CS_1773096_SEC02_CABLE_MOUNTED_0210.pdf 英文版本
- AMP & ELCON Power Connector Layout Forms Datasheet 6-1773444-7 ENG_DS_6-1773444-7_1007.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13206_F.pdf 英文版本
- 产品规格 ENG_SS_108-2285_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-720_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 插头
-
连接器产品类型 : 外壳
-
连接器系统 : 线到板, 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 10
-
行数 : 2
电气特征
-
工作电压 (VDC): 250
主体特性
-
主要产品颜色 : 黑色
-
出线角度 : 180°
接触件特性
-
端子类型 : 插针
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 板安装, 面板安装
壳体特性
-
外壳材料 : 热塑性
-
中心线（间距） : 8.9 mm [ .35 in ]
尺寸
-
行间距 : 7.71 mm [ .304 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Carton
