1648552-1

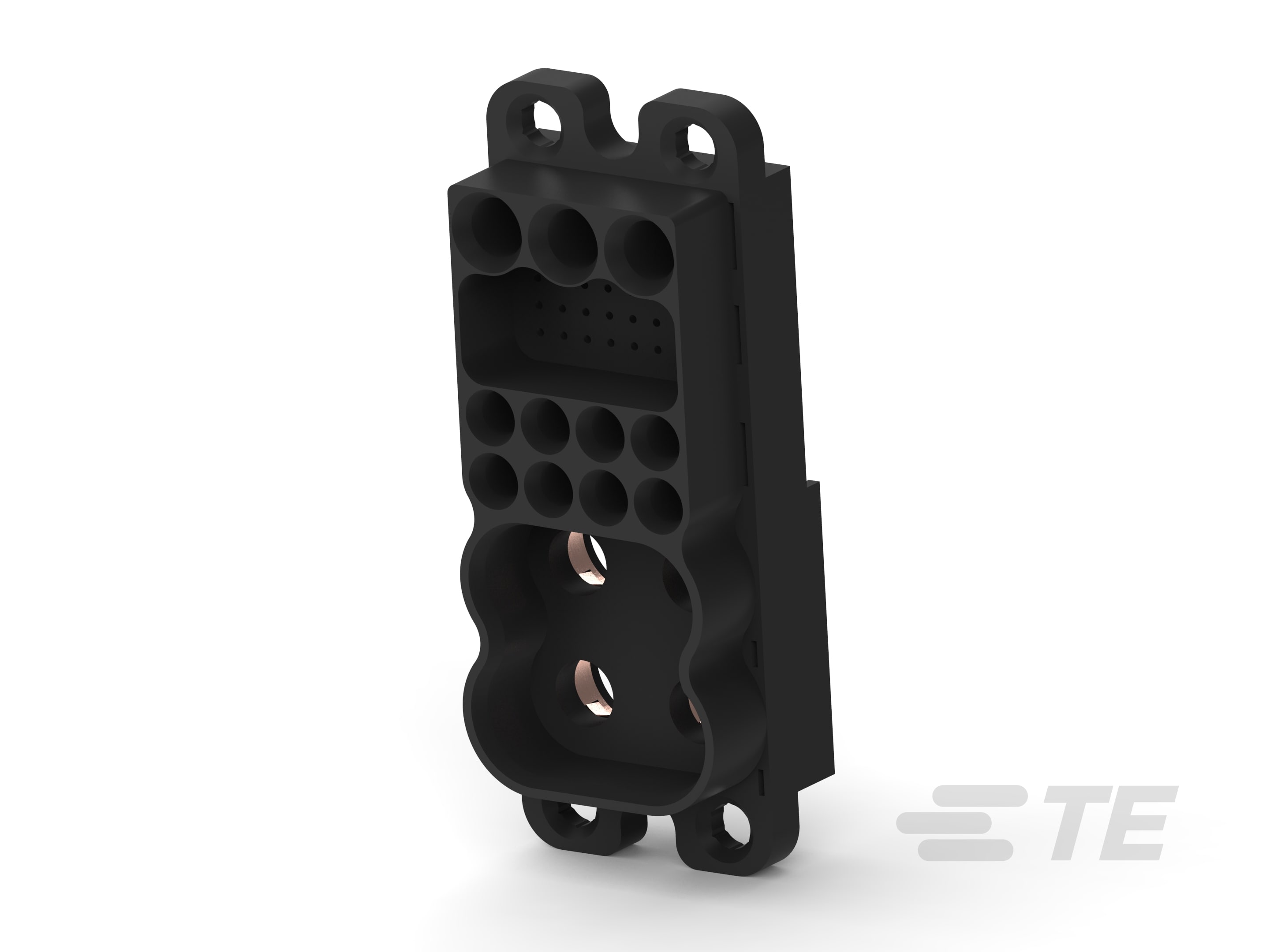

Housing, Plug, Crimp, Wire-to-Board, UL 94V-0, 39 Position, 18.42 mm [.725 in] Centerline, 750 VAC, Rectangular Wire & Cable Connectors & Housings
1648552-1
Housing, Plug, Crimp, Wire-to-Board, UL 94V-0, 39 Position, 18.42 mm [.725 in] Centerline, 750 VAC, Rectangular Wire & Cable Connectors & Housings
-
- ELCON
- TE 内部编号 1648552-1
- TE 内部产品描述 295-0049-01100
- 别名 ID 295-0049-01100
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
线缆端接方法 : 压接
-
连接器系统 : 线到板
-
壳体内的端子定位力 : 不带
文档
产品图纸
- CONNECTOR, PIN WITH RETENTION CLIPS, DOUBLE DRAWER 英文版本
- CONNECTOR, PIN WITH RETENTION CLIPS, DOUBLE DRAWER ENG_CD_1648552_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1648552-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1648552-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1648552-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1648552-1_A.3d_stp.zip 英文版本
数据表/目录页
- POWER_CONNECTORS_CATALOG_SEC02_CABLE_MOUNTED ENG_CS_1773096_SEC02_CABLE_MOUNTED_0210.pdf 英文版本
- AMP & ELCON Power Connector Layout Forms Datasheet 6-1773444-7 ENG_DS_6-1773444-7_1007.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13206_F.pdf 英文版本
- 产品规格 ENG_SS_108-2285_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-720_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
信号位置数量 : 15
-
电源位置数量 : 24
-
位数 : 39
电气特征
-
工作电压 (VDC): 750
-
工作电压 (VAC): 750
主体特性
-
主要产品颜色 : 黑色
-
出线角度 : 180°
接触件特性
-
端子类型 : 插针
-
壳体内的端子定位力 : 不带
-
端子额定电流（最大值） (A): 5, 35, 200
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 面板安装
壳体特性
-
中心线（间距） : 18.42 mm [ .725 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : 批量
