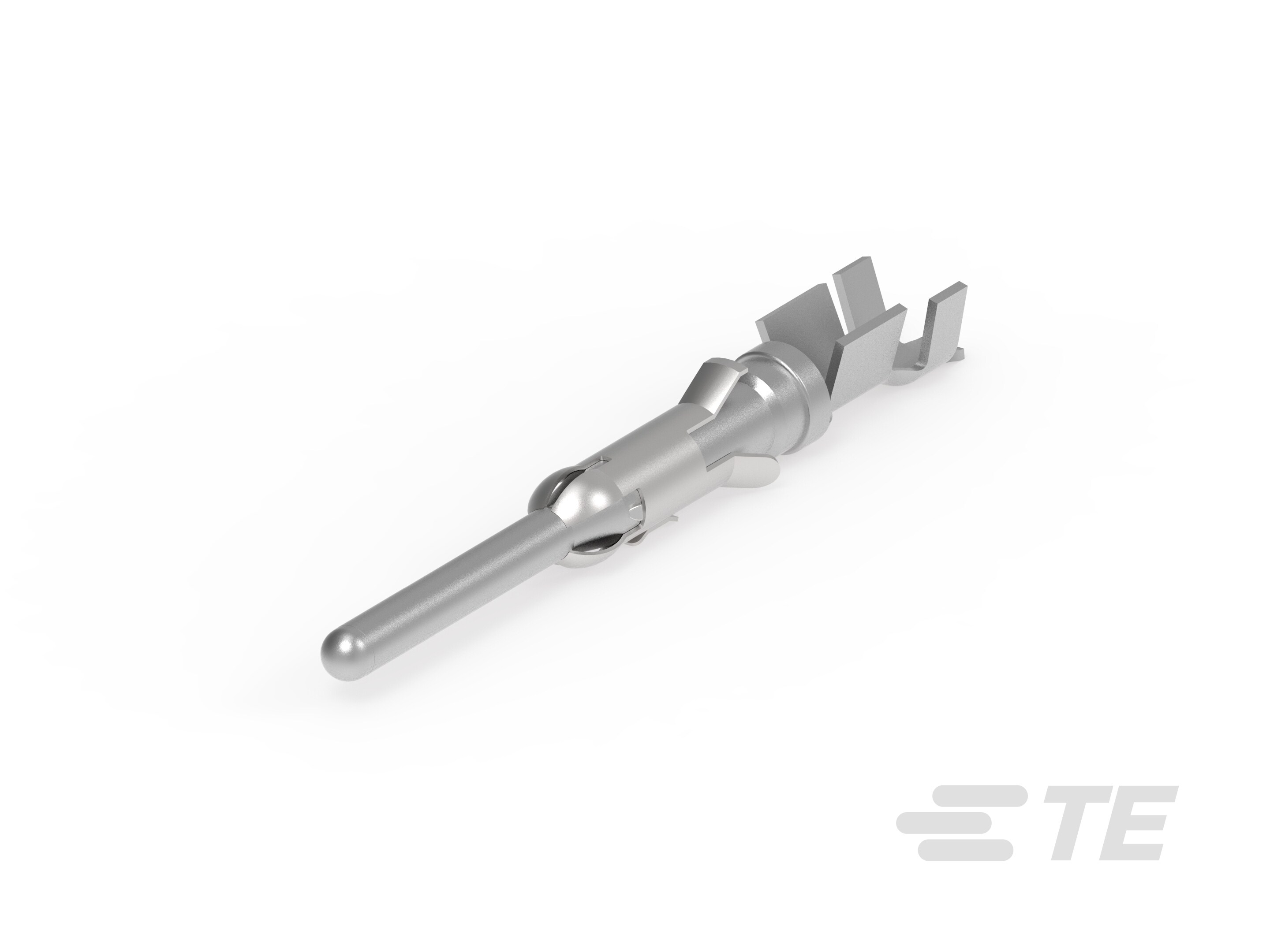

164839-2
Pin Contact, Precious Metal, Size 16 Contact Size, 18 – 15 AWG, .75 – 1.5 mm² Wire, Crimp, Phosphor Bronze, Power & Signal, AMP Type III+
164839-2
Pin Contact, Precious Metal, Size 16 Contact Size, 18 – 15 AWG, .75 – 1.5 mm² Wire, Crimp, Phosphor Bronze, Power & Signal, AMP Type III+
-
- AMP
- AMP 类型 III+
- TE 内部编号 164839-2
- TE 内部产品描述 M-SRS PIN ASSY 3+
-
端子类型 : 插针
-
端子接触部电镀材料 : 贵金属
-
导线端子端接区域电镀材料 : 镀金
-
壳体内的端子定位力 : 带有
-
端子大小 : 尺寸 16
文档
产品图纸
- TYPE III+, SIZE 16, PIN ASS'Y, 18-16 AWG, 2.0-2.5mm DIA INSULATION ENG_CD_163766_H.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_164839-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_164839-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_164839-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_164839-2_B.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-10042_G.pdf 英文版本
- 合格检测报告 ENG_SS_501-66_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
分离式电线类型 : 绞线
接触件特性
-
端子接触部电镀材料表面涂层 : 亮光
-
导线端子端接区域电镀厚度 : .076 µm [ 3 µin ]
-
导线端子端接区域电镀材料表面涂层 : 亮光
-
端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
-
接合插针直径 : 1.57 mm [ .062 in ]
-
端子方向 : 直式
-
端子底板材料 : 镍
-
端子类型 : 插针
-
端子接触部电镀材料 : 贵金属
-
导线端子端接区域电镀材料 : 镀金
-
壳体内的端子定位力 : 带有
-
端子大小 : 尺寸 16
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 13
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 : 2 – 2.5 mm [ .08 – 1 in ]
-
线径 (AWG): 18 – 15
-
线径 (mm²): .75 – 1.5
使用环境
-
工组温度范围 : -55 – 150 °C [ -67 – 302 °F ]
操作/应用
-
电路应用 : 电源和信号
识别标记
-
端子颜色代码 : 蓝色
包装特性
-
封装方法 : 零散零件
