1648325-1

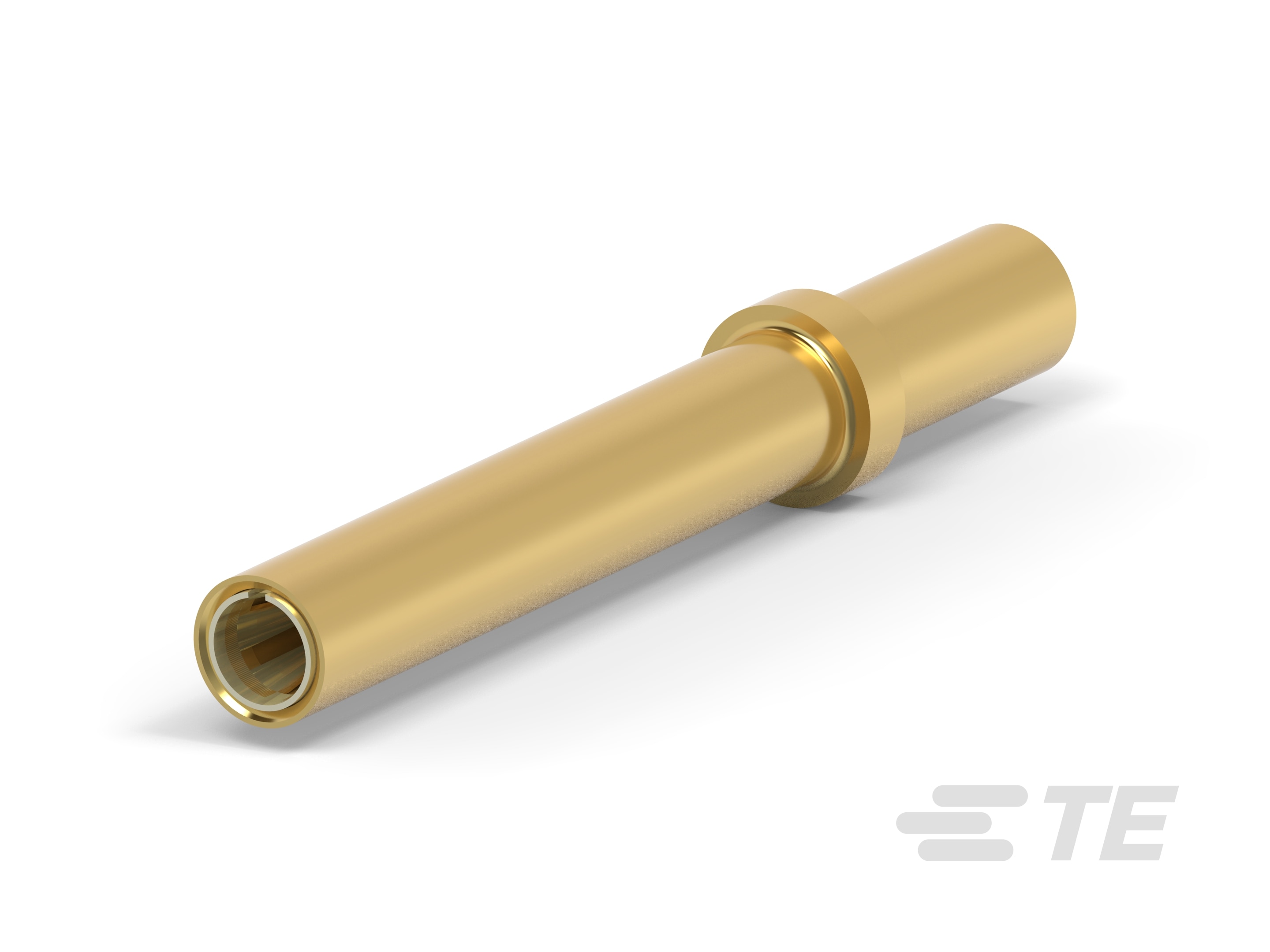

Socket Contact, 24 – 20 AWG, 250 VAC, .205 – .518 mm² Wire, 404 – 1021 CMA, Gold (Au), Size 20, Crimp, Copper Alloy, Power, ELCON Drawer

702-92-01109=CONTACT,SKT,#20-1648325-1

1648325-1

Socket Contact, 24 – 20 AWG, 250 VAC, .205 – .518 mm² Wire, 404 – 1021 CMA, Gold (Au), Size 20, Crimp, Copper Alloy, Power, ELCON Drawer

    • ELCON
    • ELCON Drawer
  • TE 内部编号 1648325-1
  • TE 内部产品描述 702-92-01109=CONTACT,SKT,#20
  • 别名 ID 702-92-01109

  • 端子类型 : 插座

  • 端子接触部电镀材料 : 金 (Au)

  • 导线端子端接区域电镀材料 : 镀金

  • 工作电压 (VAC): 250

  • 壳体内的端子定位力 : 不带

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

电气特征

  • 工作电压 (VAC): 250

接触件特性

  • 端子类型 : 插座

  • 端子接触部电镀材料 : 金 (Au)

  • 导线端子端接区域电镀材料 : 镀金

  • 壳体内的端子定位力 : 不带

  • 端子大小 : 尺寸 20

  • 端子基材 : 铜合金

  • 端子额定电流（最大值） (A): 5

  • 接合插针直径 : 1.02 mm [ .04 in ]

  • 端子接合区域电镀材料厚度 : .76 µm [ 29.8 µin ]

  • 端子接触部电镀材料表面涂层 : 亮光

  • 导线端子端接区域电镀厚度 : .25 µm [ 10 µin ]

  • 导线端子端接区域电镀材料表面涂层 : 亮光

  • 端子方向 : 直式

  • 端子底板材料 : 镍

  • 端子底板材料厚度 : 1 µm [ 40 µin ]

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 线缆

机械附件

  • 带导线绝缘 : 不带

尺寸

  • 线径 (AWG): 24 – 20

  • 线径 (mm²): .205 – .518

  • 线径 (CMA): 404 – 1021

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : 电源

包装特性

  • 封装数量 : 1000

  • 封装方法 : Bag
