1645568-1

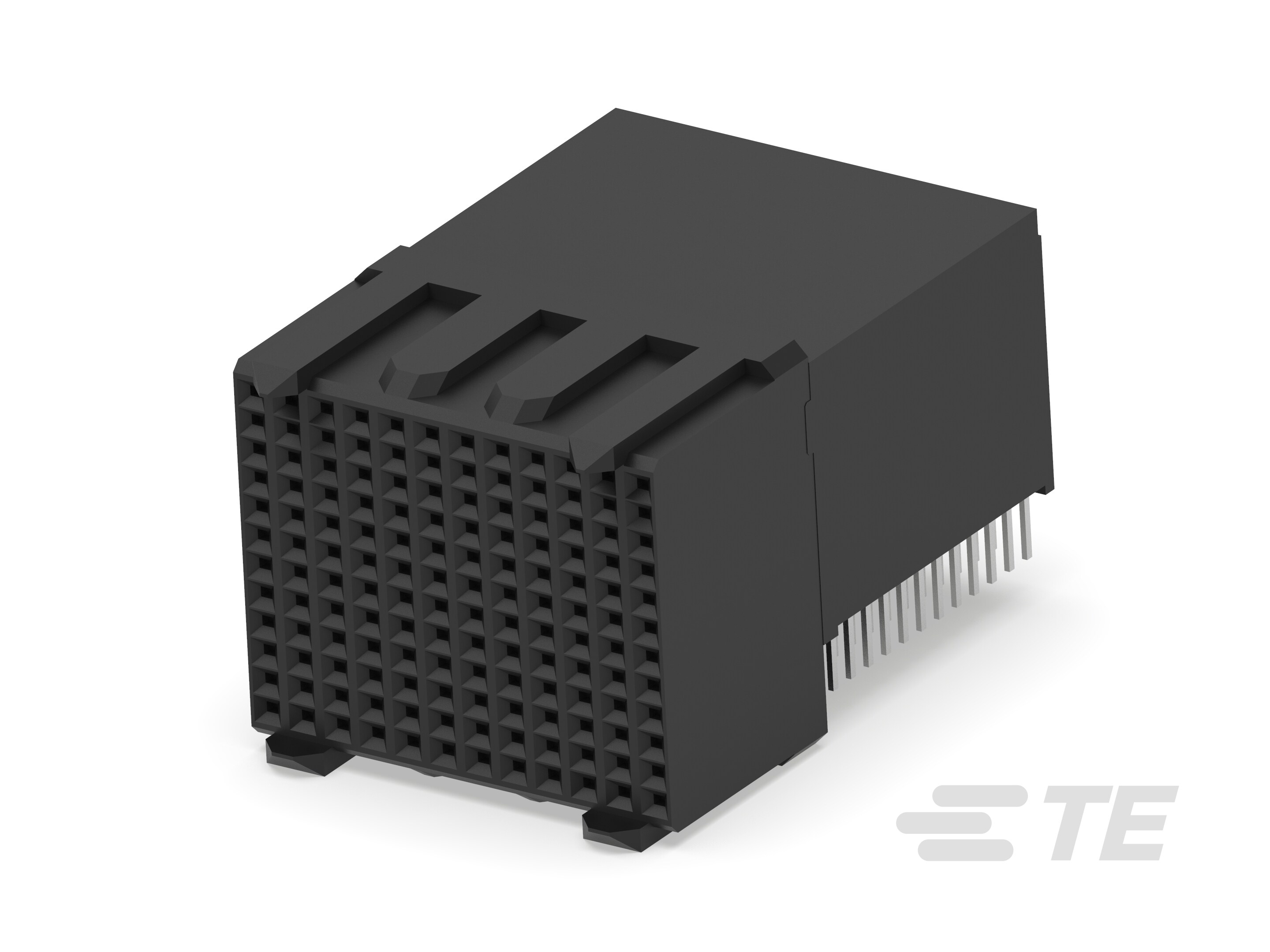

Hard Metric Backplane PCB Mount Receptacle, 1 Gb/s, 12 Column, 12 Row, Traditional Backplane, 144 Position, 2 mm [.079 in] Centerline, Z-PACK 2mm HM
1645568-1
Hard Metric Backplane PCB Mount Receptacle, 1 Gb/s, 12 Column, 12 Row, Traditional Backplane, 144 Position, 2 mm [.079 in] Centerline, Z-PACK 2mm HM
-
- Z-PACK
- Z-PACK 2mm HM
- TE 内部编号 1645568-1
- TE 内部产品描述 12 ROW HM RA REC ASY 144P CTR
-
PCB 连接器组件类型 : PCB 安装母端
-
数据速率 (Gb/s): 1
-
列数 : 12
-
行数 : 12
-
背板架构 : 传统背板
文档
产品图纸
- 12 ROW Receptacle Assembly with Natural Color Valox housing 144P ENG_CD_1645568_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1645568-1_A_c-1645568-1-a-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_1645568-1_A_c-1645568-1-a.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1645568-1_A_c-1645568-1-a.3d_igs.zip 英文版本
- ENG_CVM_CVM_1645568-1_A_c-1645568-1-a.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-1132_B.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-4571_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 板对板
-
连接器和端子端接到 : 印刷电路板
-
PCB 连接器组件类型 : PCB 安装母端
-
可密封 : 否
结构特性
-
列数 : 12
-
行数 : 12
-
背板架构 : 传统背板
-
位数 : 144
-
PCB 安装方向 : 直角
信号特征
-
数据速率 (Gb/s): 1
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
CompactPCI 名称 : 无
-
端子基材 : 磷青铜
-
端子底板材料 : 镍
-
端子接触部电镀材料 : 金 (Au)
-
端子接合区域电镀材料厚度 : .7 µm [ 27.165 µin ]
-
端子额定电流（最大值） (A): 1
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : 玻璃填充聚酯
-
中心线（间距） : 2 mm [ .079 in ]
使用环境
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 23
-
封装方法 : Tube
