请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

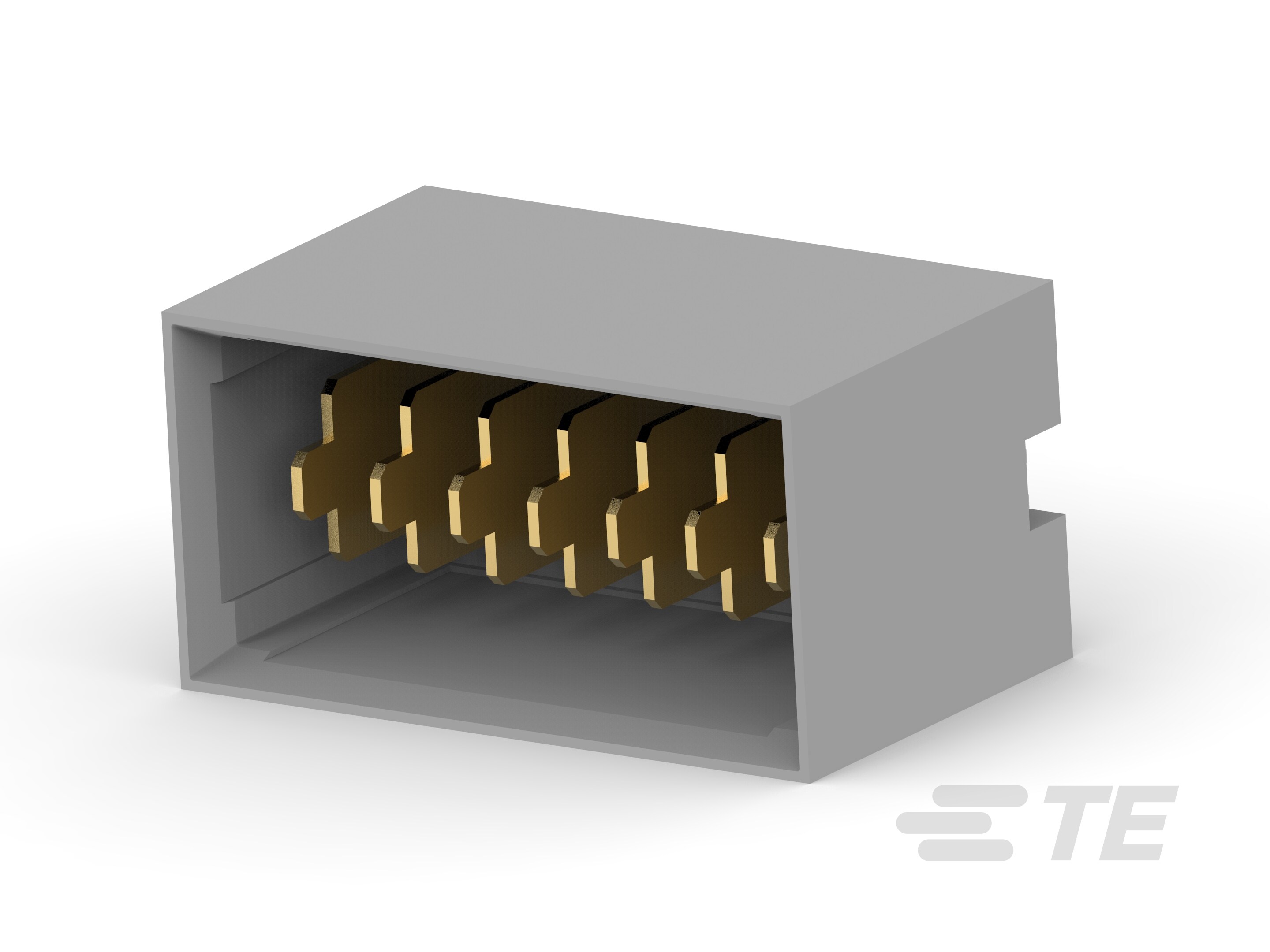

• 连接器形状 : 矩形

• 混合板端连接器 : 否

• PCB 连接器类型 : PCB 安装接头

• 连接器系统 : 板对板

• 接头类型 : 全部带罩

• 可密封 : 否

• 连接器和端子端接到 : 印刷电路板

• 连接器产品类型 : 连接器组件

• 连接器端子负载状态 : 满载

• 电源位置数量 : 7

• 装载位置数量 : 7

• PCB 安装方向 : 垂直

• 位数 : 7

• 行数 : 1

• 工作电压 (VDC): 48

• 工作电压 (VAC): 250

• 主要产品颜色 : 灰色

• PCB 端子端接区域电镀材料 : 锡

• 端子基材 : 铜合金

• PCB 端子端接区域电镀材料厚度 : .5 – 2.5 µm [ 19.68 – 98.42 µin ]

• 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

• PCB 端子端接区域电镀材料表面涂层 : 哑光

• 端子底板材料厚度 : 1.27 µm [ 50 µin ]

• 端子底板材料 : 镍

• 端子接触部电镀材料 : 金 (Au)

• 端子类型 : 刀鞘天线

• 端子额定电流（最大值） (A): 16

• 端接柱体和尾部长度 : 2 mm [ .079 in ]

• PCB 端接方法 : 通孔 - 免焊连接

• 接合固定 : 不带

• 面板安装特性 : 不带

• PCB 安装固定 : 不带

• PCB 安装对准 : 不带

• 连接器安装类型 : 板安装

• 接合对准 : 不带

• 外壳材料 : 聚酯

• 接合入口位置 : 顶部

• 中心线（间距） : 3 mm [ .118 in ]

• 连接器长度 : 23.95 mm [ .942 in ]

• 连接器高度 : 14.8 mm [ .583 in ]

• 连接器宽度 : 12.46 mm [ .49 in ]

• 堆叠高度 : 15 mm [ .59 in ]

• 工作温度（最大值） : 125 °C [ 257 °F ]

• 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

• 电路应用 : 电源

• 灼热丝额定值 : 标准件 - 非灼热丝

• UL 阻燃性等级 : UL 94V-0
