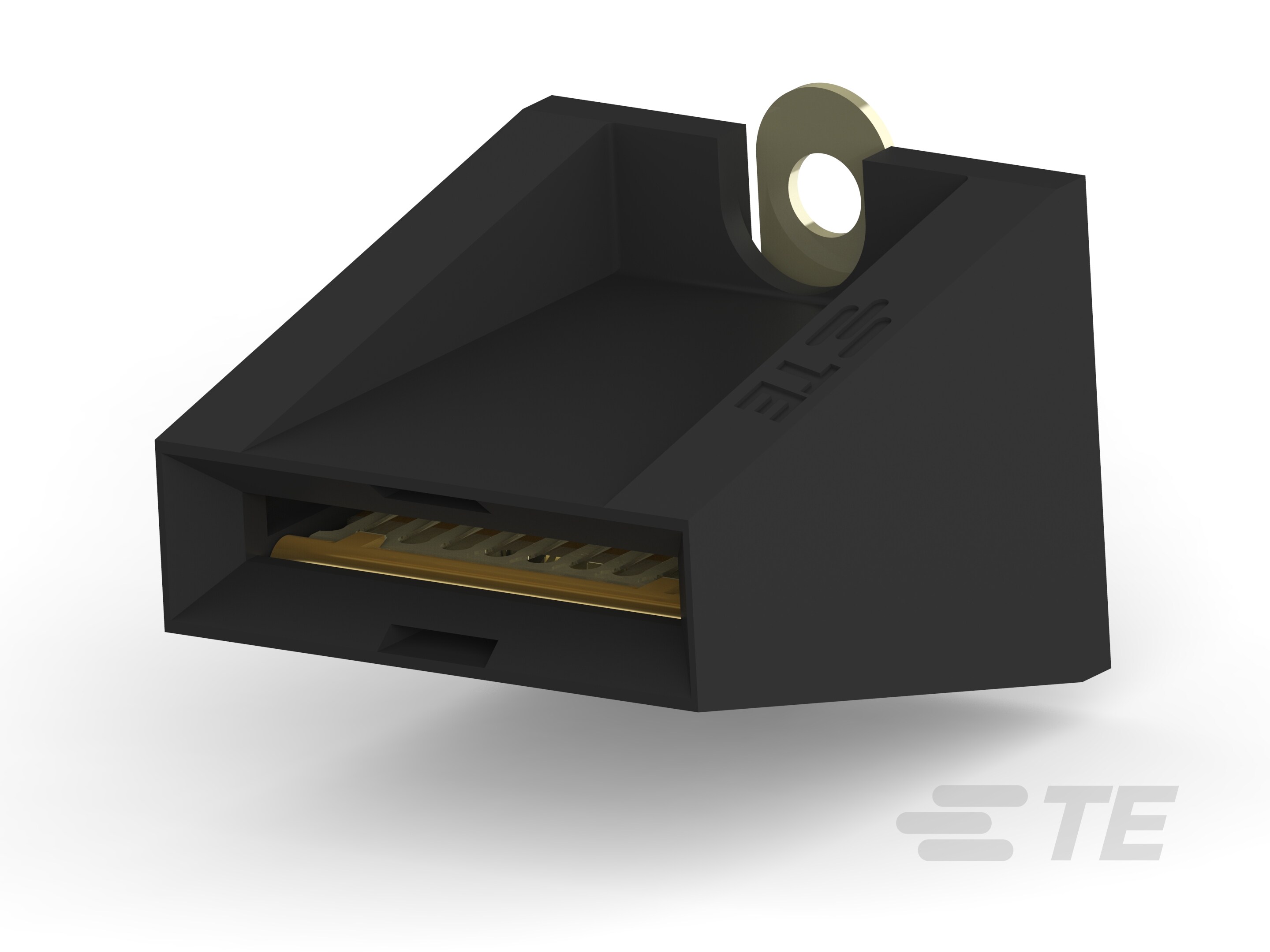

1643906-1
Bus Bar-to-Bus Bar, 1 Position, Bus Bar, Thermoplastic, Black, Mating Alignment, Box & Carton, Vertical, Crown Clip Senior, Busbar Connectors
1643906-1
Bus Bar-to-Bus Bar, 1 Position, Bus Bar, Thermoplastic, Black, Mating Alignment, Box & Carton, Vertical, Crown Clip Senior, Busbar Connectors
-
- Crown Clip Senior
- TE 内部编号 1643906-1
- TE 内部产品描述 Crown Clip Senior 538-17-00100 399-01 7
- 别名 ID 538-17-00100
-
连接器系统 : 母排对母排
-
位数 : 1
-
连接器和端子端接到 : 母排
-
接合导线厚度 : 3.18 mm [ .125 in ]
-
外壳材料 : 热塑性
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1643906-1_C2.pdf 3D
- ENG_CVM_1643906-1_A.pdf 英文版本
- 下载查看 ENG_CVM_CVM_1643906-1_C2.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1643906-1_C2.3d_igs.zip 英文版本
- ENG_CVM_CVM_1643906-1_C2.3d_stp.zip 英文版本
- ENG_CVM_1643906-1_A.3d_igs.zip 英文版本
- ENG_CVM_1643906-1_A.3d_stp.zip 英文版本
- ENG_CVM_1643906-1_A.2d_dxf.zip 英文版本
数据表/目录页
- POWER_CONNECTORS_CATALOG_SEC05_BUSBAR ENG_CS_1773096_SEC05_BUSBAR_0210.pdf 英文版本
- Busbar Power Brochure ENG_DS_1-1773701-9_Bus_Bar_Power_QRG_0220.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-128068_A.pdf 英文版本
- 产品规格 ENG_SS_108-128066_B2.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_20030227_B.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
连接器和壳体类型 : 母端, 母端
-
连接器系统 : 母排对母排
-
连接器和端子端接到 : 母排
结构特性
-
位数 : 1
-
PCB 安装方向 : 垂直
-
插拔配置 : 热插拔
电气特征
-
工作电压 (VAC): 600
-
工作电压 (VDC): 48
主体特性
-
母排端子电镀材料 : 金
接触件特性
-
端子底板材料 : 镍
-
端子形状和构造 : 多端子带/CROWN BAND
-
端子接合区域电镀材料厚度 (µm): .76
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
-
端子基材 : 铍铜合金, 铍铜合金
-
端子额定电流（最大值） (A): 300
-
端子长度 : 30.86 mm [ 1.215 in ]
-
母排端子种类 : 插座
端接特性
-
PCB 端接方法 : 通孔 - 螺钉
机械附件
-
接合对准类型 : 盲配
-
接合对准 : 带有
-
母排连接器安装固定 : 带有
-
PCB 安装固定类型 : 安装孔, 安装耳
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : 热塑性
-
壳体颜色 : 黑色
尺寸
-
产品长度 : 35.56 mm [ 1.4 in ]
-
产品宽度 : 25.4 mm [ 1 in ]
-
连接器高度 : 31.75 mm [ 1.25 in ]
使用环境
-
工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
与已批准的标准产品兼容 : CSA/C22.2 No. 182.3-M1987
-
与机构/标准产品兼容 : CSA, UL
包装特性
-
封装方法 : 盒和纸箱
其他
-
接合导线厚度 : 3.18 mm [ .125 in ]
