164159-4

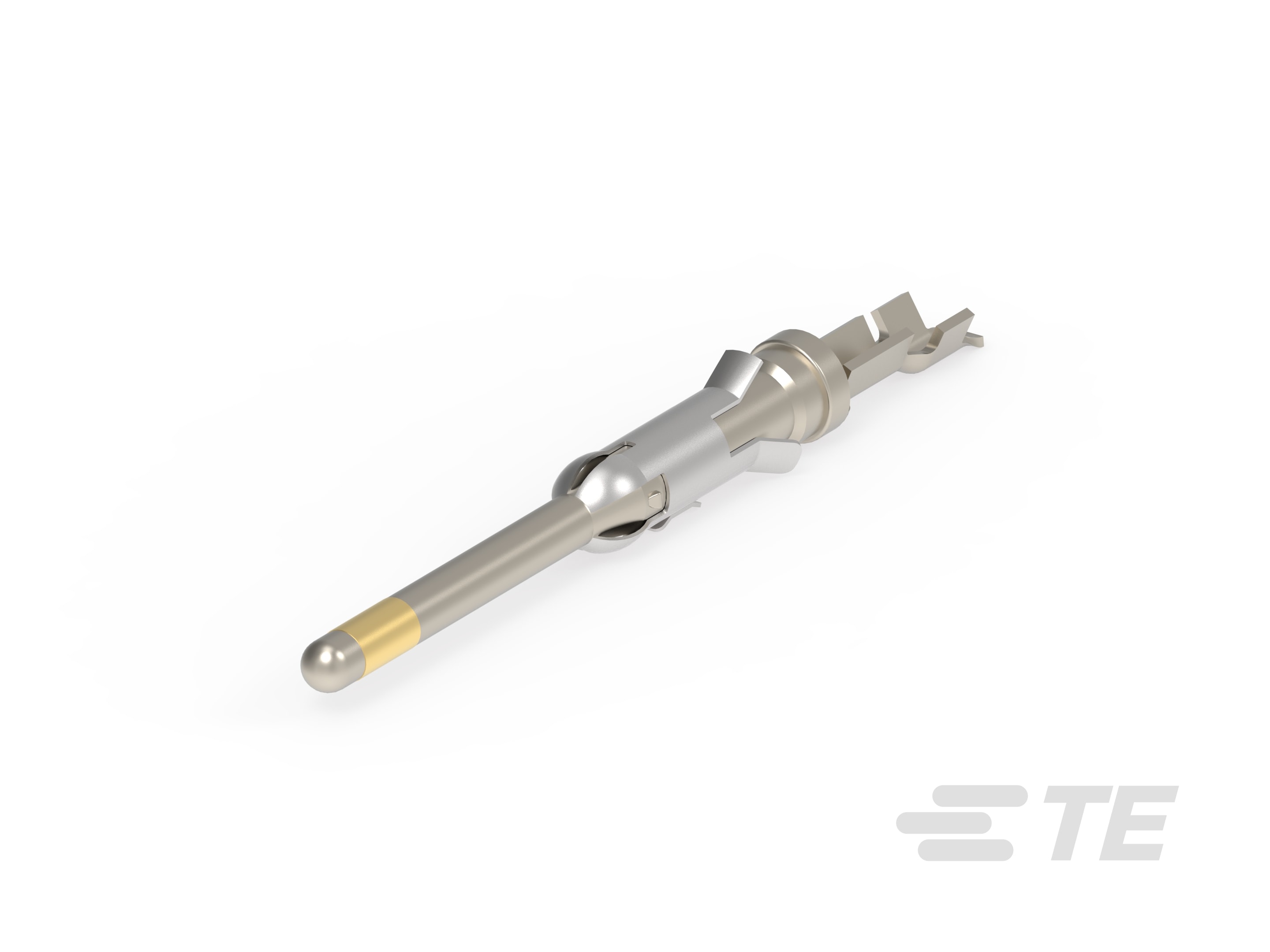

M-SRS PIN ASSY 3+

M-SRS PIN ASSY 3+-164159-4

164159-4

M-SRS PIN ASSY 3+

    • AMP
    • Type III+

  • 产品类型 : 端子

  • 线缆尺寸 (AWG): 26 – 24

  • 线缆尺寸 (mm²): .12 – .24

  • 连接器和端子端接到 : 电线和电缆

  • 端子类型 : 插针

查看所有特性
更多 更少

文档

产品  描述

Precision formed Type III strip pin and socket contacts in size 16. Contacts feature a high normal force which provides a low resistance. Mating entry is closed-ended to prevent damage from stubbing due to misalignment. 查看全部 类型 III 端子条 (55)

产品图纸

CAD 文件

目录页/数据表

特性

产品  描述

Precision formed Type III strip pin and socket contacts in size 16. Contacts feature a high normal force which provides a low resistance. Mating entry is closed-ended to prevent damage from stubbing due to misalignment. 查看全部 类型 III 端子条 (55)

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 产品类型 : 端子

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • 测试电流 (A): 13

接触件特性

  • 端子类型 : 插针

  • 端子基材 : 铜合金

  • 端子接触部电镀材料 : 贵金属

  • 端子接触部位电镀厚度 (µin): 30

  • 端子大小 : 16

端接特性

  • 线缆尺寸 (AWG): 26 – 24

  • 线缆尺寸 (mm²): .12 – .24

  • 端接类型 : 压接

尺寸

  • 接受导线绝缘直径范围 : .89 – 1.4 mm [ .035 – .055 in ]

包装特性

  • 封装方法 : 卷

  • 封装数量 : 5000

其他

  • 适用于 : CPC 连接器

  • 电线类型 : 常规导线

  • 注释 : 先导插针（比标准插针长 1.8mm）, 包含压线筒在内的总绝缘压接直径不得超过 3.18 [.125]。
