该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

163767-4

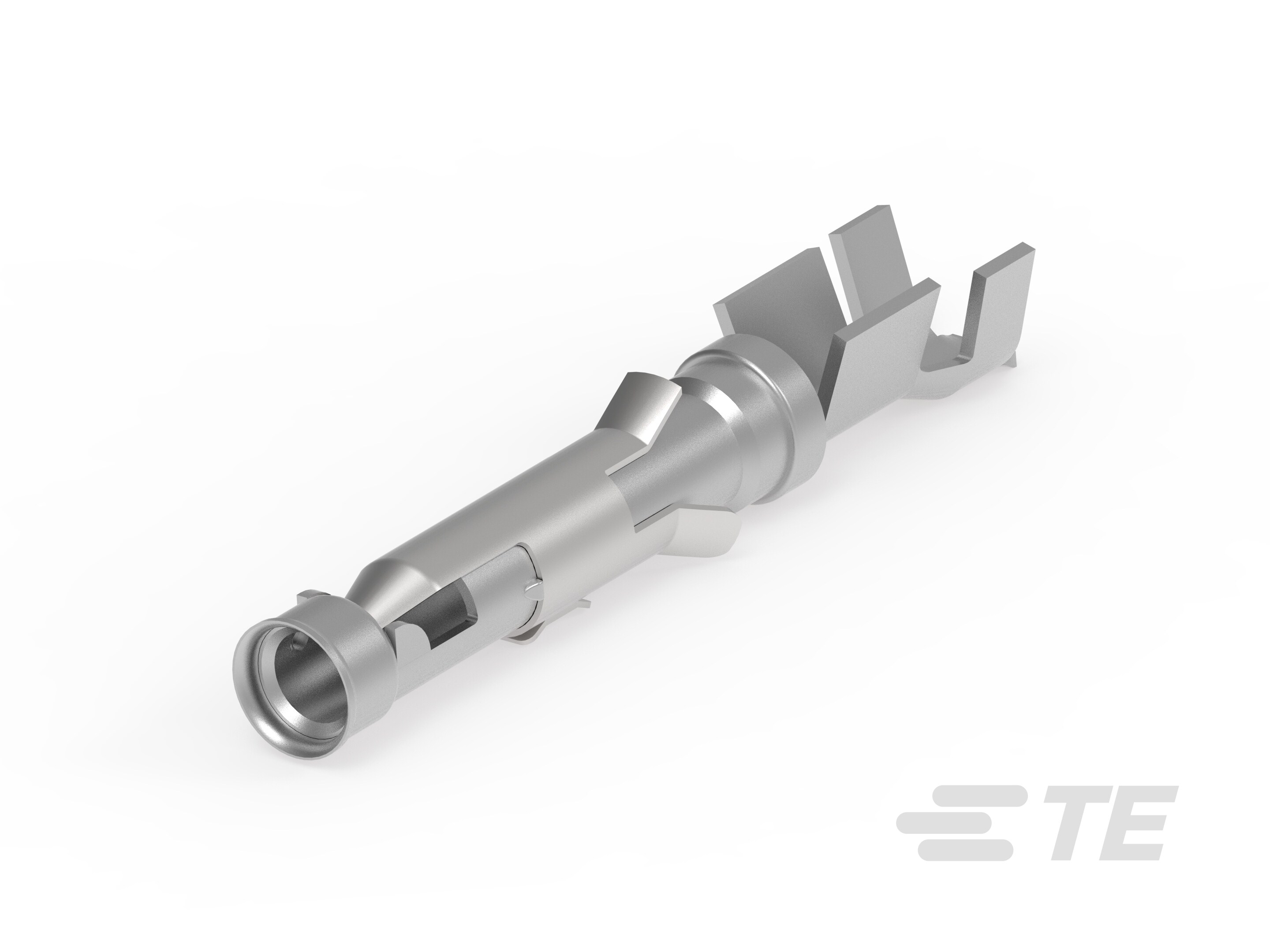

Socket Contact, 18 – 15 AWG, .75 – 1.5 mm² Wire, Tin (Sn), Size 16, Crimp, Phosphor Bronze, Power & Signal, -55 – 90 °C [-67 – 194 °F], AMP Type III+

062 SOC.ASS.TYPE 3+-163767-4

163767-4

Socket Contact, 18 – 15 AWG, .75 – 1.5 mm² Wire, Tin (Sn), Size 16, Crimp, Phosphor Bronze, Power & Signal, -55 – 90 °C [-67 – 194 °F], AMP Type III+

    • AMP
    • AMP 类型 III+
  • TE 内部编号 163767-4
  • TE 内部产品描述 062 SOC.ASS.TYPE 3+

  • 端子类型 : 插座

  • 端子接触部电镀材料 : 锡 (Sn)

  • 导线端子端接区域电镀材料 : 锡

  • 壳体内的端子定位力 : 带有

  • 端子大小 : 尺寸 16

查看所有特性
更多 更少

文档

产品图纸

  • TYPE III+, SIZE 16, SOCKET ASS'Y, 18-16 AWG, 2.0-2.5mm DIA INSULATION ENG_CD_163767_G.pdf 英文版本

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 分离式电线类型 : 绞线

接触件特性

  • 端子类型 : 插座

  • 端子接触部电镀材料 : 锡 (Sn)

  • 导线端子端接区域电镀材料 : 锡

  • 壳体内的端子定位力 : 带有

  • 端子大小 : 尺寸 16

  • 端子基材 : 磷青铜

  • 端子额定电流（最大值） (A): 13

  • 接合插针直径 : 1.57 mm [ .062 in ]

  • 端子接合区域电镀材料厚度 : 2.03 µm [ 80 µin ]

  • 端子接触部电镀材料表面涂层 : 亮光

  • 导线端子端接区域电镀厚度 : 2.03 µm [ 80 µin ]

  • 导线端子端接区域电镀材料表面涂层 : 亮光

  • 端子方向 : 直式

  • 端子底板材料 : 镍

  • 端子底板材料厚度 : 1.27 µm [ 50 µin ]

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 线缆

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 18 – 15

  • 线径 (mm²): .75 – 1.5

  • 兼容的绝缘直径范围 : 2.01 – 2.49 mm [ .078 – .098 in ]

使用环境

  • 工组温度范围 : -55 – 90 °C [ -67 – 194 °F ]

操作/应用

  • 电路应用 : 电源和信号

包装特性

  • 封装数量 : 5000

  • 封装方法 : Reel
