1634202-1

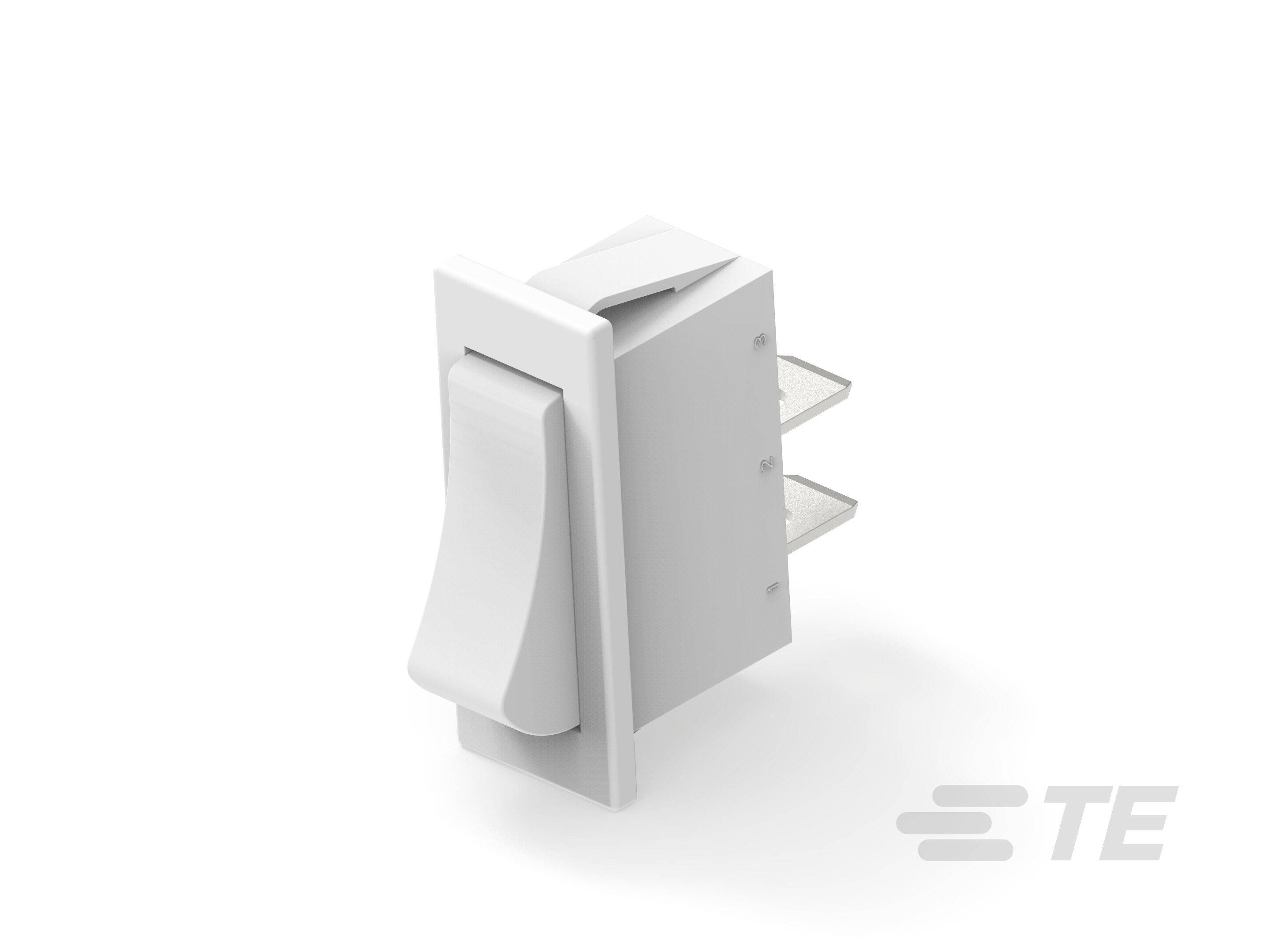

Power Rocker Switch, Panel Mount, 30.2 x 11.2 mm [1.19 x 441 in] Panel Cutout, Silver Tin Oxide Contact Plating, No Indicator
1634202-1
Power Rocker Switch, Panel Mount, 30.2 x 11.2 mm [1.19 x 441 in] Panel Cutout, Silver Tin Oxide Contact Plating, No Indicator
-
- ALCOSWITCH
- TE 内部编号 1634202-1
- TE 内部产品描述 PRGSA1-16F-BB000
- 别名 ID PRGSA1-16F-BR000
-
开关类型 : 电源跷板开关
-
产品安装类型 : 面板安装
-
指示灯/压印图例 : 无
-
面板切口尺寸 : 30.2 x 11.2 mm [ 1.19 x 441 in ]
-
开关端子电镀材料 : 银锡氧化物
文档
产品图纸
- POWER ROCKER SWITCH, 30.2mm X 11.2mm ENG_CD_1634202_F.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1634202-1_F.pdf 3D
- 下载查看 ENG_CVM_CVM_1634202-1_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1634202-1_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_1634202-1_F.3d_stp.zip 英文版本
数据表/目录页
- SWITCHES_CORE_PROGRAM_CATALOG ENG_CS_1308111-1_SWITCHES_CORE_PROGRAM_CATALOG_0308.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
开关类型 : 电源跷板开关
-
致动器类型 : 顶部
-
致动器种类 : 摇臂
-
开关连接类型 : 快速连接端子
结构特性
-
指示灯/压印图例 : 无
-
面板切口尺寸 : 30.2 x 11.2 mm [ 1.19 x 441 in ]
-
配置（极掷） : 单极 - 单掷
-
操作功能 : 开关
电气特征
-
触点额定电流 (A): 10
-
工作电压范围 (VAC): 125, 250
主体特性
-
产品方向 : 垂直
-
外壳颜色 : 黑色
-
致动器颜色 : 黑色
接触件特性
-
端子接线片宽度 : 6.35 mm [ .25 in ]
-
开关端子电镀材料 : 银锡氧化物
机械附件
-
产品安装类型 : 面板安装
壳体特性
-
工艺密封 : 否
操作/应用
-
指示器类型 : 无指示灯
行业标准
-
与机构/标准产品兼容 : VDE
