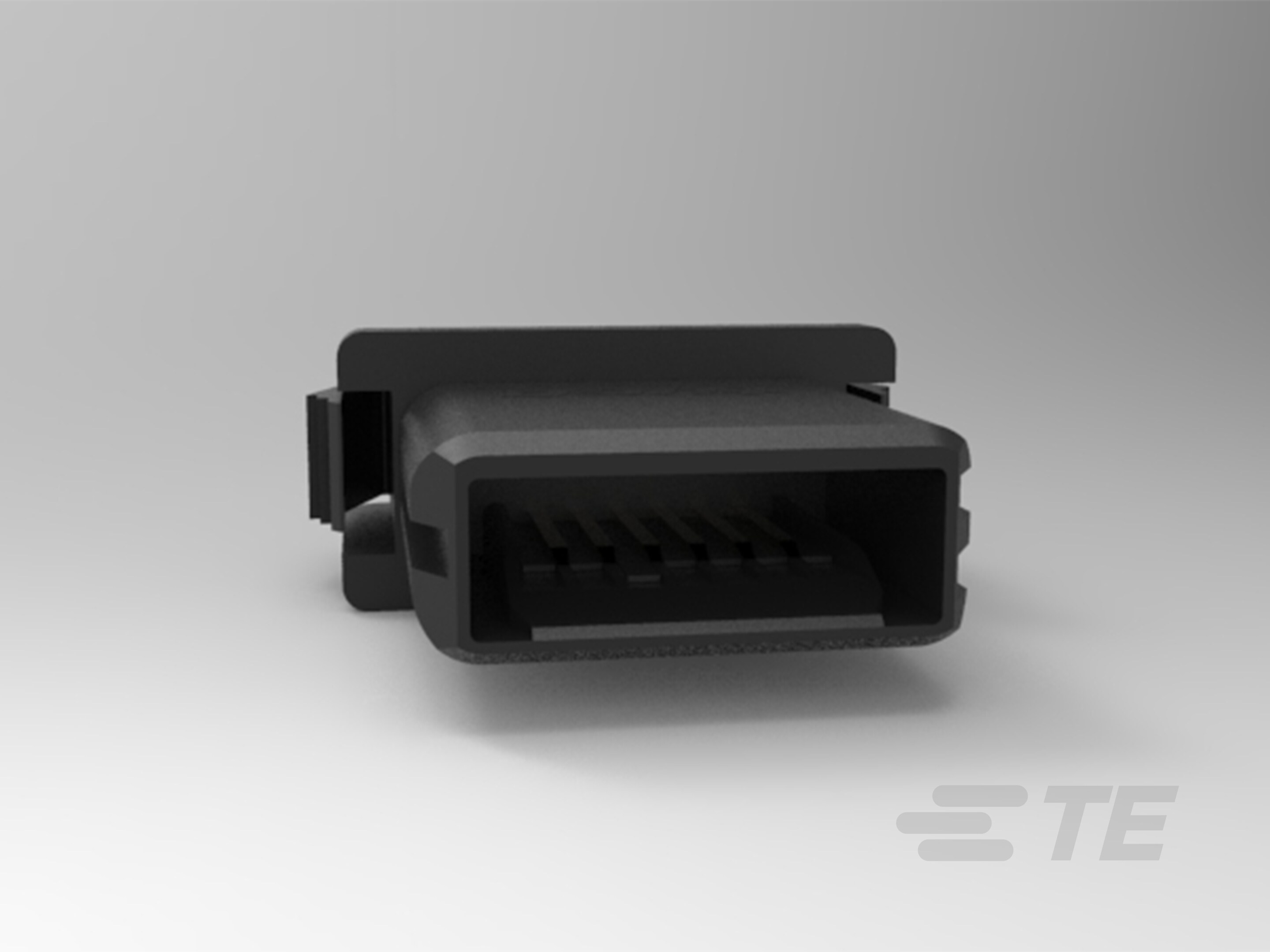

1612256-7
Connector Assembly, Plug, Crimp/IDC, Wire-to-Wire, UL 94V-0, 7 Position, 1.5 mm [.059 in] Centerline, Rectangular Wire & Cable Connectors & Housings
1612256-7
Connector Assembly, Plug, Crimp/IDC, Wire-to-Wire, UL 94V-0, 7 Position, 1.5 mm [.059 in] Centerline, Rectangular Wire & Cable Connectors & Housings
- TE 内部编号 1612256-7
- TE 内部产品描述 PLUG ASSY 7P ,MINI CT DC DRAWE
- 所有 迷你 CT 抽屉式连接器组件 (15)
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 插头
-
接合固定 : 带有
-
接合固定类型 : 锁闩
-
线缆端接方法 : 压接/IDC
文档
产品图纸
- PLUG ASSEMBLY MINI CT DC DRAWER SNAP-FIT SINGLE ROW TYPE ENG_CD_1612256_F.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1612256-7_K.pdf 3D
- 下载查看 ENG_CVM_CVM_1612256-7_K.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1612256-7_K.3d_igs.zip 英文版本
- ENG_CVM_CVM_1612256-7_K.3d_stp.zip 英文版本
数据表/目录页
- Low Power Drawer Connectors QRG ENG_DS_1-1773888-2_LowPowerDrawer_QRG_1116.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13118_A.pdf 英文版本
- 产品规格 JPN_SS_108-5836_B.tif 日语
- JPN_SS_108-5836_B.pdf 日语
- 合格检测报告 JPN_SS_501-5457_O.pdf 日语
- JPN_SS_501-5457_O.tif 日语
使用说明书
- 使用说明书（非美国） JPN_SS_411-78049_O.tif 日语
- ENG_SS_411-78049_O.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 7
-
行数 : 1
电气特征
-
工作电压 (VDC): 50
-
工作电压 (VAC): 50
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 插针
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 1.5
端接特性
-
线缆端接方法 : 压接/IDC
机械附件
-
面板安装特性 : 不带
-
应力消除 : 不带
-
接合固定 : 带有
-
接合固定类型 : 锁闩
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 1.5 mm [ .059 in ]
尺寸
-
连接器长度 : 21.5 mm [ .845 in ]
-
连接器高度 : 10.6 mm [ .417 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 49
-
封装方法 : Tray, 盒和托盘
