该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

160899-2

Poke-In Magnet Wire Terminal, 30 – 27 AWG, .25 – .36 mm, Insulation Displacement (IDC), .08 – .16 mm Aluminum Wire, MAG-MATE

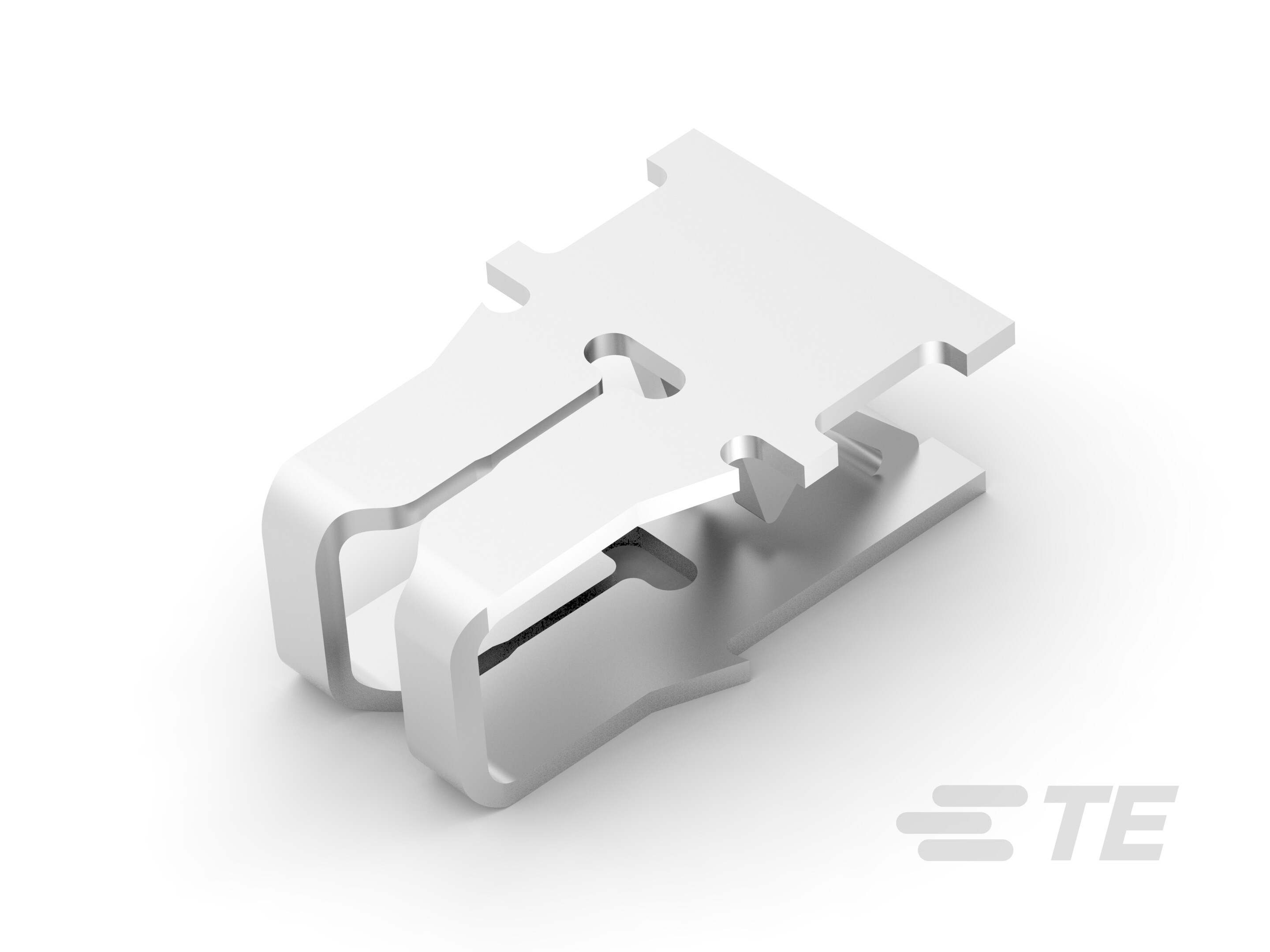

MAG-MATE POKE-IN-160899-2

160899-2

Poke-In Magnet Wire Terminal, 30 – 27 AWG, .25 – .36 mm, Insulation Displacement (IDC), .08 – .16 mm Aluminum Wire, MAG-MATE

    • MAG-MATE
  • TE 内部编号 160899-2
  • TE 内部产品描述 MAG-MATE POKE-IN

  • 漆包线端子类型 : 插入式

  • 与孔位尺寸兼容 : 尺寸 2

  • 铝质电线尺寸 (AWG): 28 – 25

  • 铝质电线尺寸 (mm): .08 – .16

  • 引线尺寸 (AWG): 20 – 18

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 与分离式电线类型兼容 : 实芯 | 漆包线

主体特性

  • 与孔位尺寸兼容 : 尺寸 2

接触件特性

  • 漆包线端子类型 : 插入式

  • 端子电镀材料 : 锡

  • 端子方向 : 扭曲

端接特性

  • 线缆端接方法 : 绝缘刺破 (IDC)

尺寸

  • 端子高度 : 7.87 mm [ .31 in ]

  • 铝质电线尺寸 (AWG): 28 – 25

  • 铝质电线尺寸 (mm): .08 – .16

  • 引线尺寸 (AWG): 20 – 18

  • 引线尺寸 (mm²): .5 – .8

  • 电磁线尺寸 (mm): .25 – .36

  • 电磁线尺寸 (AWG): 30 – 27

  • 材料厚度（电磁线侧） : .33 mm [ .013 in ]

  • 产品长度 : 8 mm [ .315 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜 | 铝

包装特性

  • 封装方法 : Reel
