160834-5

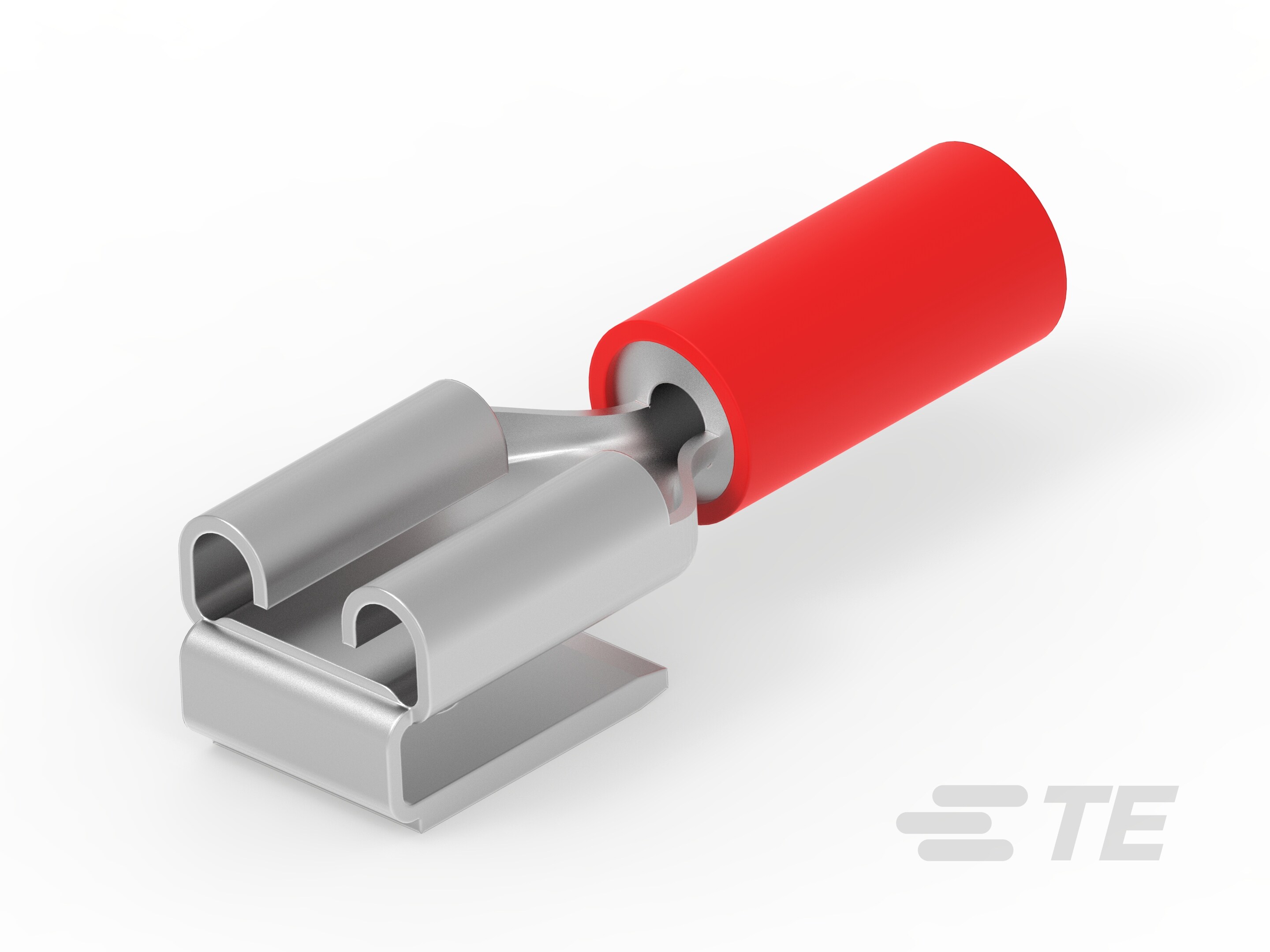

Quick Disconnect Tab & Receptacle, 22 – 16 AWG, .3 – 1.5 mm² Wire, 592 – 3260 CMA, 6.35 mm [.25 in] Tab Width, Piggyback, Phosphor Bronze, FASTON 250

PIDG PIGGY-B FASTON-160834-5

160834-5

Quick Disconnect Tab & Receptacle, 22 – 16 AWG, .3 – 1.5 mm² Wire, 592 – 3260 CMA, 6.35 mm [.25 in] Tab Width, Piggyback, Phosphor Bronze, FASTON 250

    • FASTON
    • FASTON 快接端子 250
  • TE 内部编号 160834-5
  • TE 内部产品描述 PIDG PIGGY-B FASTON
  • 别名 ID D70775-000 AMPS-0-0160834-5

  • 快速断开端子类型 : 公端和母端

  • 线径 (AWG): 22 – 16

  • 线径 (mm²): .3 – 1.5

  • 线径 (CMA): 592 – 3260

  • 对接公端宽度 : 6.35 mm [ .25 in ]

查看所有特性
更多 更少

文档

产品图纸

  • 250 SERIES P.I.D.G. FASTON REC, ASS'Y, PIGGYBACK, LOOSE PIECE WIRE SIZE: 22-16 AWG ENG_CD_160834_C2.pdf 英文版本

CAD 文件

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 插入力 : 正常

结构特性

  • 连接容量 : 单

电气特征

  • 额定电压 (V): 300

主体特性

  • 绝缘材料 : 尼龙

接触件特性

  • 快速断开端子类型 : 公端和母端

  • 对接公端宽度 : 6.35 mm [ .25 in ]

  • 对接公端厚度 : .81 mm [ .032 in ]

  • 端子方向 : 肩扛

  • 端子基材 : 磷青铜

  • 端子电镀材料 : 锡

  • 压接类型 : 压缩压接

  • 压线筒类型 : Closed

端接特性

  • 产品端接到 : 线缆

机械附件

  • 接合固定类型 : 凹点

  • 带导线绝缘 : 带有

尺寸

  • 兼容的绝缘直径范围 : 3.56 mm [ .14 in ]

  • 产品长度 : 23.54 mm [ .927 in ]

  • 线径 (AWG): 22 – 16

  • 线径 (mm²): .3 – 1.5

  • 线径 (CMA): 592 – 3260

使用环境

  • 绝缘选项 : 部分绝缘

包装特性

  • 封装数量 : 500

  • 封装方法 : 零散零件

其他

  • 压线筒颜色 : 红色
