160809-2

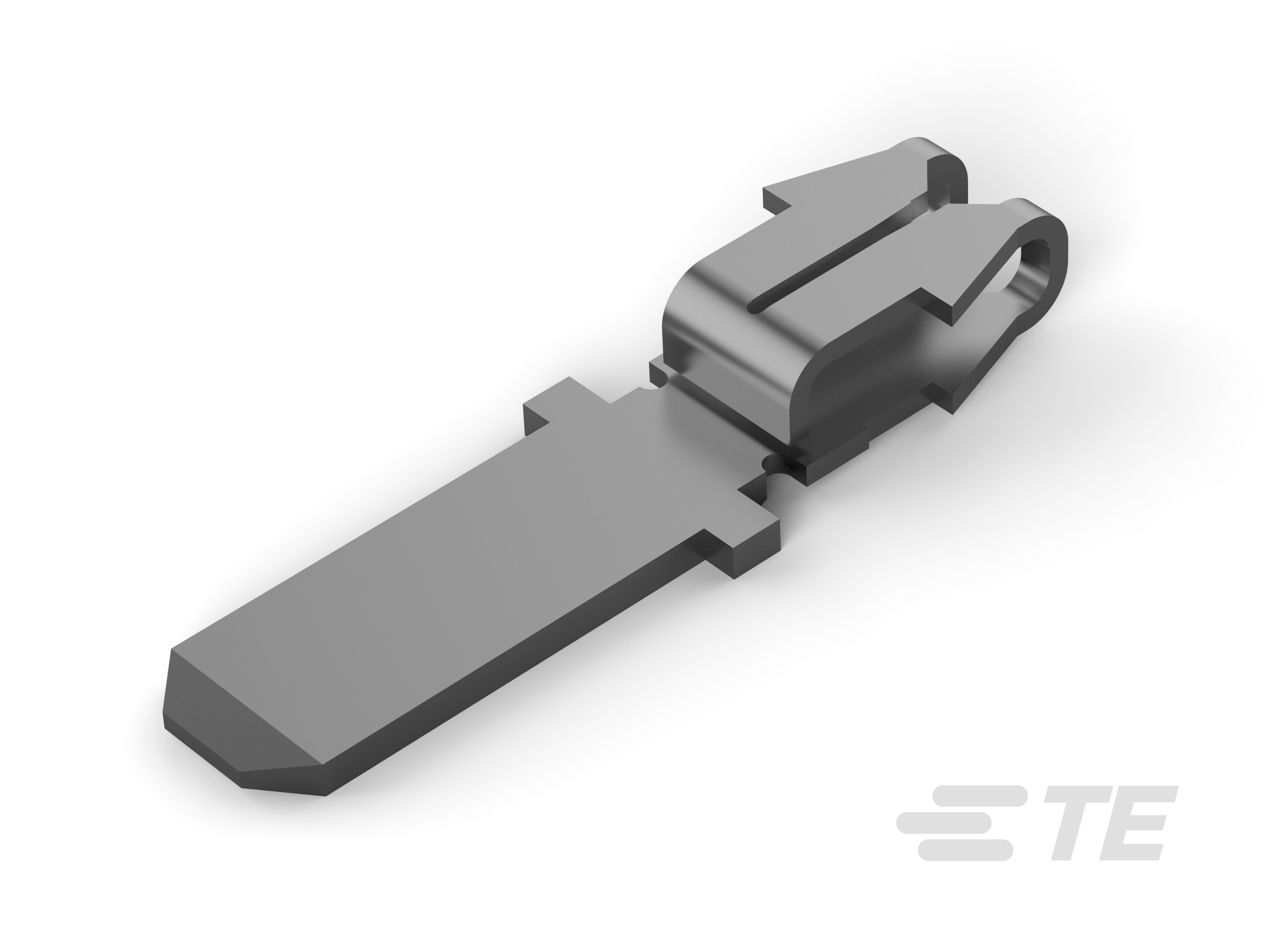

Solder Post Magnet Wire Terminal, 27 – 25 AWG, .36 – .45 mm, Insulation Displacement (IDC), 2.8 mm [.11 in] Tab Width, Tin Plating, MAG-MATE 187
160809-2
Solder Post Magnet Wire Terminal, 27 – 25 AWG, .36 – .45 mm, Insulation Displacement (IDC), 2.8 mm [.11 in] Tab Width, Tin Plating, MAG-MATE 187
-
- MAG-MATE
- MAG-MATE 187
- TE 内部编号 160809-2
- TE 内部产品描述 MAG-MATE WITH TAB
- 别名 ID CB3192-000 AMPS-0-0160809-2
-
漆包线端子类型 : 焊柱
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
与孔位尺寸兼容 : 尺寸 1
-
电磁线尺寸 (mm): .36 – .45
文档
产品图纸
- mag mate 4,75 with tab 2,8 英文版本
- mag mate 4,75 with tab 2,8 ENG_CD_160809_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_160809-2_A.pdf 英文版本
- 下载查看 ENG_CVM_160809-2_A.3d_igs.zip 英文版本
- ENG_CVM_160809-2_A.3d_stp.zip 英文版本
- ENG_CVM_160809-2_A.2d_dxf.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2069_E.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯 | 漆包线
主体特性
-
与孔位尺寸兼容 : 尺寸 1
接触件特性
-
漆包线端子类型 : 焊柱
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
端子电镀材料 : 锡
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
尺寸
-
端子高度 : 4.75 mm [ .187 in ]
-
电磁线尺寸 (mm): .36 – .45
-
电磁线尺寸 (AWG): 27 – 25
-
材料厚度（电磁线侧） : .5 mm [ .02 in ]
-
产品长度 : 13 mm [ .511 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
识别标记
-
标识号 : 9
包装特性
-
封装方法 : 卷/箱
