160631-6

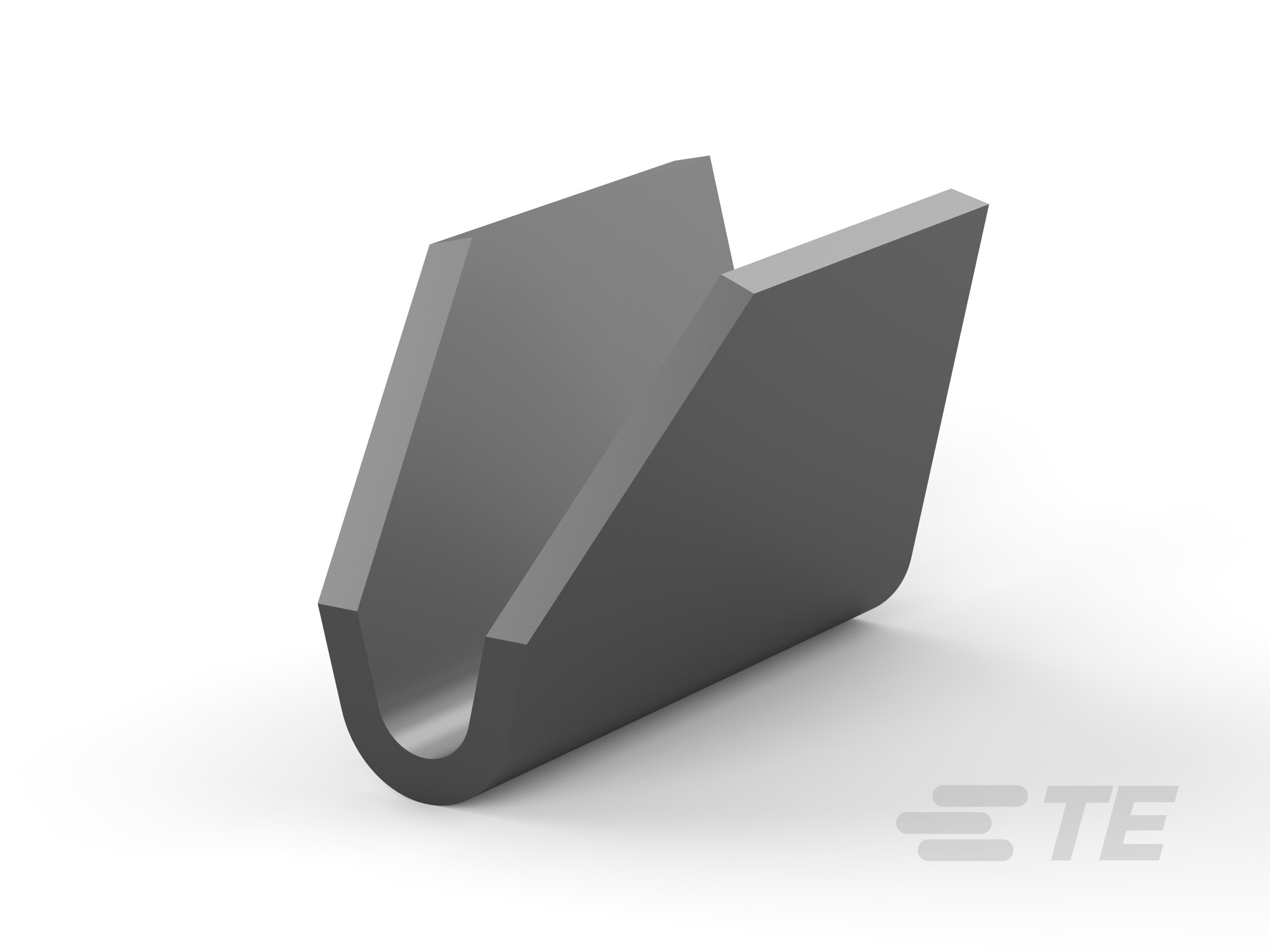

Pigtail Splice, 26 – 18 AWG, .12 – .9 mm² Wire, 2 Splice Capacity, Serrated, 255 – 1855 CMA, Brass, 2 Serration, 5 mm [.197 in] Length, AMPLIVAR
160631-6
Pigtail Splice, 26 – 18 AWG, .12 – .9 mm² Wire, 2 Splice Capacity, Serrated, 255 – 1855 CMA, Brass, 2 Serration, 5 mm [.197 in] Length, AMPLIVAR
-
- AMPLIVAR
- TE 内部编号 160631-6
- TE 内部产品描述 SUB MINIATURE AMPLIVAR SPLICE
-
接头类型 : 尾纤接头
-
线径 (AWG): 26 – 18
-
线径 (mm²): .12 – .9
-
可密封 : 否
-
对接能力 : 2
文档
产品图纸
- MINIATURE AMPLIVAR SPLICE ENG_CD_160631_N4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_160631-6_P.pdf 3D
- 下载查看 ENG_CVM_CVM_160631-6_P.2d_dxf.zip 英文版本
- ENG_CVM_CVM_160631-6_P.3d_igs.zip 英文版本
- ENG_CVM_CVM_160631-6_P.3d_stp.zip 英文版本
数据表/目录页
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2006_B.pdf 英文版本
- S_114-2006_B.tif 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
接头类型 : 尾纤接头
-
可密封 : 否
-
与分离式电线类型兼容 : 实芯, 漆包线
结构特性
-
条纹方向 : 侧进料
-
对接能力 : 2
-
锯齿数 : 2
电气特征
-
工作电压 (V): 250
主体特性
-
产品重量 (g): .073
-
接头特性 : 锯齿
接触件特性
-
端子电镀材料 : 预镀锡
-
端子基材 : 黄铜
-
压线筒类型 : Open
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 26 – 18
-
线径 (mm²): .12 – .9
-
压线筒内径 : .9 mm [ .035 in ]
-
线径 (CMA): 255 – 1855
-
端子材料厚度 : .32 mm [ .013 in ]
-
产品长度 : 5 mm [ .197 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
符合政府资质的接头 : 否
包装特性
-
封装数量 : 8000
-
封装方法 : 带
