160404-2

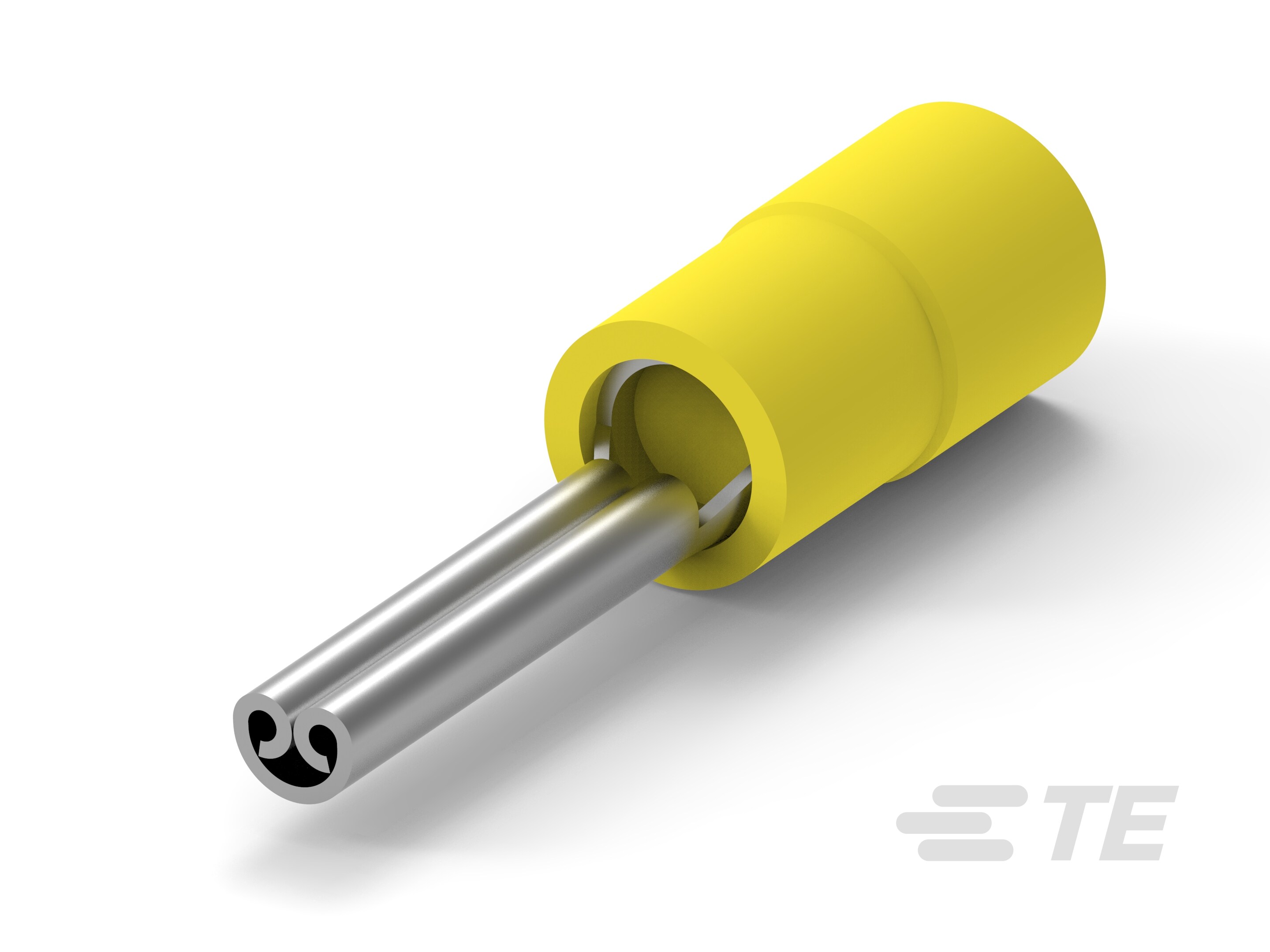

Wire Pin Terminal, Yellow, 12 – 10 AWG, 3 – 6 mm² Wire, 5180 – 13100 CMA, 33.52 mm [1.319 in] Length, Closed Barrel, Tin Plating, Box, PIDG

TERM, WIRE PIN, PIDG, 12-10 AWG-160404-2

160404-2

Wire Pin Terminal, Yellow, 12 – 10 AWG, 3 – 6 mm² Wire, 5180 – 13100 CMA, 33.52 mm [1.319 in] Length, Closed Barrel, Tin Plating, Box, PIDG

    • PIDG
  • TE 内部编号 160404-2
  • TE 内部产品描述 TERM, WIRE PIN, PIDG, 12-10 AWG
  • 别名 ID 486098-000 AMPS-0-0160404-2

  • 压接导线端子类型 : 线脚端子

  • 兼容的绝缘直径范围 (mm): 3.8 – 6.4 | 6.2

  • 兼容的绝缘直径范围 (in): .15 – .25 | .244

  • 线径 (AWG): 12 – 10

  • 线径 (mm²): 3 – 6

  • 线径 (CMA): 5180 – 13100

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

使用说明书

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 可密封 : 否

  • 与分离式电线类型兼容 : 绞线

  • 电线绝缘支持固定类型 : 绝缘支撑

结构特性

  • 与线缆类型兼容 : 分离式导线

主体特性

  • 绝缘材料 : 尼龙

  • 套管材料 : 尼龙

  • 主要产品颜色 : 黄色

接触件特性

  • 端子制造 : 冲压成形

  • 端子接触部长度 : 15.2 mm [ .59 in ]

  • 压接导线端子类型 : 线脚端子

  • 压线筒类型 : Closed

  • 端子电镀材料 : 锡

  • 端子方向 : 直式

机械附件

  • 带导线绝缘 : 带有

尺寸

  • DIN 电线尺寸 (mm²): 2.5 – 6

  • 兼容的绝缘直径范围 (mm): 3.8 – 6.4 | 6.2

  • 兼容的绝缘直径范围 (in): .15 – .25 | .244

  • 线径 (AWG): 12 – 10

  • 线径 (mm²): 3 – 6

  • 线径 (CMA): 5180 – 13100

  • 压线筒内径 : 6.3 mm [ .248 in ]

  • 端子材料厚度 : .45 mm [ .017 in ]

  • 产品总长度 : 33.52 mm [ 1.319 in ]

使用环境

  • 绝缘选项 : 部分绝缘

包装特性

  • 封装数量 : 500

  • 封装方法 : Box
