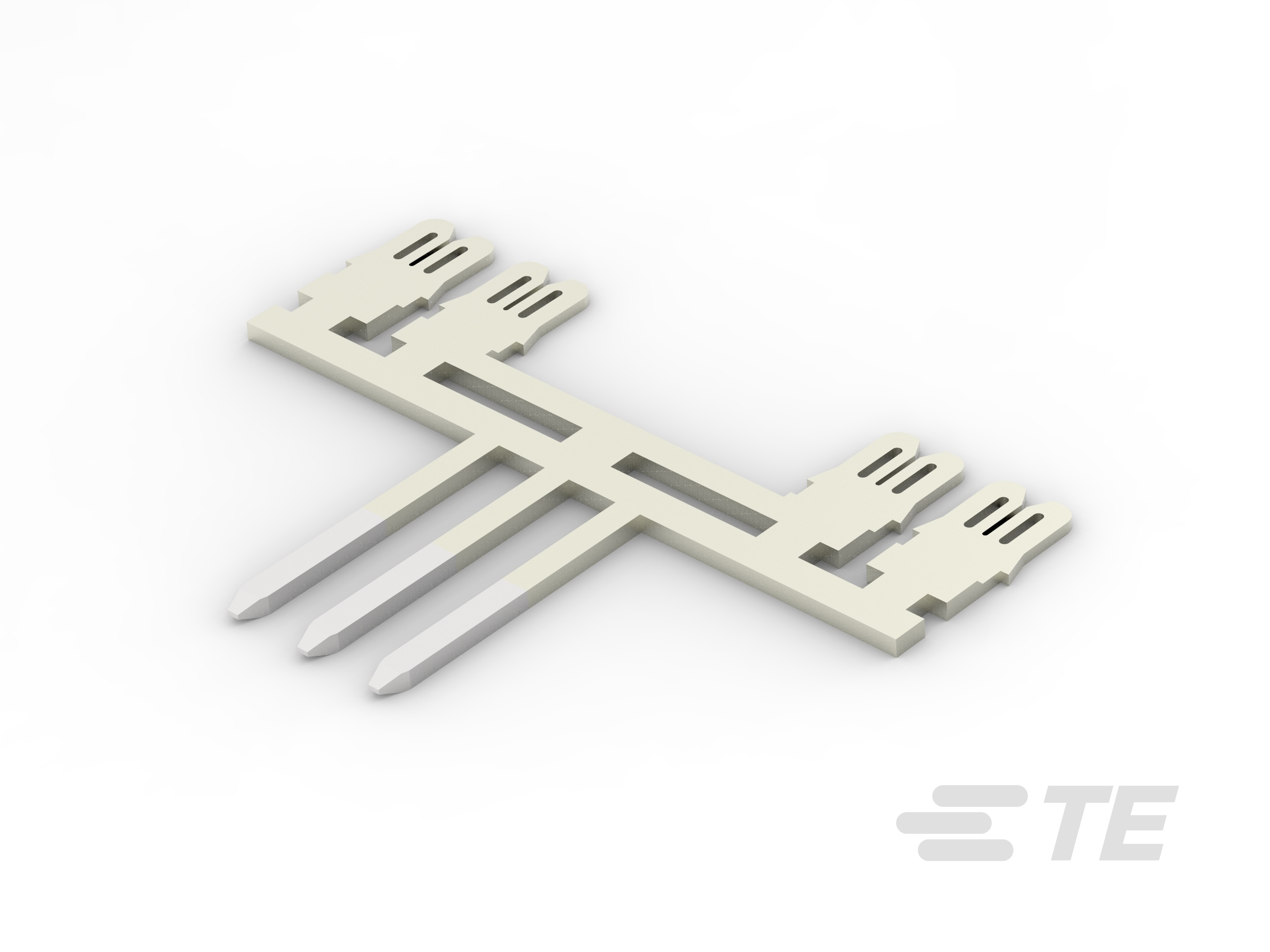

1601262-2
Tab, 1.3 mm [.051 in] Tab Width, .09 mm Magnet Wire, 27.5 AWG Magnet Wire, Insulation Displacement (IDC), SIAMEZE, Magnet Wire Terminals
1601262-2
Tab, 1.3 mm [.051 in] Tab Width, .09 mm Magnet Wire, 27.5 AWG Magnet Wire, Insulation Displacement (IDC), SIAMEZE, Magnet Wire Terminals
-
- SIAMEZE
- TE 内部编号 1601262-2
- TE 内部产品描述 TRIPLE TAB,QUAD,MMD,SMZ
-
漆包线端子类型 : 公端
-
对接公端宽度 : 1.3 mm [ .051 in ]
-
对接公端厚度 : .83 mm [ .033 in ]
-
与孔位尺寸兼容 : 尺寸 1
-
电磁线尺寸 (mm): .09
文档
产品图纸
- TRIPLE TAB, QUAD COMPLIANT BEAM, SIAMEZE TERMINAL ENG_CD_1601262_A1.pdf 英文版本
- P.C. BOARD TAB SIAMEZE POCKET SPECIFICATION 英文版本
- P.C. BOARD TAB SIAMEZE POCKET SPECIFICATION ENG_CD_1601424_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1601262-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1601262-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1601262-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1601262-2_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13166_E1.pdf 英文版本
- 产品规格 ENG_SS_108-2085_C.pdf 英文版本
- 合格检测报告 ENG_SS_501-723_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
与分离式电线类型兼容 : 实芯, 漆包线
主体特性
-
与孔位尺寸兼容 : 尺寸 1
接触件特性
-
漆包线端子类型 : 公端
-
对接公端宽度 : 1.3 mm [ .051 in ]
-
对接公端厚度 : .83 mm [ .033 in ]
-
端子电镀材料 : 银
-
端子底板材料 : 镍
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
接合固定类型 : 倒钩
尺寸
-
端子高度 : 10.08 mm [ .397 in ]
-
电磁线尺寸 (mm): .09
-
电磁线尺寸 (AWG): 27.5
-
材料厚度（电磁线侧） : .51 mm [ .02 in ]
-
产品长度 : 23.1 mm [ .909 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装方法 : Reel
