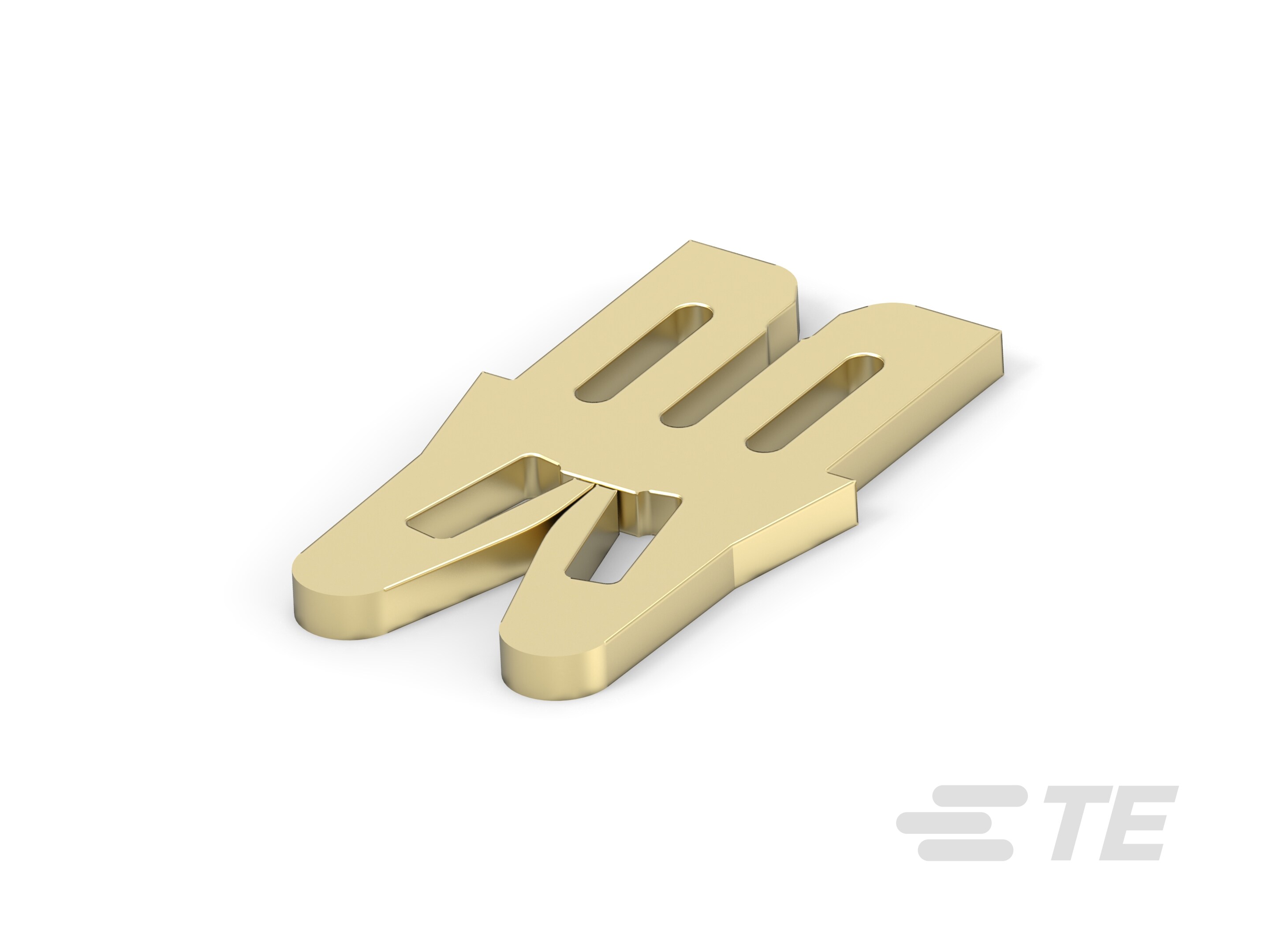

Wire-to-Wire Magnet Wire Terminal, 36 – 27 AWG, .13 – .36 mm, Insulation Displacement (IDC), 20 AWG Lead Wire, .5 mm² Lead Wire, SIAMEZE
1601237-1
Wire-to-Wire Magnet Wire Terminal, 36 – 27 AWG, .13 – .36 mm, Insulation Displacement (IDC), 20 AWG Lead Wire, .5 mm² Lead Wire, SIAMEZE
-
- SIAMEZE
- TE 内部编号 1601237-1
- TE 内部产品描述 WIRE2WIRE,FINE,SMZ
-
漆包线端子类型 : 线对线
-
引线尺寸 (AWG): 20
-
引线尺寸 (mm²): .5
-
电磁线尺寸 (mm): .13 – .36
-
电磁线尺寸 (AWG): 36 – 27
文档
产品图纸
- FINE WIRE RANGE TO 20 AWG. SEMI-RIGID SIAMEZE TERMINAL ENG_CD_1601237_A2.pdf 英文版本
- BUSSED AND SINGLE HIGH CARRIER SIAMEZE POCKET SPECIFICATION 英文版本
- BUSSED AND SINGLE HIGH CARRIER SIAMEZE POCKET SPECIFICATION ENG_CD_1601433_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1601237-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1601237-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1601237-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1601237-1_A.3d_stp.zip 英文版本
数据表/目录页
- 1-1773702-7 _IDC_Magnet_Wire ENG_DS_1-1773702-7_IDC_Magnet_Wire_0114_final_ENG_DS_82221_MagnetWire_01082014_final.pdf 英文版本
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13166_E2.pdf 英文版本
- 产品规格 ENG_SS_108-2244_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯 | 漆包线
接触件特性
-
漆包线端子类型 : 线对线
-
端子电镀材料 : 无镀层
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
尺寸
-
端子高度 : 3.18 mm [ .125 in ]
-
引线尺寸 (AWG): 20
-
引线尺寸 (mm²): .5
-
电磁线尺寸 (mm): .13 – .36
-
电磁线尺寸 (AWG): 36 – 27
-
材料厚度（电磁线侧） : .51 mm [ .02 in ]
-
产品长度 : 7.62 mm [ .3 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装方法 : Reel
