1601156-1

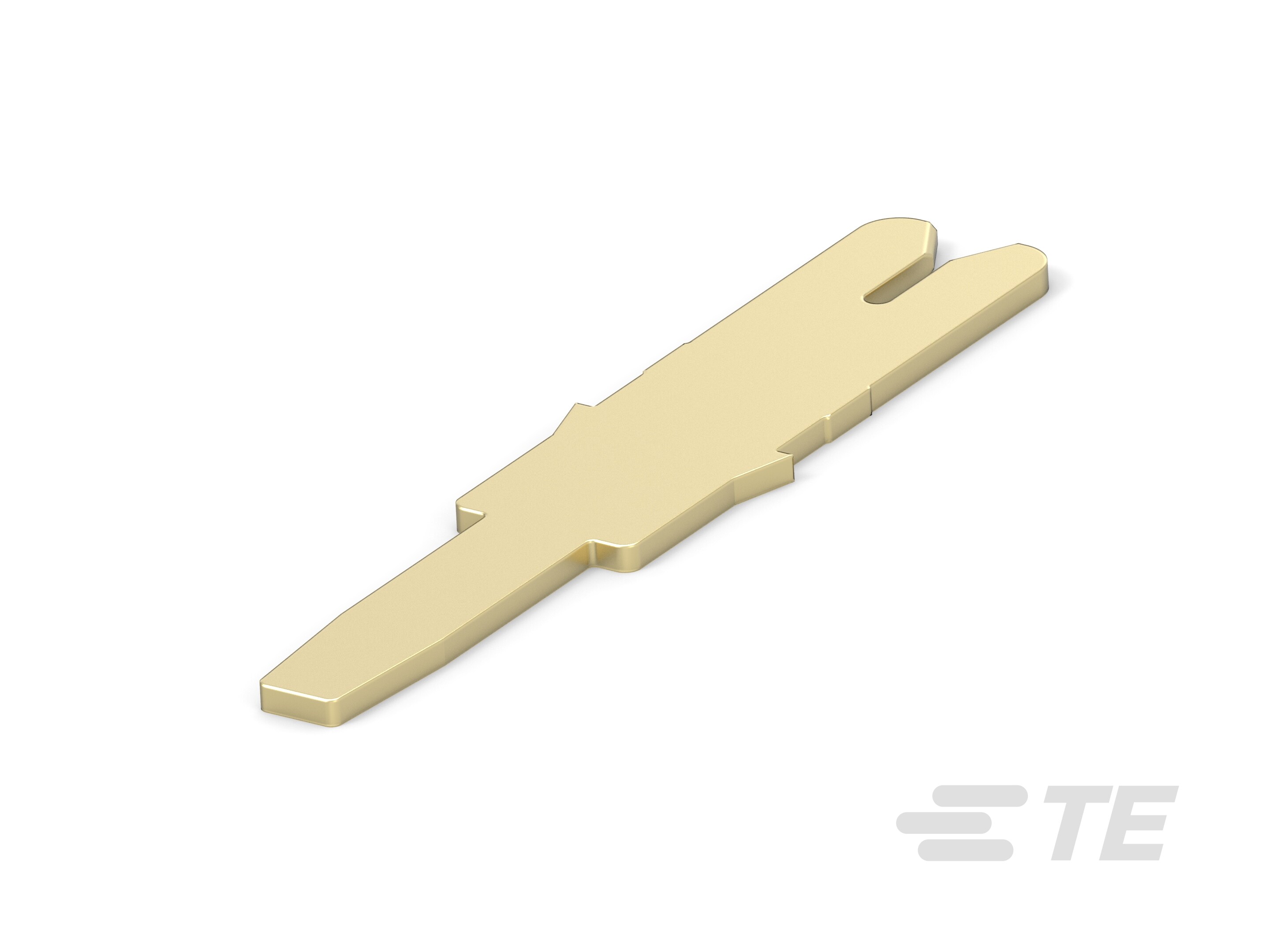

Tab Magnet Wire Terminal, Insulation Displacement (IDC), 2.11 mm [.083 in] Tab Width, 20 AWG Lead Wire, .5 mm² Lead Wire, Unplated Plating, SIAMEZE
1601156-1
Tab Magnet Wire Terminal, Insulation Displacement (IDC), 2.11 mm [.083 in] Tab Width, 20 AWG Lead Wire, .5 mm² Lead Wire, Unplated Plating, SIAMEZE
-
- SIAMEZE
- TE 内部编号 1601156-1
- TE 内部产品描述 159-027-000=LEADWIRE2GROUND,SMZ
- 别名 ID 159-027-000
-
漆包线端子类型 : 公端
-
对接公端宽度 : 2.11 mm [ .083 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
引线尺寸 (AWG): 20
-
引线尺寸 (mm²): .5
文档
产品图纸
- GROUND TAB TO 20 AWG. SEMI-RIGID I.D.C. SIAMEZE TERMINAL 英文版本
- GROUND TAB TO 20 AWG. SEMI-RIGID I.D.C. SIAMEZE TERMINAL ENG_CD_1601156_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1601156-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1601156-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1601156-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1601156-1_C.3d_stp.zip 英文版本
数据表/目录页
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13166_E2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 引线
接触件特性
-
漆包线端子类型 : 公端
-
对接公端宽度 : 2.11 mm [ .083 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
端子电镀材料 : 无镀层
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
尺寸
-
端子高度 : 7.49 mm [ .295 in ]
-
引线尺寸 (AWG): 20
-
引线尺寸 (mm²): .5
-
材料厚度（电磁线侧） : .51 mm [ .02 in ]
-
产品长度 : 20.8 mm [ .818 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装方法 : Reel
