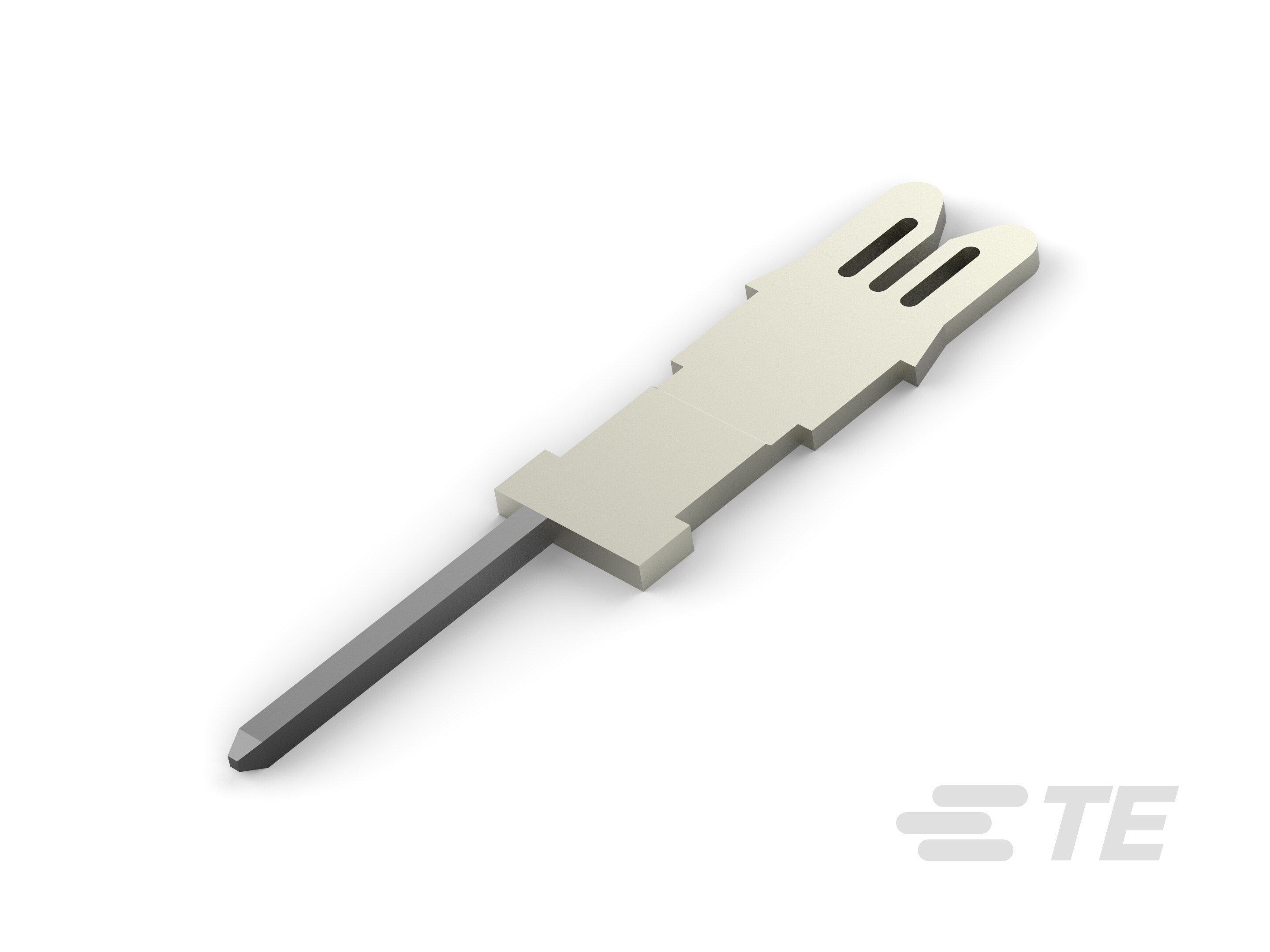

Pin Magnet Wire Terminal, 20 AWG, .81 mm, Insulation Displacement (IDC), Tin Plating, 19.81 mm [.78 in] Length, Reel, Copper Wire, SIAMEZE
1601144-3
Pin Magnet Wire Terminal, 20 AWG, .81 mm, Insulation Displacement (IDC), Tin Plating, 19.81 mm [.78 in] Length, Reel, Copper Wire, SIAMEZE
-
- SIAMEZE
- TE 内部编号 1601144-3
- TE 内部产品描述 159-003-120=PIN.024SQ,MMD,SMZ
- 别名 ID 159-003-120
-
漆包线端子类型 : 插针
-
接合插针直径 : .99 mm [ .039 in ]
-
电磁线尺寸 (mm): .81
-
电磁线尺寸 (AWG): 20
-
线缆端接方法 : 绝缘刺破 (IDC)
文档
产品图纸
- MULTIPLE WIRE I.D.C.TO OFFSET SQUARE PIN SIAMEZE TERMINAL ENG_CD_1601144_B3_baseFilename.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1601144-3_D_c-1601144-3-d-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_1601144-3_D_c-1601144-3-d.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1601144-3_D_c-1601144-3-d.3d_igs.zip 英文版本
- ENG_CVM_CVM_1601144-3_D_c-1601144-3-d.3d_stp.zip 英文版本
数据表/目录页
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13166_E2.pdf 英文版本
- 产品规格 ENG_SS_108-2085_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯 | 漆包线
接触件特性
-
漆包线端子类型 : 插针
-
接合插针直径 : .99 mm [ .039 in ]
-
端子电镀材料 : 锡
-
端子底板材料 : 镍
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
尺寸
-
端子高度 : 6.99 mm [ .275 in ]
-
电磁线尺寸 (mm): .81
-
电磁线尺寸 (AWG): 20
-
材料厚度（电磁线侧） : .51 mm [ .02 in ]
-
产品长度 : 19.81 mm [ .78 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装方法 : Reel
