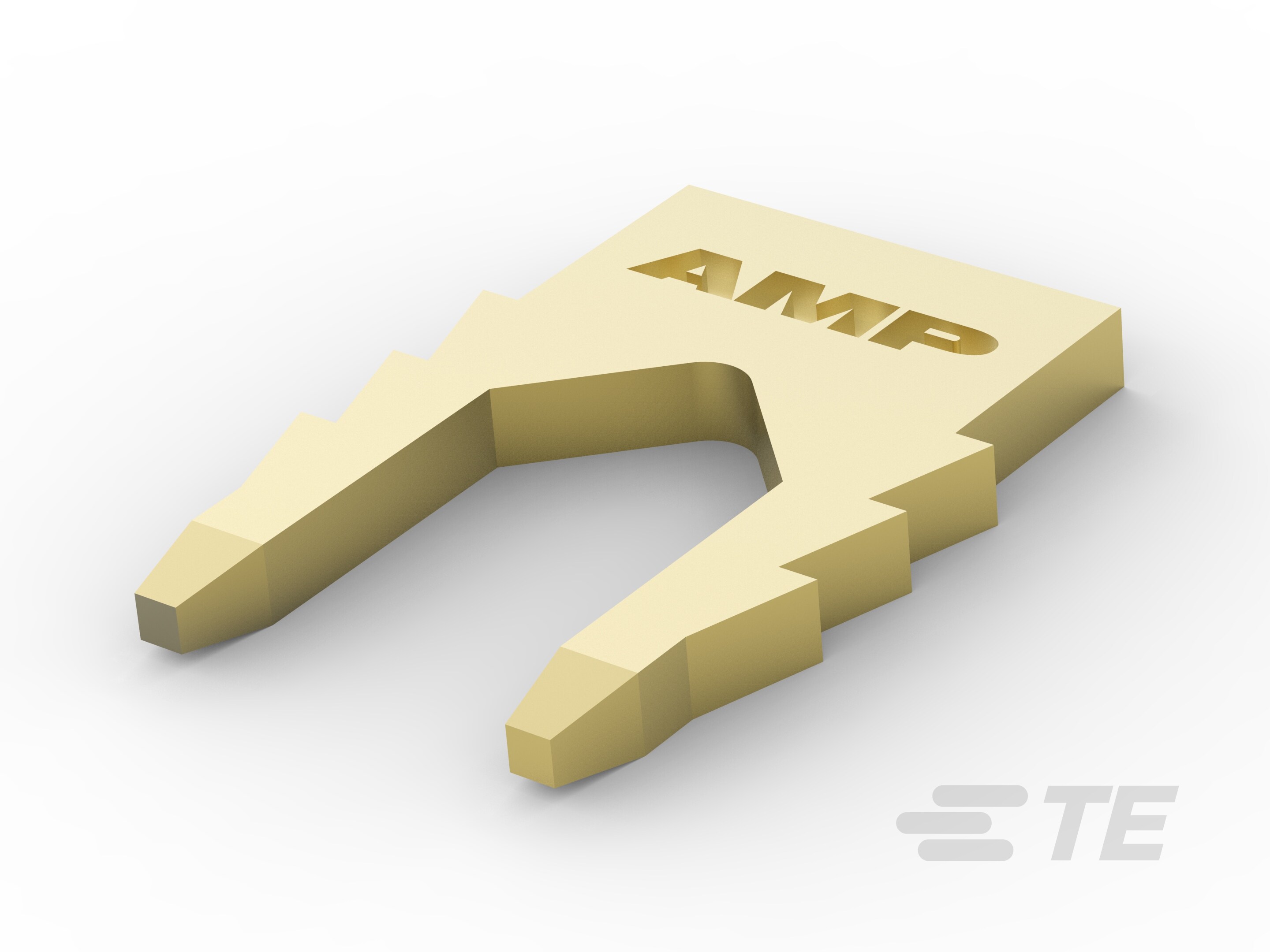

1601140-1
Wire-to-Wire, 22 – 18 AWG Lead Wire, .32 – .82 mm² Lead Wire, Insulation Displacement (IDC), Unplated Plating, SIAMEZE, Magnet Wire Terminals
1601140-1
Wire-to-Wire, 22 – 18 AWG Lead Wire, .32 – .82 mm² Lead Wire, Insulation Displacement (IDC), Unplated Plating, SIAMEZE, Magnet Wire Terminals
-
- SIAMEZE
- TE 内部编号 1601140-1
- TE 内部产品描述 153-001-000=LEADLOK2,SMZ
- 别名 ID 153-001-000
-
漆包线端子类型 : 线对线
-
引线尺寸 (AWG): 22 – 18
-
引线尺寸 (mm²): .32 – .82
-
线缆端接方法 : 绝缘刺破 (IDC)
-
材料厚度（电磁线侧） : .64 mm [ .025 in ]
文档
产品图纸
- LEAD-LOK II STRAIN RELIEF TERMINAL ENG_CD_1601140_C4.pdf 英文版本
- STANDARD LEAD WIRE/LEAD-LOK SIAMEZE POCKET SPECIFICATION 英文版本
- STANDARD LEAD WIRE/LEAD-LOK SIAMEZE POCKET SPECIFICATION ENG_CD_1601421_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1601140-1_F.pdf 3D
- 下载查看 ENG_CVM_CVM_1601140-1_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1601140-1_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_1601140-1_F.3d_stp.zip 英文版本
数据表/目录页
- 1654742_HOUSEHOLD_APPLIANCES_RAST5 ENG_CS_1654742_HOUSEHOLD_APPLIANCES_RAST5_0504.pdf 英文版本
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf 英文版本
- 1-1773702-7 _IDC_Magnet_Wire ENG_DS_1-1773702-7_IDC_Magnet_Wire_0114_final_ENG_DS_82221_MagnetWire_01082014_final.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13166_E2.pdf 英文版本
- 产品规格 ENG_SS_108-2085_C.pdf 英文版本
- 合格检测报告 ENG_SS_501-723_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
与分离式电线类型兼容 : 实芯, 绞线
接触件特性
-
漆包线端子类型 : 线对线
-
端子电镀材料 : 无镀层
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
尺寸
-
端子高度 : 6.35 mm [ .25 in ]
-
引线尺寸 (AWG): 22 – 18
-
引线尺寸 (mm²): .32 – .82
-
材料厚度（电磁线侧） : .64 mm [ .025 in ]
-
产品长度 : 6.35 mm [ .25 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装方法 : Reel
