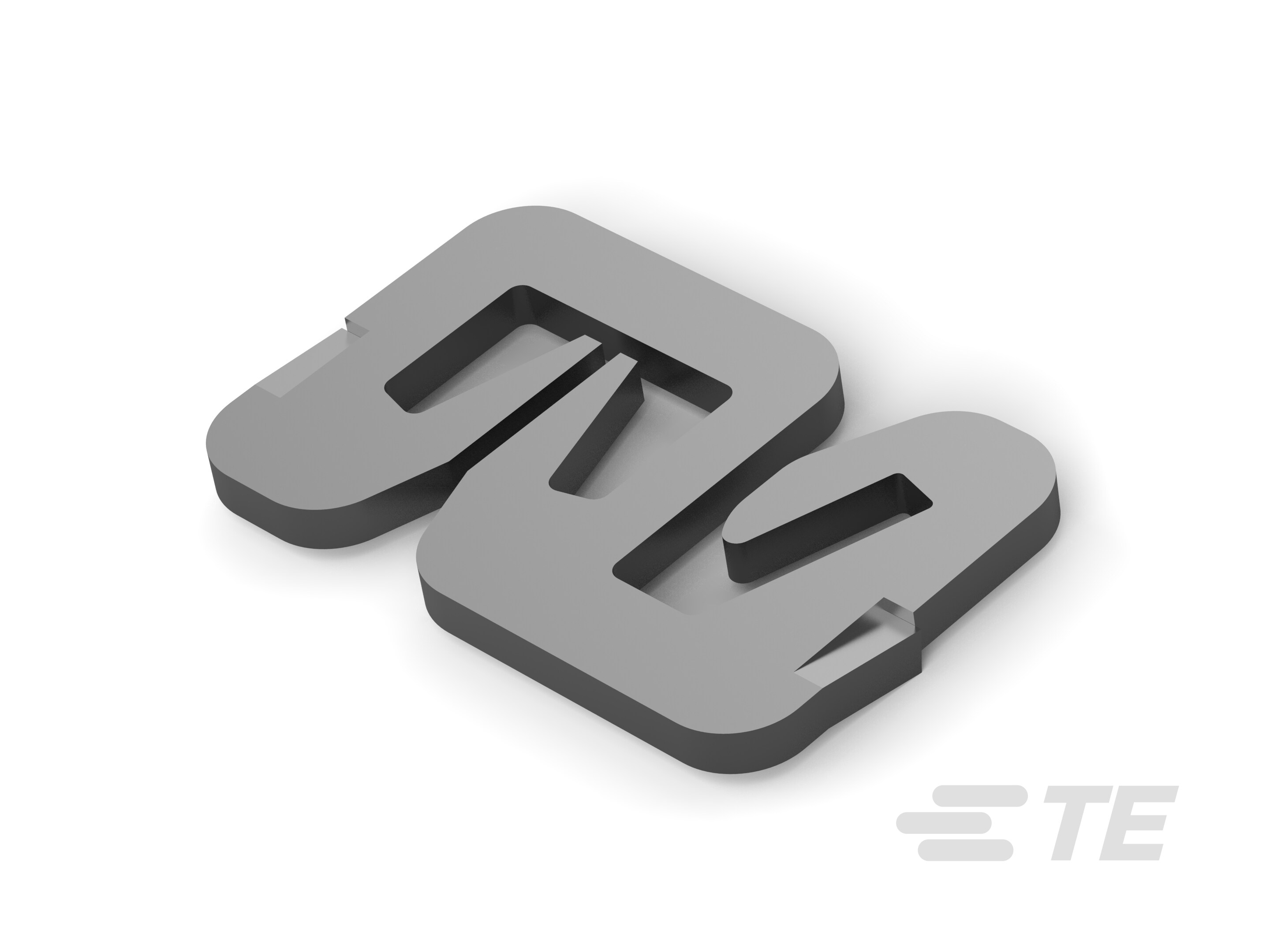

1601137-2
Blade Receptacle Magnet Wire Terminal, 23 – 15 AWG, .56 – 1.47 mm, Insulation Displacement (IDC), Tin Plating, 7.87 mm [.3 in] Length, Reel, SIAMEZE
1601137-2
Blade Receptacle Magnet Wire Terminal, 23 – 15 AWG, .56 – 1.47 mm, Insulation Displacement (IDC), Tin Plating, 7.87 mm [.3 in] Length, Reel, SIAMEZE
-
- SIAMEZE
- TE 内部编号 1601137-2
- TE 内部产品描述 151-003-014=WIRE2BLADE,MED,SMZ
- 别名 ID 151-003-014
-
漆包线端子类型 : 刀片母端
-
电磁线尺寸 (mm): .56 – 1.47
-
电磁线尺寸 (AWG): 23 – 15
-
线缆端接方法 : 绝缘刺破 (IDC)
-
材料厚度（电磁线侧） : .81 mm [ .032 in ]
文档
产品图纸
- MEDIUM RANGE WIRE TO BLADE RECEPTACLE SIAMEZE TERMINAL 英文版本
- MEDIUM RANGE WIRE TO BLADE RECEPTACLE SIAMEZE TERMINAL ENG_CD_1601137_C.pdf 英文版本
- MEDIUM DUTY / EDGE CONNECTOR SIAMEZE POCKET SPECIFICATION 英文版本
- MEDIUM DUTY / EDGE CONNECTOR SIAMEZE POCKET SPECIFICATION ENG_CD_1601437_O.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1601137-2_C.pdf 英文版本
- 下载查看 ENG_CVM_1601137-2_C.3d_igs.zip 英文版本
- ENG_CVM_1601137-2_C.3d_stp.zip 英文版本
- ENG_CVM_1601137-2_C.2d_dxf.zip 英文版本
数据表/目录页
- 1654742_HOUSEHOLD_APPLIANCES_RAST5 ENG_CS_1654742_HOUSEHOLD_APPLIANCES_RAST5_0504.pdf 英文版本
- 1-1773702-7 _IDC_Magnet_Wire ENG_DS_1-1773702-7_IDC_Magnet_Wire_0114_final_ENG_DS_82221_MagnetWire_01082014_final.pdf 英文版本
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13210_C.pdf 英文版本
- 产品规格 ENG_SS_108-2239_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯 | 漆包线
接触件特性
-
漆包线端子类型 : 刀片母端
-
端子电镀材料 : 锡
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
尺寸
-
端子高度 : 6.2 mm [ .244 in ]
-
电磁线尺寸 (mm): .56 – 1.47
-
电磁线尺寸 (AWG): 23 – 15
-
材料厚度（电磁线侧） : .81 mm [ .032 in ]
-
产品长度 : 7.87 mm [ .3 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装方法 : Reel
