1601009-1

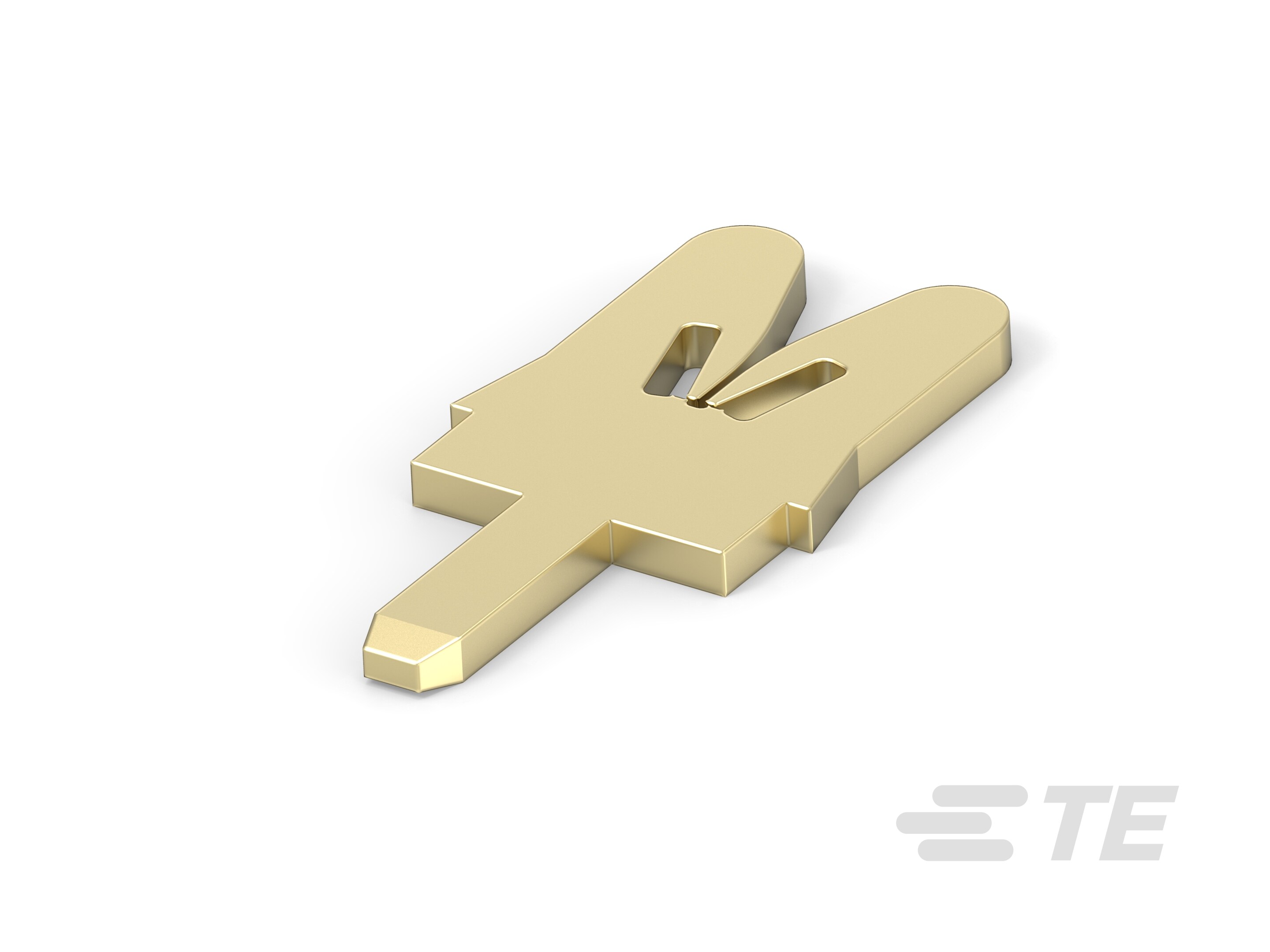

Solder Post Magnet Wire Terminal, 34 – 18 AWG, .16 – 1.02 mm, Insulation Displacement (IDC), 1.02 mm [.04 in] Tab Width, Unplated Plating, SIAMEZE

131-020-000=TAB,PCB,STD,SMZ-1601009-1

1601009-1

Solder Post Magnet Wire Terminal, 34 – 18 AWG, .16 – 1.02 mm, Insulation Displacement (IDC), 1.02 mm [.04 in] Tab Width, Unplated Plating, SIAMEZE

    • SIAMEZE
  • TE 内部编号 1601009-1
  • TE 内部产品描述 131-020-000=TAB,PCB,STD,SMZ
  • 别名 ID 131-020-000

  • 漆包线端子类型 : 焊柱

  • 对接公端宽度 : 1.02 mm [ .04 in ]

  • 对接公端厚度 : .51 mm [ .02 in ]

  • 电磁线尺寸 (mm): .16 – 1.02

  • 电磁线尺寸 (AWG): 34 – 18

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 与分离式电线类型兼容 : 实芯 | 漆包线

接触件特性

  • 漆包线端子类型 : 焊柱

  • 对接公端宽度 : 1.02 mm [ .04 in ]

  • 对接公端厚度 : .51 mm [ .02 in ]

  • 端子电镀材料 : 无镀层

  • 端子方向 : 直式

端接特性

  • 线缆端接方法 : 绝缘刺破 (IDC)

机械附件

  • 接合固定类型 : 倒钩

尺寸

  • 端子高度 : 3.18 mm [ .125 in ]

  • 电磁线尺寸 (mm): .16 – 1.02

  • 电磁线尺寸 (AWG): 34 – 18

  • 材料厚度（电磁线侧） : .51 mm [ .02 in ]

  • 产品长度 : 8.76 mm [ .345 in ]

使用环境

  • 绝缘选项 : 非绝缘

操作/应用

  • 与电线基础材料兼容 : 铜

包装特性

  • 封装数量 : 30000

  • 封装方法 : Reel
