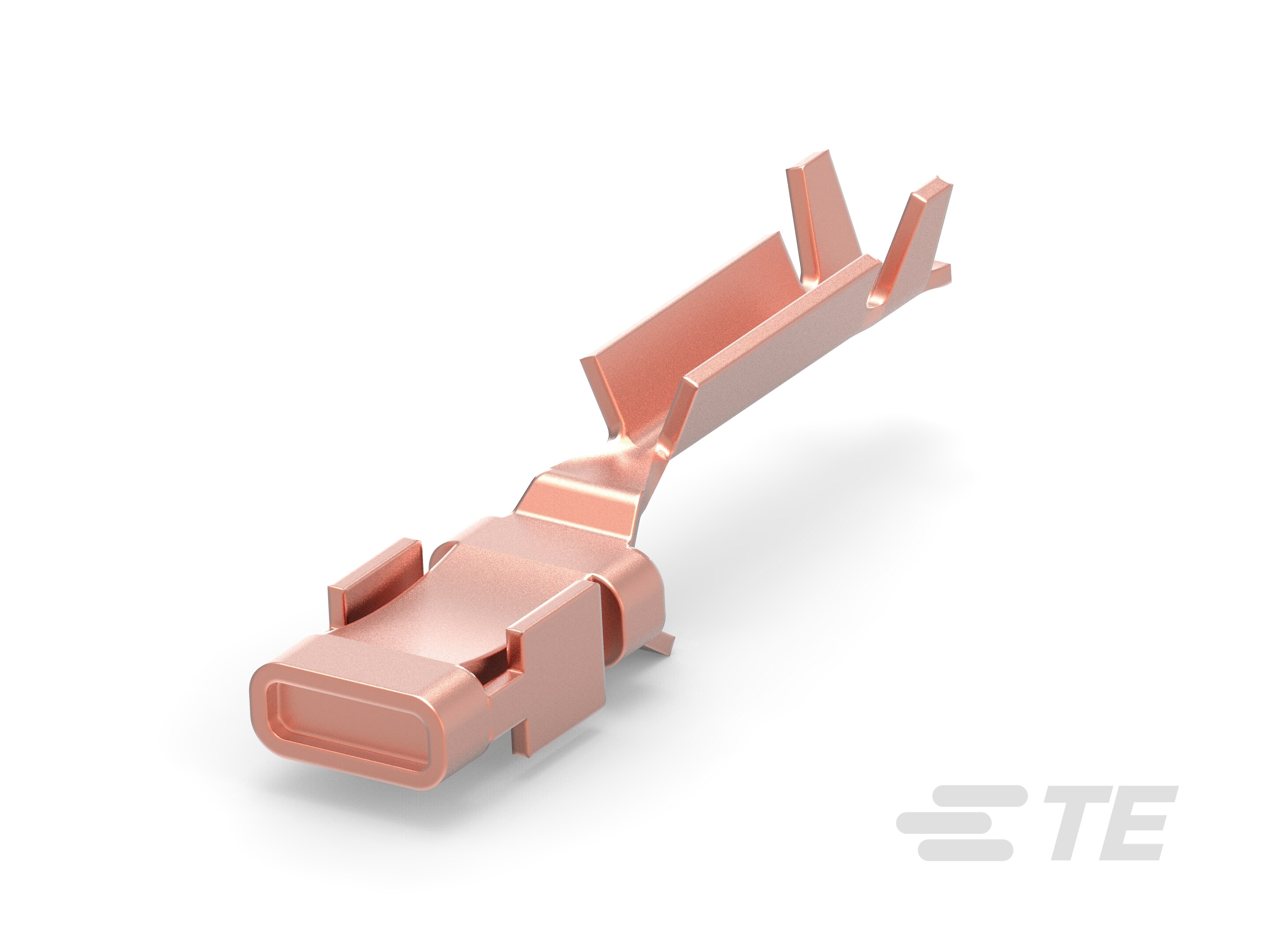

1599721-1
Quick Disconnect Receptacle, 27 – 21 AWG, .1 – .41 mm² Wire, 200 – 850 CMA, Stator - Straight Reverse, Phosphor Bronze, Unplated Plating, AMPLIVAR
1599721-1
Quick Disconnect Receptacle, 27 – 21 AWG, .1 – .41 mm² Wire, 200 – 850 CMA, Stator - Straight Reverse, Phosphor Bronze, Unplated Plating, AMPLIVAR
-
- AMPLIVAR
- TE 内部编号 1599721-1
- TE 内部产品描述 TAB REC, STATOR, AMPLIVAR
-
快速断开端子类型 : 母端
-
线径 (AWG): 27 – 21
-
线径 (mm²): .1 – .41
-
线径 (CMA): 200 – 850
-
端子方向 : 定子 - 直式回转
文档
产品图纸
- TAB RECEPTACLE, STATOR, AMPLIVAR ENG_CD_1599721_E1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1599721-1_F1.pdf 3D
- 下载查看 ENG_CVM_CVM_1599721-1_F1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1599721-1_F1.3d_igs.zip 英文版本
- ENG_CVM_CVM_1599721-1_F1.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2003_F2.pdf 英文版本
- 产品规格 ENG_SS_108-32030_D.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 漆包线
接触件特性
-
快速断开端子类型 : 母端
-
端子方向 : 定子 - 直式回转
-
端子基材 : 磷青铜
-
端子电镀材料 : 无镀层
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .33 mm [ .013 in ]
-
产品长度 : 15.5 mm [ .61 in ]
-
线径 (AWG): 27 – 21
-
线径 (mm²): .1 – .41
-
线径 (CMA): 200 – 850
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]
包装特性
-
封装数量 : 10000
-
封装方法 : Box
其他
-
线路 : AMPLIVAR
