1589798-5

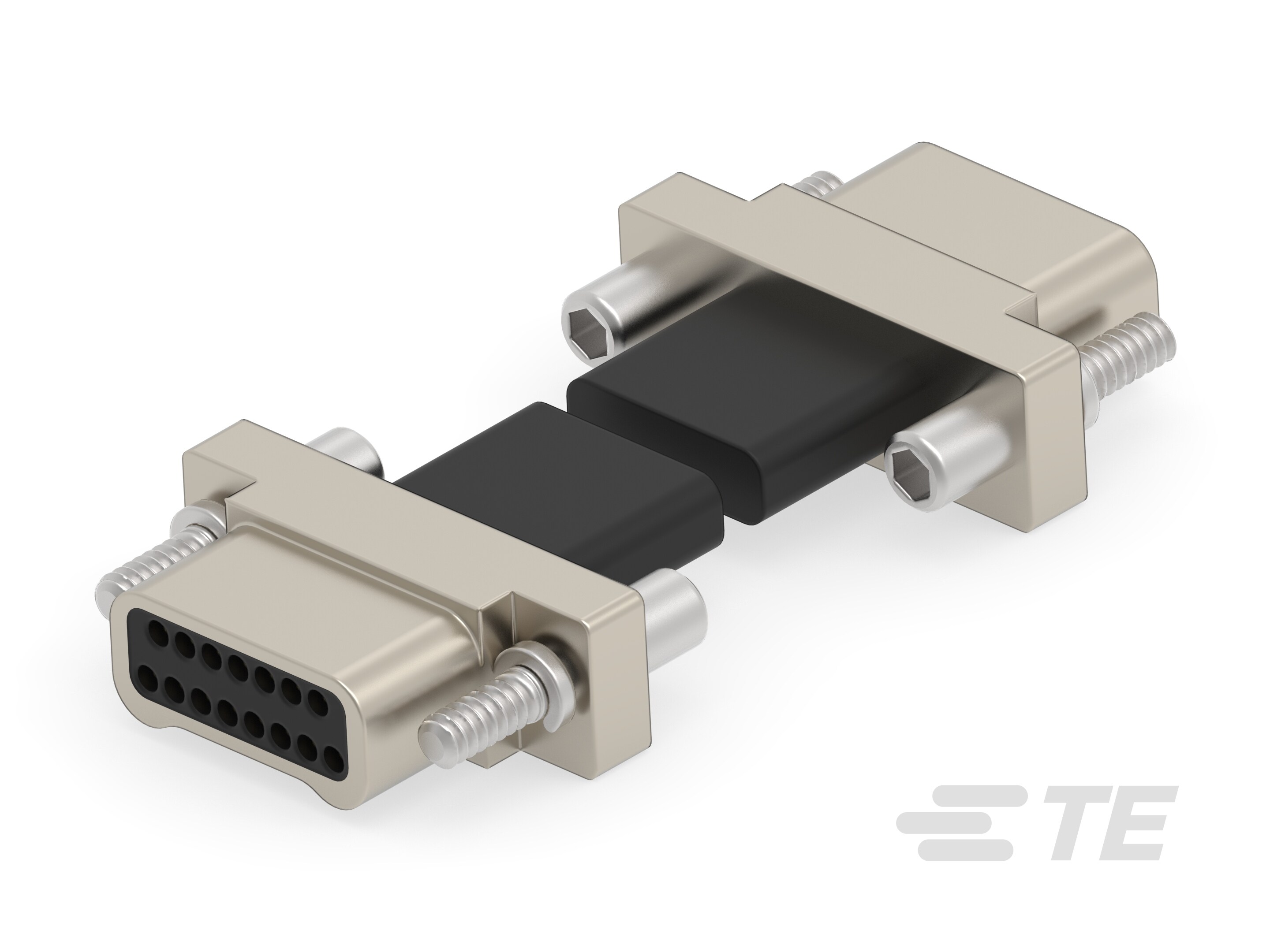

15 Position D-Shaped Connector, Jumper, Board-to-Board, Cable Mount (Free-Hanging), .64 mm [.025 in] Centerline, Wire & Cable, Power & Signal
1589798-5
15 Position D-Shaped Connector, Jumper, Board-to-Board, Cable Mount (Free-Hanging), .64 mm [.025 in] Centerline, Wire & Cable, Power & Signal
-
- Nanonics
- TE 内部编号 1589798-5
- TE 内部产品描述 JTM015PD2DCC07N
- 所有 NANONICS DUALOBE Connectors: Jumper Assembly, 2 Row (5)
-
位数 : 15
-
连接器和壳体类型 : 跳线
-
连接器系统 : 板对板
-
连接器安装类型 : 电缆安装（自由悬挂）
-
中心线（间距） : .64 mm [ .025 in ]
文档
产品图纸
- JUMPER ASSEMBLY, PLUG TO PLUG, TWO ROW DUALOBE, PLASTIC OR METAL, HIGH TO LOW IN ROW 英文版本
- JUMPER ASSEMBLY, PLUG TO PLUG, TWO ROW DUALOBE, PLASTIC OR METAL, HIGH TO LOW IN ROW ENG_CD_1589798_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1589798-5_1.pdf 3D
- 下载查看 ENG_CVM_CVM_1589798-5_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_1589798-5_1.3d_stp.zip 英文版本
- ENG_CVM_CVM_1589798-5_1.2d_dxf.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 跳线
-
连接器系统 : 板对板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 15
接触件特性
-
端子基材 : 铍铜合金
-
端子接触部电镀材料 : 金 (Au)
-
端子额定电流（最大值） (A): 1
-
端子选项 : 已安装
端接特性
-
线缆端接方法 : 预端接悬空引线
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
-
安装硬件 : 卡式锁紧螺丝内六角螺钉
壳体特性
-
外壳材料 : 铝
-
中心线（间距） : .64 mm [ .025 in ]
使用环境
-
工组温度范围 : -200 – 200 °C [ -328 – 392 °F ]
操作/应用
-
电路应用 : 电源和信号
