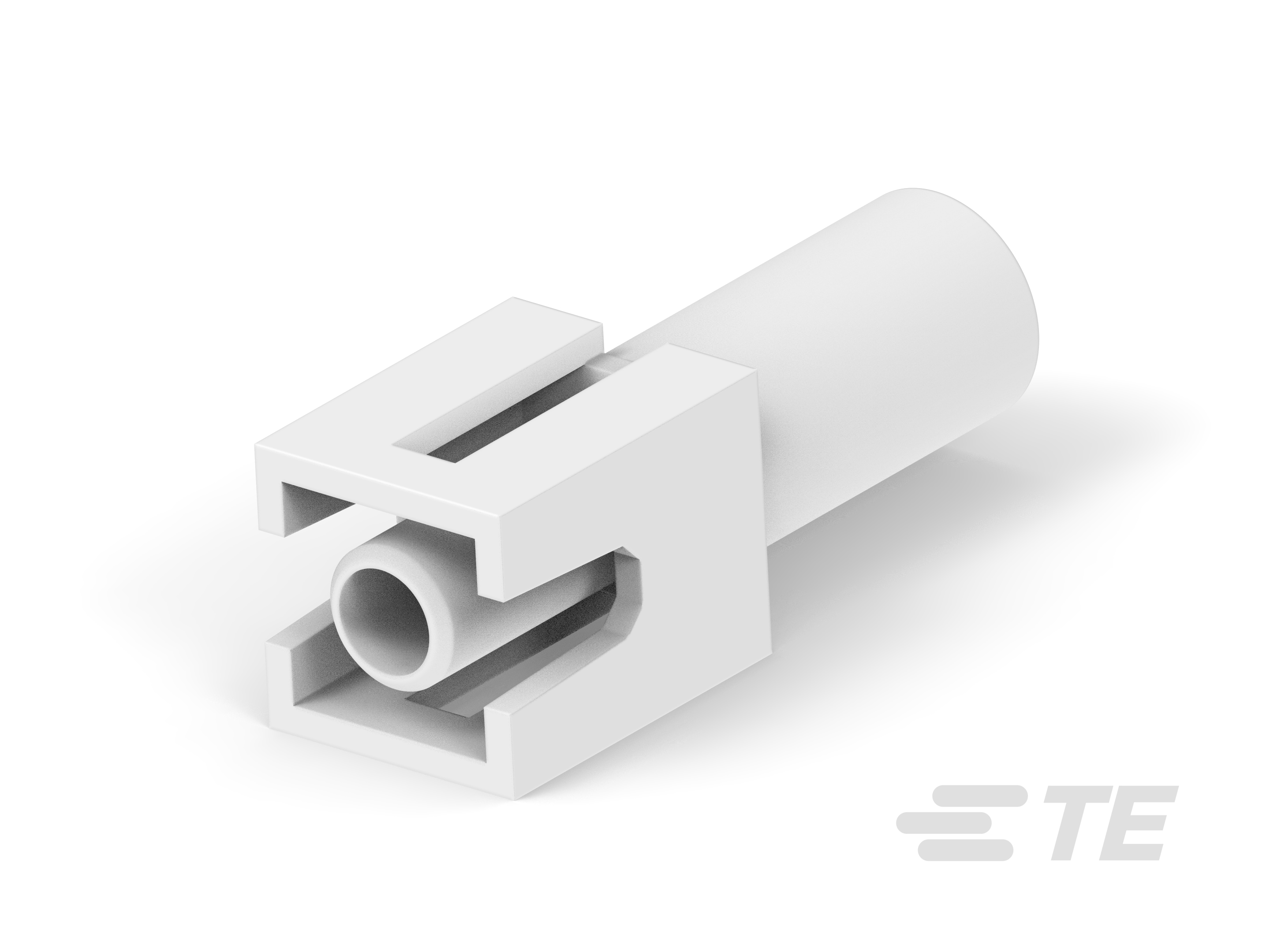

1586843-1
1 Position, Receptacle, Housing, Crimp, Wire-to-Wire, UL 94V-2, 1 Row, 600 VAC, Wire & Cable, Power & Signal, Universal MATE-N-LOK
1586843-1
1 Position, Receptacle, Housing, Crimp, Wire-to-Wire, UL 94V-2, 1 Row, 600 VAC, Wire & Cable, Power & Signal, Universal MATE-N-LOK
-
- MATE-N-LOK
- 通用 MATE-N-LOK
- TE 内部编号 1586843-1
- TE 内部产品描述 01P UMNL CAP HSG NATL, GW
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
线缆端接方法 : 压接
-
连接器系统 : 线到线
-
壳体内的端子定位力 : 不带
文档
产品图纸
- CAP,SINGLE CIRCUIT, UNIVERSAL MATE-N-LOK(TM) ENG_CD_1586843_B2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1586843-1_A.pdf 英文版本
- 下载查看 ENG_CVM_1586843-1_A.3d_igs.zip 英文版本
- ENG_CVM_1586843-1_A.3d_stp.zip 英文版本
- ENG_CVM_1586843-1_A.2d_dxf.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-1010_V3.pdf 英文版本
- 产品规格 ENG_SS_108-1053_E_108-1053_E.pdf 英文版本
- ENG_SS_108-1031_N2.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 1
-
行数 : 1
电气特征
-
工作电压 (VAC): 600
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
多端子类型 : 不带
-
壳体内的端子定位力 : 不带
-
端子类型 : 插针
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
与已批准的标准产品兼容 : UL E28476
-
UL 等级 : 获得认可
-
与机构/标准产品兼容 : UL | VDE
-
UL 阻燃性等级 : UL 94V-2
-
灼热丝额定值 : GWT 750°C（无火焰）
包装特性
-
封装数量 : 1
-
封装方法 : 包装
