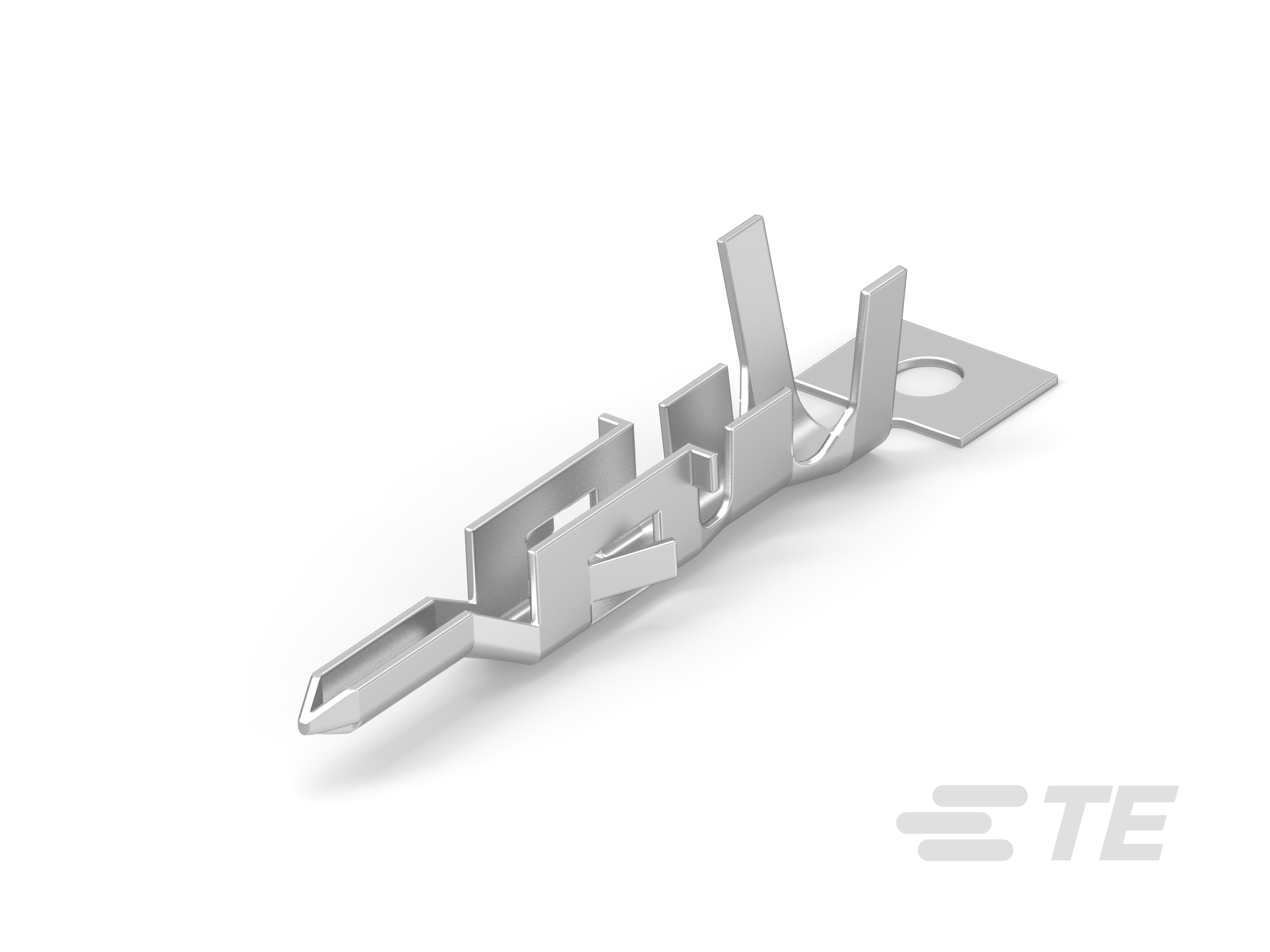

1586314-3
Pin Contact, Tin (Sn), 600 VAC, Locking Lance Contact Retention, Discrete Wire, 24 – 18 AWG, .2 – .8 mm² Wire, Crimp, Phosphor Bronze, Signal
1586314-3
Pin Contact, Tin (Sn), 600 VAC, Locking Lance Contact Retention, Discrete Wire, 24 – 18 AWG, .2 – .8 mm² Wire, Crimp, Phosphor Bronze, Signal
-
- VAL-U-LOK
- TE 内部编号 1586314-3
- TE 内部产品描述 VAL-U-LOK PIN PHBZ SN 24-18 LP
-
端子类型 : 插针
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 锡
-
工作电压 (VAC): 600
-
壳体内的端子定位力 : 带有
文档
产品图纸
- TERMINAL LOOSE PIECE, PIN VAL-U-LOK(TM) ENG_CD_1586314_C2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_1586314-3_C.pdf 3D
- 下载查看 ENG_CVM_1586314-3_C.3d_igs.zip 英文版本
- ENG_CVM_1586314-3_C.3d_stp.zip 英文版本
- ENG_CVM_1586314-3_C.2d_dxf.zip 英文版本
数据表/目录页
- SOFT_SHELL_PIN_AND_SOCKET_CONNECTORS_CATALOG ENG_CS_82181_SOFTSHELL_HIGH_DENSITY_0508.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13172_W2.pdf 英文版本
- 产品规格 ENG_SS_108-2112_D2.pdf 英文版本
- 合格检测报告 ENG_SS_501-534_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
结构特性
-
与线缆类型兼容 : 分离式导线
电气特征
-
工作电压 (VAC): 600
接触件特性
-
端子接合区域电镀材料厚度 : 2.54 µm [ 100 µin ]
-
端子类型 : 插针
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 锡
-
壳体内的端子定位力 : 带有
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 9
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定枪
尺寸
-
兼容的绝缘直径范围 : 1.5 – 2.4 mm [ .059 – .094 in ]
-
线径 (AWG): 24 – 18
-
线径 (mm²): .2 – .8
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
与机构/标准产品兼容 : CSA | UL
包装特性
-
封装数量 : 500
-
封装方法 : Bag
