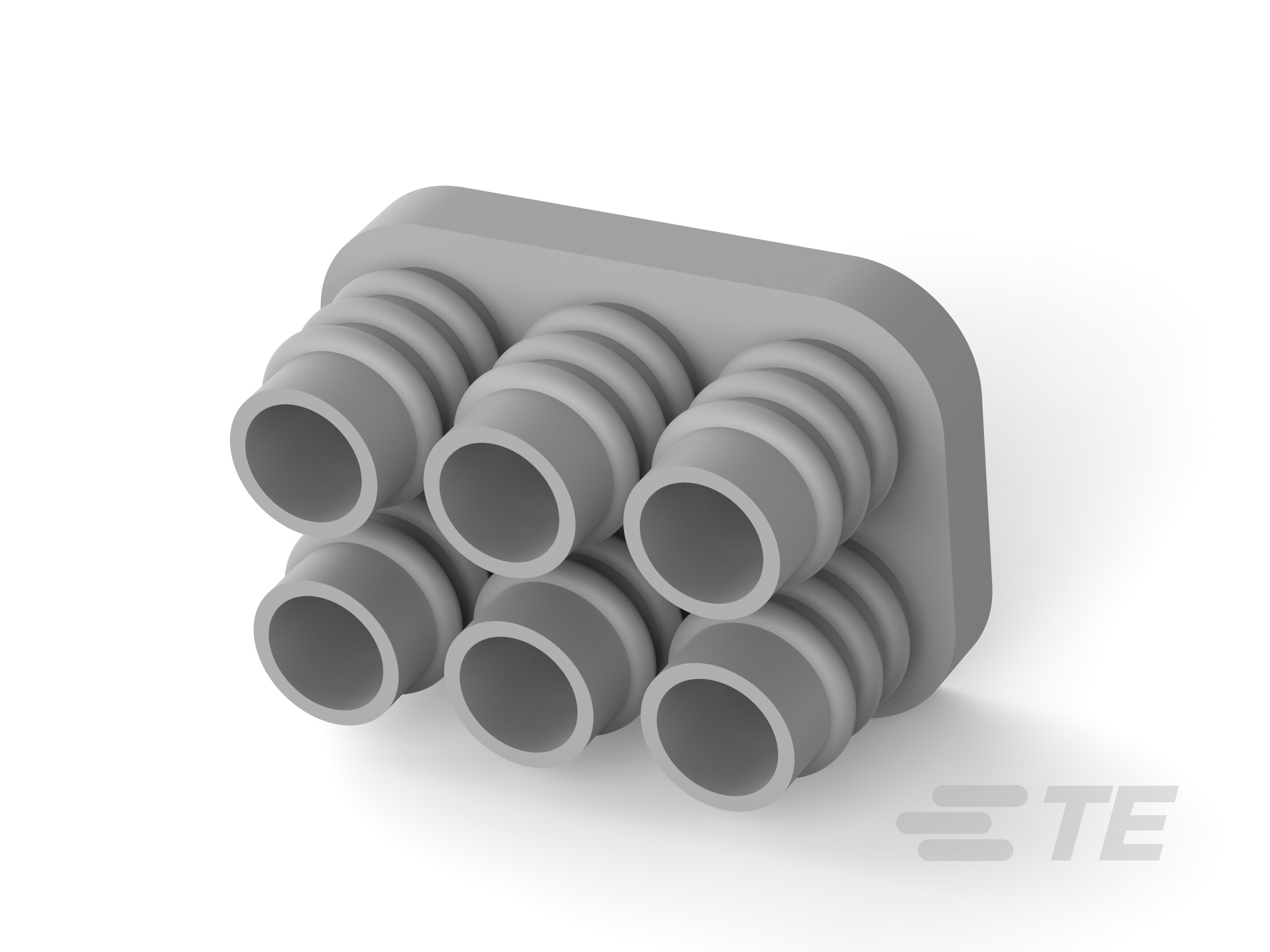

1586099-1
Wire Seal, -55 – 105 °C [-67 – 221 °F], Gray, Silicone Rubber, 3.3 – 4.06 mm [.13 – .16 in] Insulation Diameter, 6 Position, Universal MATE-N-LOK
1586099-1
Wire Seal, -55 – 105 °C [-67 – 221 °F], Gray, Silicone Rubber, 3.3 – 4.06 mm [.13 – .16 in] Insulation Diameter, 6 Position, Universal MATE-N-LOK
-
- MATE-N-LOK
- 通用 MATE-N-LOK
- TE 内部编号 1586099-1
- TE 内部产品描述 06P UMNL WIRE SEAL GRAY 12AWG
-
连接器密封件和插头类型 : 导线密封
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
-
主要产品颜色 : 灰色
-
主要产品材料 : 硅橡胶
-
兼容的绝缘直径范围 : 3.3 – 4.06 mm [ .13 – .16 in ]
文档
产品图纸
- WIRE SEAL, 6 CIRCUIT, UNIVERSAL MATE-N-LOK 英文版本
- WIRE SEAL, 6 CIRCUIT, UNIVERSAL MATE-N-LOK ENG_CD_1586099_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1586099-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1586099-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1586099-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1586099-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-1010_V3.pdf 英文版本
- 产品规格 ENG_SS_108-1031-1_C.pdf 英文版本
- ENG_SS_108-1053_E_108-1053_E.pdf 英文版本
- ENG_SS_108-1031_N2.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器密封件和插头类型 : 导线密封
结构特性
-
位数 : 6
主体特性
-
主要产品颜色 : 灰色
-
主要产品材料 : 硅橡胶
壳体特性
-
中心线（间距） : 6.35 mm [ .250 in ]
尺寸
-
线径 (AWG): 12
-
线径 (mm²): 3
-
兼容的绝缘直径范围 : 3.3 – 4.06 mm [ .13 – .16 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
-
工作温度（最大值） : 105 °C [ 221 °F ]
包装特性
-
封装数量 : 500
-
封装方法 : Bag
