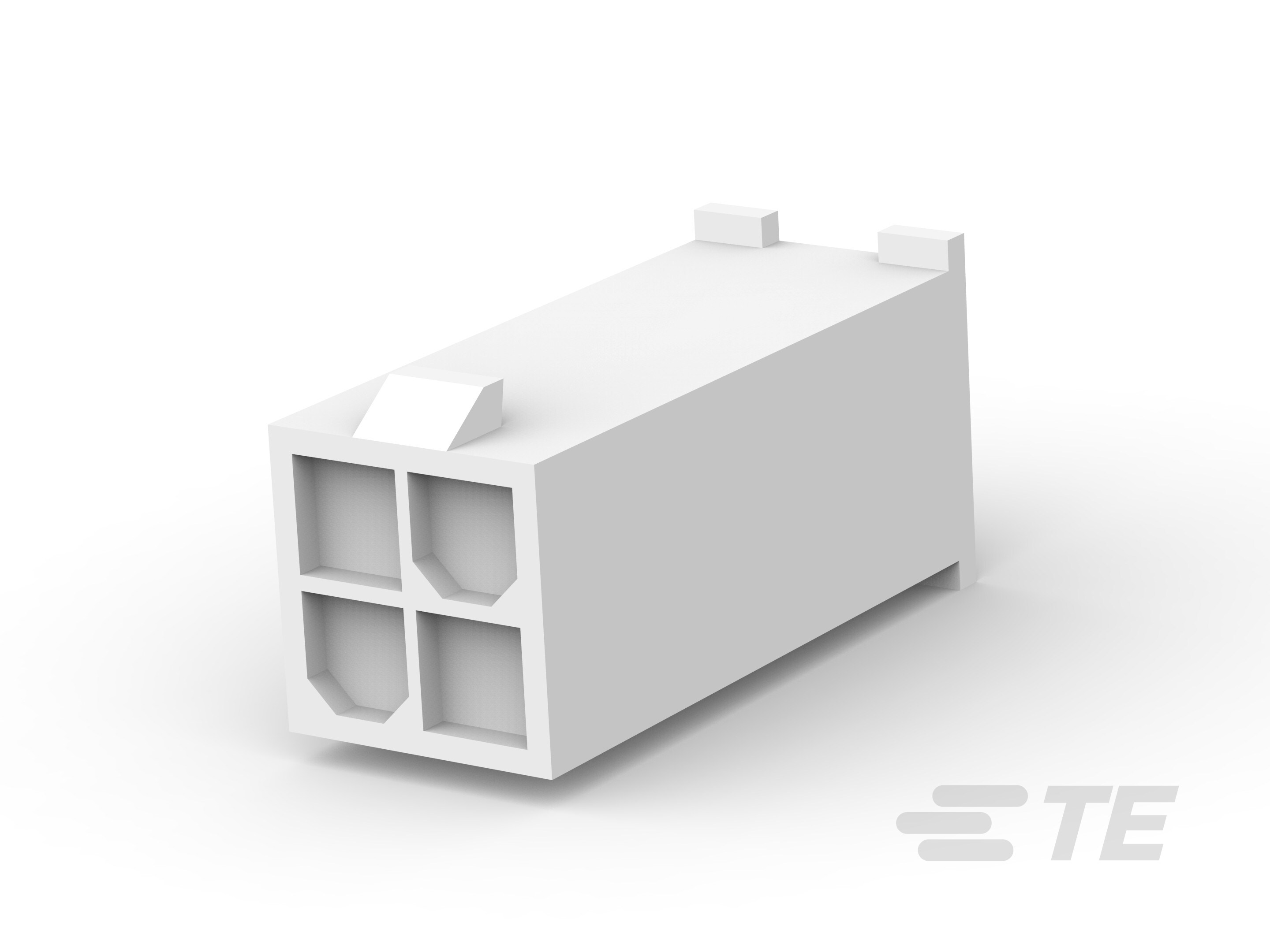

1586017-4
Housing, Plug, Crimp, Wire-to-Wire, UL 94V-0, 4 Position, 4.2 mm [.165 in] Centerline, 2 Row, 600 VAC, Rectangular Wire & Cable Connectors & Housings
1586017-4
Housing, Plug, Crimp, Wire-to-Wire, UL 94V-0, 4 Position, 4.2 mm [.165 in] Centerline, 2 Row, 600 VAC, Rectangular Wire & Cable Connectors & Housings
-
- VAL-U-LOK
- TE 内部编号 1586017-4
- TE 内部产品描述 4P FH PLUG VAL-U-LOK V0
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
线缆端接方法 : 压接
-
连接器系统 : 线到线
-
壳体内的端子定位力 : 不带
文档
产品图纸
- FREE HANGING PLUG HOUSING, V0, VAL-U-LOK(TM) ENG_CD_1586017_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1586017-4_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1586017-4_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1586017-4_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1586017-4_B.3d_stp.zip 英文版本
数据表/目录页
- SOFT_SHELL_PIN_AND_SOCKET_CONNECTORS_CATALOG ENG_CS_82181_SOFTSHELL_HIGH_DENSITY_0508.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13172_W2.pdf 英文版本
- 产品规格 ENG_SS_108-2112_D2.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-32113_A_408-32113.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
插入力 (Newton): 15
-
位数 : 4
-
行数 : 2
电气特征
-
工作电压 (VAC): 600
主体特性
-
主要产品颜色 : 白色
接触件特性
-
端子类型 : 插针
-
端子布局 : 方栅, 矩阵
-
壳体内的端子定位力 : 不带
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙
-
中心线（间距） : 4.2 mm [ .165 in ]
尺寸
-
连接器长度 : 9.6 mm [ .378 in ]
-
连接器高度 : 9.6 mm [ .378 in ]
-
连接器宽度 : 23.8 mm [ .937 in ]
-
兼容的绝缘直径范围 : 1.2 – 3.1 mm [ .047 – .122 in ]
-
行间距 : 4.2 mm [ .165 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
识别标记
-
电路识别特性 : 带有
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
-
CSA 等级 : 208567
-
与已批准的标准产品兼容 : UL E28476
-
UL 等级 : 获得认可
-
与机构/标准产品兼容 : CSA, UL
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Bag
-
封装数量 : 500
