1577964-1

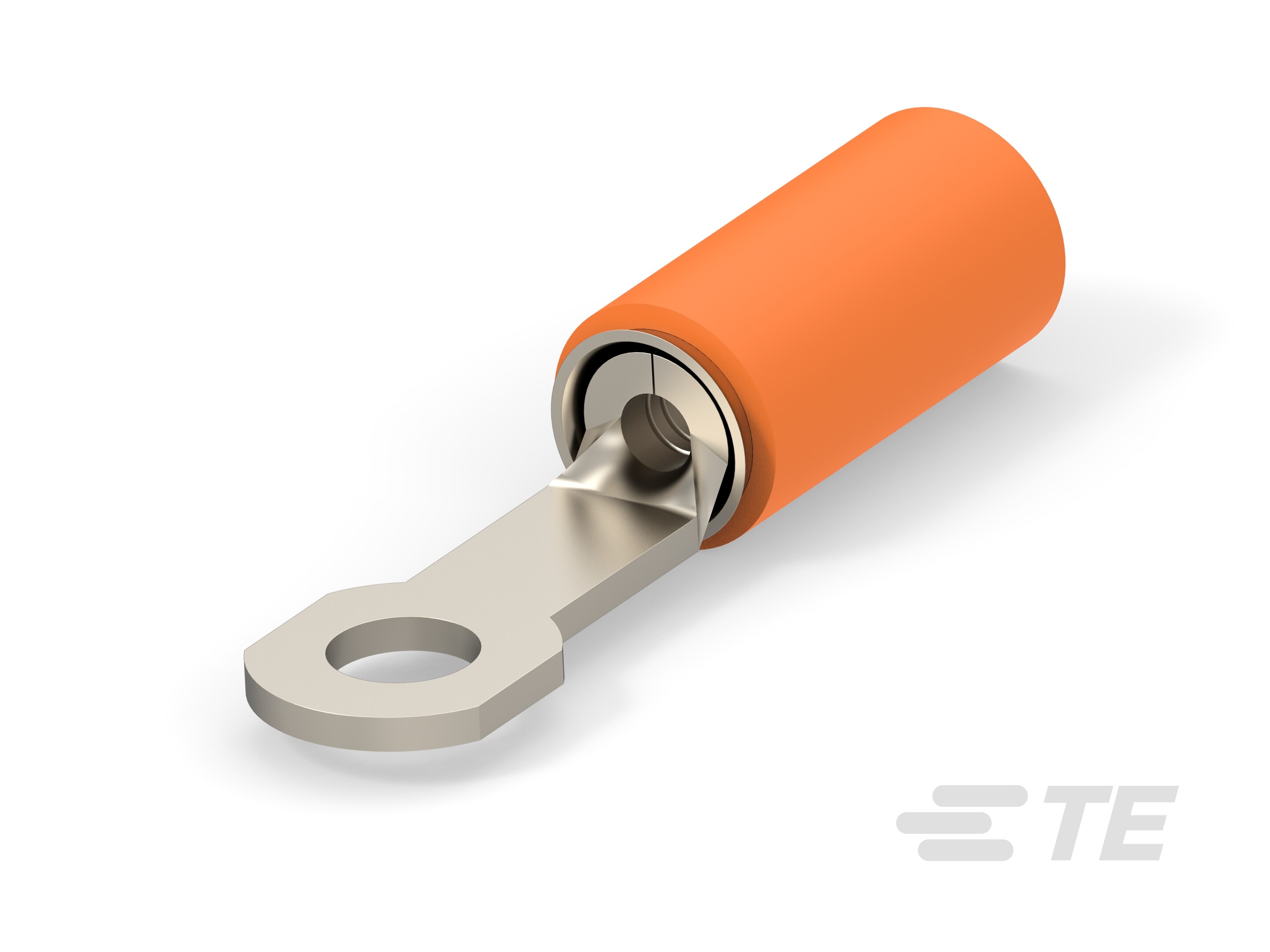

Closed Ring Tongue Terminal, 18 – 16 AWG, #4 Stud, 3.1 mm [.122 in] Stud Diameter, Closed Barrel, Straight, Nickel Plating, STRATO-THERM
1577964-1
Closed Ring Tongue Terminal, 18 – 16 AWG, #4 Stud, 3.1 mm [.122 in] Stud Diameter, Closed Barrel, Straight, Nickel Plating, STRATO-THERM
-
- STRATO-THERM
- TE 内部编号 1577964-1
- TE 内部产品描述 TERMINAL, PEEK PIDG STRATO, 18-16 AWG
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 18 – 16
-
线径 (mm²): .823 – 1.31
-
螺钉尺寸 : 4
-
螺钉直径 : 3.1 mm [ .122 in ]
文档
产品图纸
- TERMINAL, PEEK PIDG STRATO, 18-16 AWG ENG_CD_1577964_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1577964-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1577964-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1577964-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1577964-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-15102_D.pdf 英文版本
- 产品规格 ENG_SS_108-15356_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 4
-
可密封 : 否
-
电线绝缘支持固定类型 : 非绝缘支撑
结构特性
-
孔数 : 1
电气特征
-
额定电流 (A): 1
接触件特性
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 镍
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 18 – 16
-
线径 (mm²): .823 – 1.31
-
螺钉直径 : 3.1 mm [ .122 in ]
-
舌厚 : .79 mm [ .031 in ]
-
产品长度 : 23.65 mm [ .931 in ]
-
兼容的绝缘直径（最大值） : 2.67 mm [ .106 in ]
-
兼容的绝缘直径范围 : 1.4 – 2.67 mm [ .055 – .106 in ]
使用环境
-
绝缘选项 : 部分绝缘
-
工组温度范围 : 0 – 260 °C [ 0 – 500 °F ]
行业标准
-
符合政府资质的端子 : 否
包装特性
-
封装数量 : 500
-
封装方法 : Bag
