1577619-1

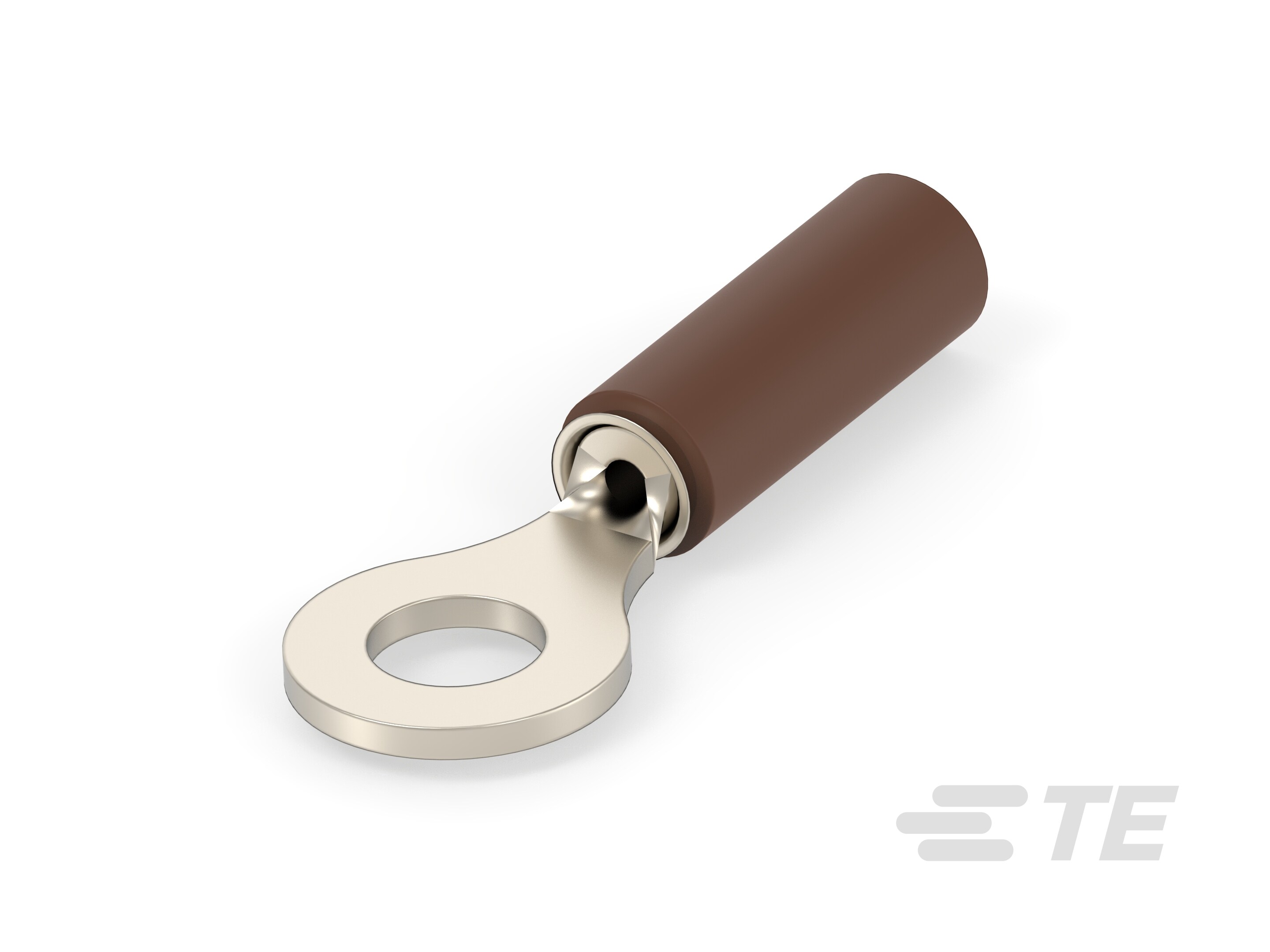

Closed Ring Tongue Terminal, 24 – 22 AWG, #6 / M3.5 Stud, 3.68 mm [.145 in] Stud Diameter, Closed Barrel, Straight, Nickel Plating, STRATO-THERM
1577619-1
Closed Ring Tongue Terminal, 24 – 22 AWG, #6 / M3.5 Stud, 3.68 mm [.145 in] Stud Diameter, Closed Barrel, Straight, Nickel Plating, STRATO-THERM
-
- STRATO-THERM
- TE 内部编号 1577619-1
- TE 内部产品描述 TERMINAL RT PIDG PEEK STRATO 24-22 AWG
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 24 – 22
-
线径 (mm²): .205 – .326
-
螺钉尺寸 : 6, M3.5
-
螺钉直径 : 3.68 mm [ .145 in ]
文档
产品图纸
- TERMINAL, PEEK PIDG STRATO, 24-22 AWG ENG_CD_1577619_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1577619-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1577619-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1577619-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1577619-1_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-15102_D.pdf 英文版本
- 产品规格 ENG_SS_108-15356_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 6, M3.5
-
可密封 : 否
-
电线绝缘支持固定类型 : 非绝缘支撑
接触件特性
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 镍
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 24 – 22
-
线径 (mm²): .205 – .326
-
螺钉直径 : 3.68 mm [ .145 in ]
-
舌厚 : .79 mm [ .031 in ]
-
产品长度 : 21.32 mm [ .839 in ]
-
兼容的绝缘直径（最大值） : 1.9 mm [ .075 in ]
-
兼容的绝缘直径范围 : .89 – 1.9 mm [ .035 – .075 in ]
使用环境
-
绝缘选项 : 部分绝缘
行业标准
-
符合政府资质的端子 : 否
包装特性
-
封装数量 : 1000
-
封装方法 : 袋/盒
