1571621-1

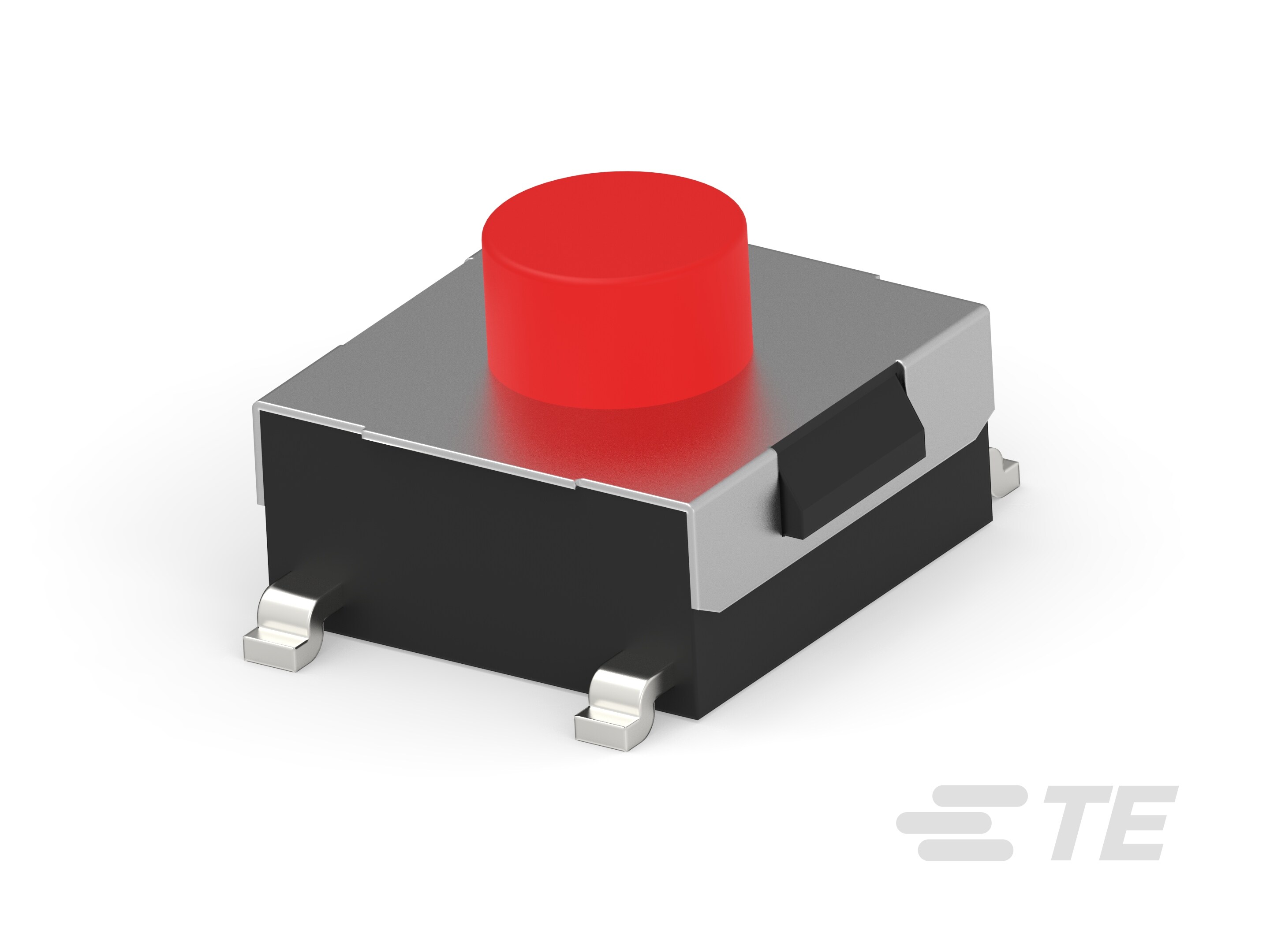

50 mA Tactile Switch, Round Actuator, NO, Phosphor Bronze, Silver Contact Plating, Low Profile, 24 VDC, ALCOSWITCH FSM
1571621-1
50 mA Tactile Switch, Round Actuator, NO, Phosphor Bronze, Silver Contact Plating, Low Profile, 24 VDC, ALCOSWITCH FSM
-
- ALCOSWITCH
- Alcoswitch FSM
- TE 内部编号 1571621-1
- TE 内部产品描述 FSM4LPA=TACT SWITCH,SMT
- 别名 ID FSM4LPATR
-
致动器种类 : 圆形致动器
-
操作功能 : 否
-
端子基材 : 磷青铜
-
开关端子电镀材料 : 银
-
小尺寸 : 带有
文档
产品图纸
- TACTILE SWITCH 6X6mm LOW PROFILE, SURFACE MOUNT ENG_CD_4-1437565-3_E2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1571621-1_G.pdf 3D
- 下载查看 ENG_CVM_CVM_1571621-1_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1571621-1_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_1571621-1_G.3d_stp.zip 英文版本
数据表/目录页
- SWITCHES_CORE_PROGRAM_CATALOG ENG_CS_1308111-1_SWITCHES_CORE_PROGRAM_CATALOG_0308.pdf 英文版本
- Tactile Switches ENG_DS_Tactile_Switches_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
照明 : 带有
-
开关连接类型 : 印刷电路板
-
支脚种类 : SMD 垫
-
致动器种类 : 圆形致动器
结构特性
-
联动 : 带有
-
ESD 接地端子 : 不带
-
开关反馈类型 : 触觉
-
操作功能 : 否
-
支撑架 : 不带
-
配置（极掷） : 单极 - 单掷
-
致动器数量 : 单
电气特征
-
工作电压 (VDC): 24
主体特性
-
驱动力 : 260 g [ 9.17 oz ]
-
外盖材料 : 钢
-
致动器材料 : 尼龙
-
致动器外形 : 扩展型
-
外壳材料 : PPS
-
产品方向 : 垂直
-
致动器颜色 : 红色
接触件特性
-
端子基材 : 磷青铜
-
开关端子电镀材料 : 银
-
端子额定电流 (mA): 50
端接特性
-
PCB 端接方法 : 表面贴装
壳体特性
-
小尺寸 : 带有
-
工艺密封 : 否
尺寸
-
产品高度 (in): .169
-
致动器长度 : 1.7 mm [ .067 in ]
-
按钮宽度 : 2.3 mm [ .118 in ]
使用环境
-
工组温度范围 : -35 – 85 °C [ -31 – 185 °F ]
包装特性
-
封装方法 : 零散零件
选择您想要保留的属性以查看类似产品。
