1571563-1

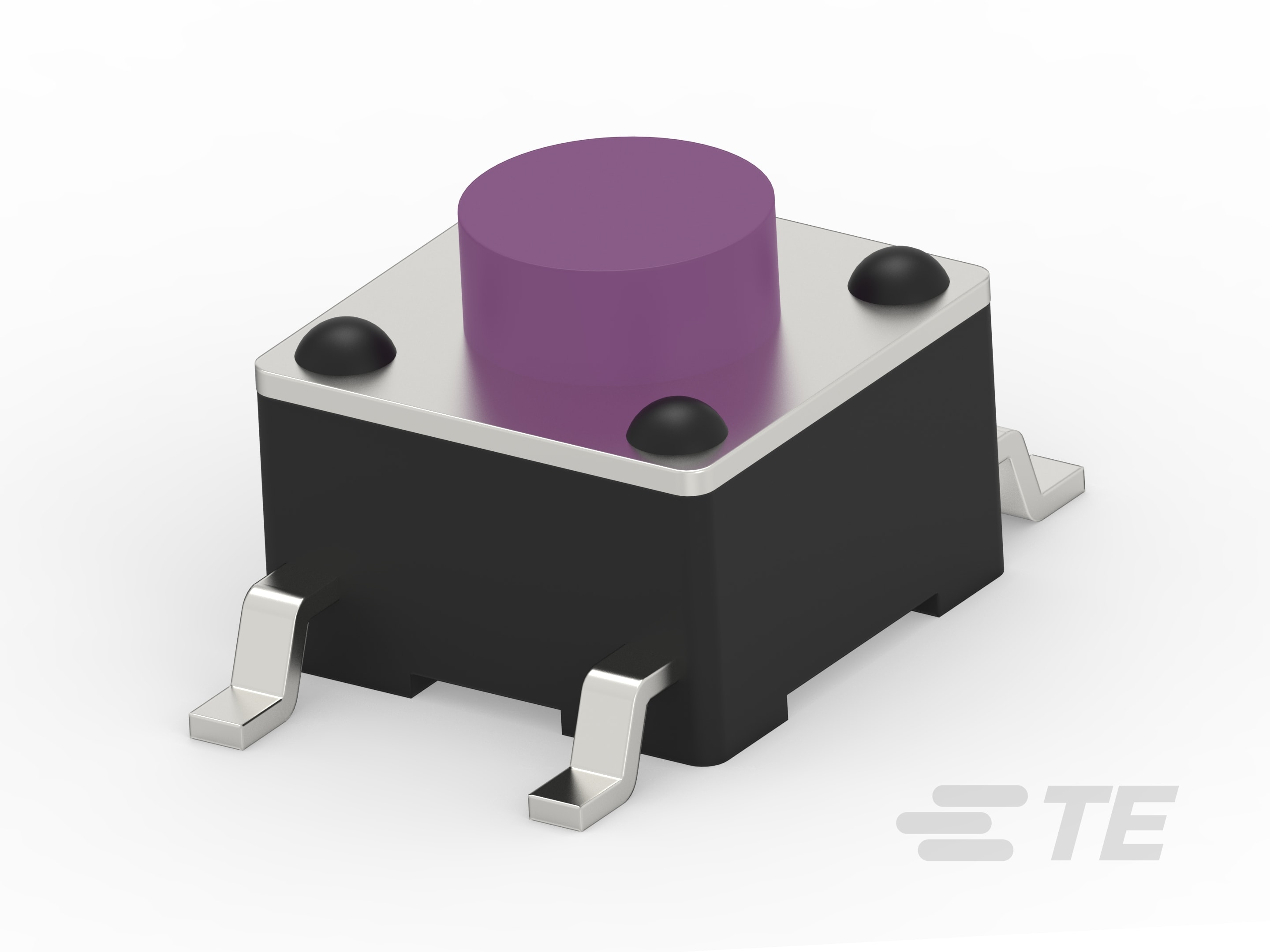

50 mA Tactile Switch, Round Actuator, NO, Copper Alloy, Silver Contact Plating, Low Profile, 24 VDC, Alcoswitch Tactile FSM JSM
1571563-1
50 mA Tactile Switch, Round Actuator, NO, Copper Alloy, Silver Contact Plating, Low Profile, 24 VDC, Alcoswitch Tactile FSM JSM
-
- Alcoswitch
- Alcoswitch Tactile FSM JSM
- TE 内部编号 1571563-1
- TE 内部产品描述 FSM4JSMXL=TACT SWITCH,SMT,BULK
- 别名 ID FSM4JSMXL
-
端子额定电流 (mA): 50
-
致动器种类 : 圆形致动器
-
操作功能 : 否
-
端子基材 : 铜合金
-
开关端子电镀材料 : 银
文档
产品图纸
- MICRO MINIATURE PUSHBUTTON SWITCH FSM JSM ENG_CD_2-1437565-7_Z1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1571563-1_V1.pdf 3D
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 下载查看 ENG_CVM_CVM_1571563-1_V1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1571563-1_V1.3d_igs.zip 英文版本
- ENG_CVM_CVM_1571563-1_V1.3d_stp.zip 英文版本
数据表/目录页
- Products for Mobile Equipment ENG_CS_1654270-2_0807.pdf 英文版本
- Tactile Switches ENG_DS_Tactile_Switches_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
照明 : 带有
-
开关连接类型 : 印刷电路板
-
支脚种类 : 鸥翼
-
致动器种类 : 圆形致动器
结构特性
-
联动 : 带有
-
ESD 接地端子 : 不带
-
开关反馈类型 : 触觉
-
操作功能 : 否
-
支撑架 : 不带
-
配置（极掷） : 单极 - 单掷
-
致动器数量 : 单
电气特征
-
工作电压 (VDC): 24
主体特性
-
驱动力 : 70 g [ 2.47 oz ]
-
外盖材料 : 钢
-
致动器材料 : 尼龙
-
外壳颜色 : 褐色
-
致动器外形 : 扩展型
-
外壳材料 : 聚酰胺
-
产品方向 : 垂直
-
致动器颜色 : 紫色
接触件特性
-
端子额定电流 (mA): 50
-
端子基材 : 铜合金
-
开关端子电镀材料 : 银
端接特性
-
PCB 端接方法 : 表面贴装
壳体特性
-
小尺寸 : 带有
-
工艺密封 : 否
尺寸
-
致动器长度 : 1.4 mm [ .055 in ]
-
产品高度 : 5 mm [ .196 in ]
-
按钮宽度 : 3.5 mm [ .138 in ]
使用环境
-
工组温度范围 (°C): -40 – 85
包装特性
-
封装方法 : 零散零件
