1571488-1

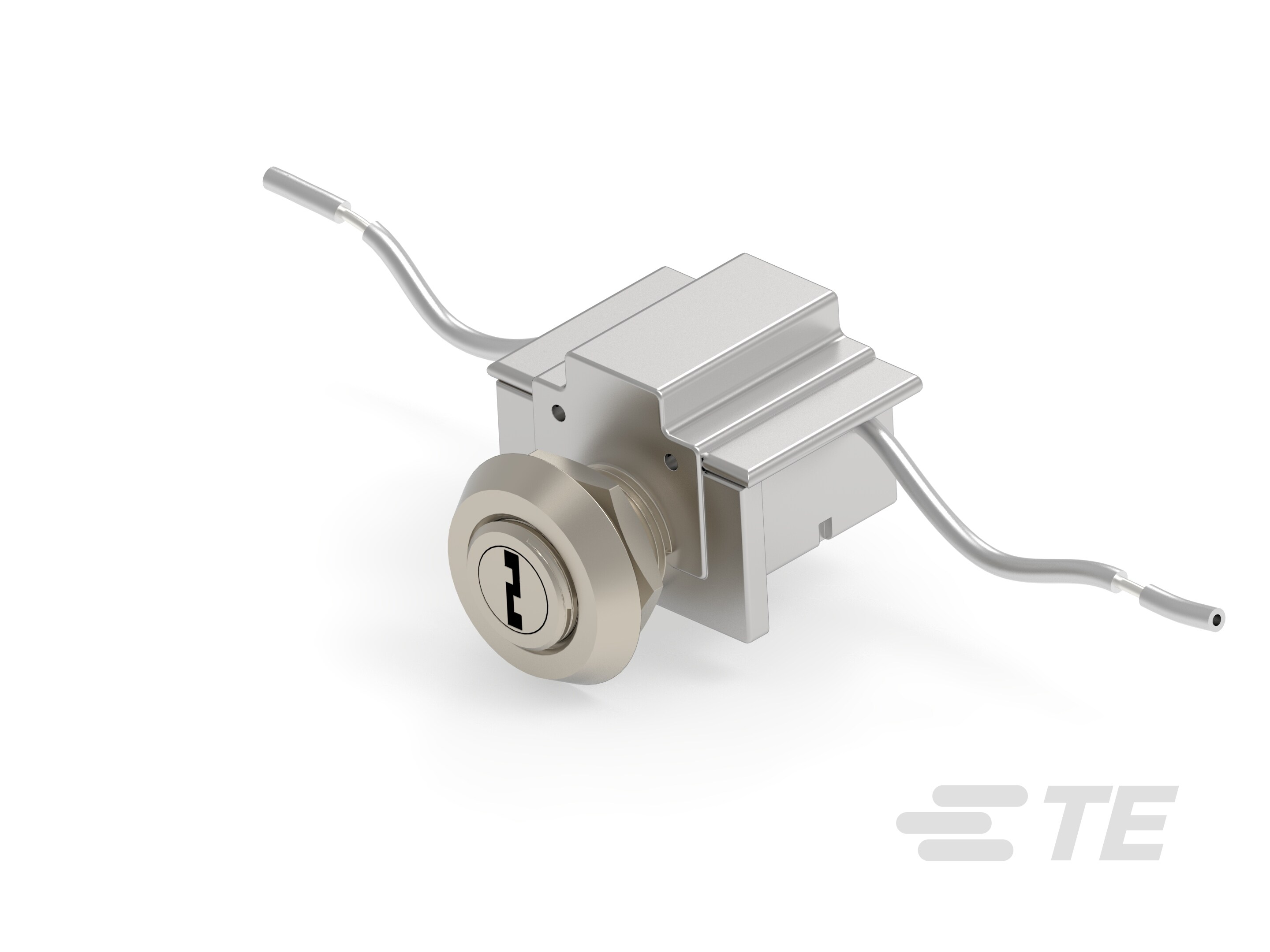

3 A / 6 A Keylock Switch, Single Pole - Single Throw, 125 VAC / 250 VAC, Position 1 Off / Position 2 On, Position 1 or 2 Remove Key
1571488-1
3 A / 6 A Keylock Switch, Single Pole - Single Throw, 125 VAC / 250 VAC, Position 1 Off / Position 2 On, Position 1 or 2 Remove Key
-
- Alcoswitch
- TE 内部编号 1571488-1
- TE 内部产品描述 SWITCH,KEY,SPECIAL
-
触点额定电流 (A): 3, 6
-
配置（极掷） : 单极 - 单掷
-
工作电压 (VAC): 125, 250
-
操作功能 : 位置 1 关, 位置 2 开
-
拔下钥匙 : 位置 1 或 2
文档
产品图纸
- KEY 英文版本
- KEY ENG_CD_1571489_A1.pdf 英文版本
- KEYSWITCH SPST ENG_CD_1571488_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1571488-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1571488-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1571488-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1571488-1_A.3d_stp.zip 英文版本
数据表/目录页
- SWITCHES_CORE_PROGRAM_CATALOG ENG_CS_1308111-1_SWITCHES_CORE_PROGRAM_CATALOG_0308.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
开关连接类型 : 引线 - 钩式
结构特性
-
位数 : 2
-
配置（极掷） : 单极 - 单掷
-
操作功能 : 位置 1 关, 位置 2 开
-
面板切口尺寸 : 12（直径） mm [ .472（直径） in ]
电气特征
-
绝缘电阻 (MΩ): 100
-
触点额定电流 (A): 3, 6
-
工作电压 (VAC): 125, 250
-
接触电阻 (mΩ): 100
主体特性
-
致动器行程 : 36°
接触件特性
-
端子表面涂层 : 银
机械附件
-
产品安装类型 : 面板安装
壳体特性
-
拔下钥匙 : 位置 1 或 2
-
圆柱材料 : 锌合金
使用环境
-
工作温度（最大值） (°C): 65
-
油密 : 否
操作/应用
-
耐用性等级 (Cycles): 6000
其他
-
焊接类型 : 手
