1565080-1

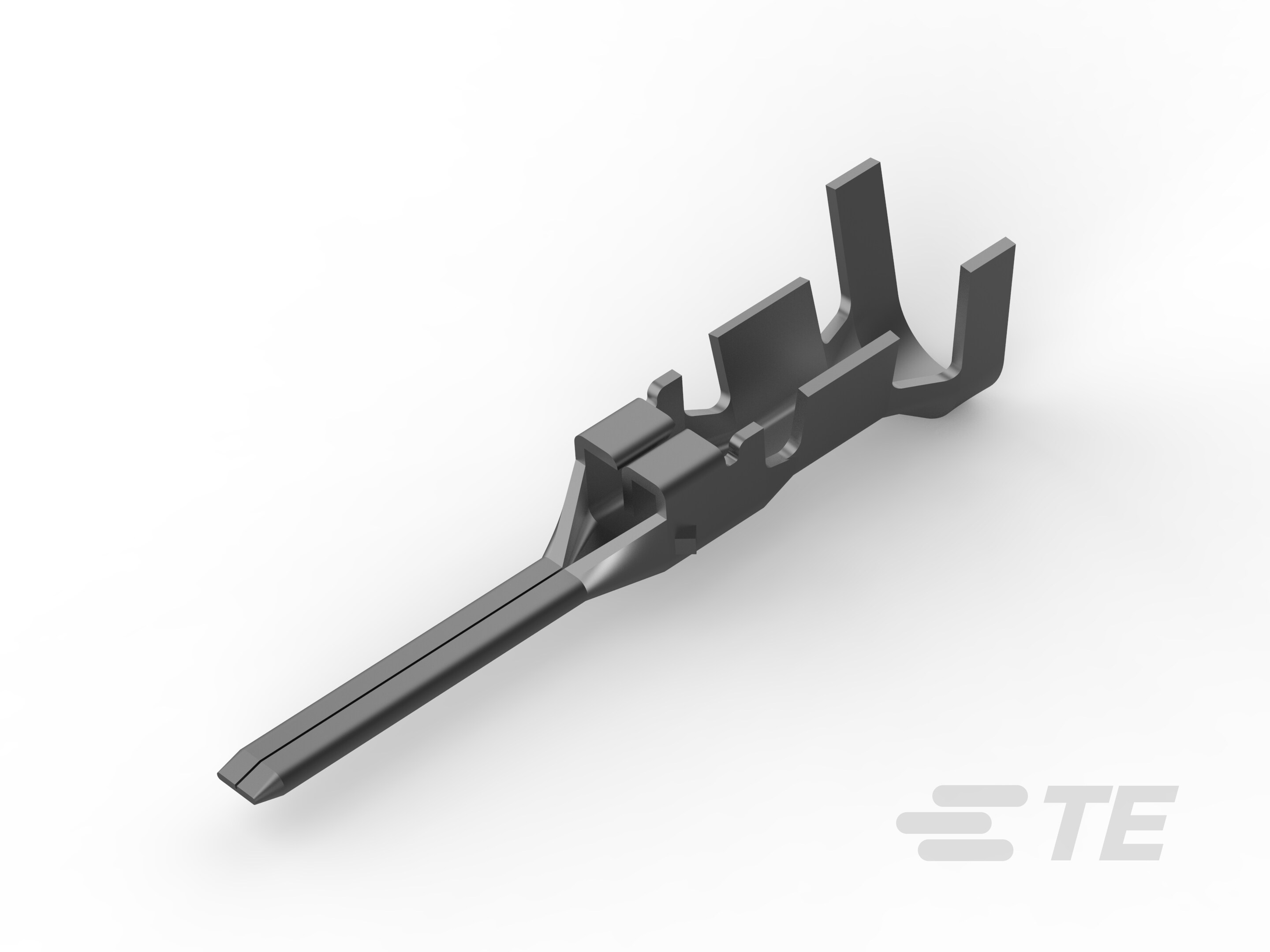

Tin (Sn), Tab Contact, 22 – 18 AWG, 300 VAC, .33 – .82 mm² Wire, Locking Lance Contact Retention, Crimp, Copper Alloy, Power, GRACE INERTIA 3.5
1565080-1
Tin (Sn), Tab Contact, 22 – 18 AWG, 300 VAC, .33 – .82 mm² Wire, Locking Lance Contact Retention, Crimp, Copper Alloy, Power, GRACE INERTIA 3.5
-
- GRACE INERTIA
- GRACE INERTIA 3.5
- TE 内部编号 1565080-1
- TE 内部产品描述 GRACE INERTIA 3.5 TAB CONTACT(L)
- 所有 Grace Inertia 公端 (4)
-
端子类型 : 公端
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
工作电压 (VAC): 300
-
壳体内的端子定位力 : 带有
文档
产品图纸
- GRACE INERTIA CONNECTOR 3.5 TAB CONTACT(L) ENG_CD_1565080_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1565080-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1565080-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1565080-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1565080-1_B.3d_stp.zip 英文版本
数据表/目录页
- SOFT_SHELL_PIN_AND_SOCKET_CONNECTORS_CATALOG ENG_CS_82181_SOFTSHELL_HIGH_DENSITY_0508.pdf 英文版本
- 1-1773883-5 GRACE INERTIA connector quick reference guide ENG_DS_1-1773883-5_GRACE_INERTIA_QRG_0318.pdf 英文版本
产品规格
- 工程报告 ENG_SS_502-160167_A.pdf 英文版本
- 产品规格 ENG_SS_114-5306_B2.pdf 英文版本
- ENG_SS_108-5810_C3.pdf 英文版本
- 合格检测报告 ENG_SS_TR-99953_A.pdf 英文版本
使用说明书
- 使用说明书（非美国） JPN_SS_411-78134_O.tif 日语
- JPN_SS_411-78134_O.pdf 日语
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_20130330_C1_D-3.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
分离式电线类型 : 绞线
电气特征
-
工作电压 (VAC): 300
接触件特性
-
端子类型 : 公端
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
壳体内的端子定位力 : 带有
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 7
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
对接公端厚度 : .5 mm [ .02 in ]
-
导线端子端接区域电镀材料表面涂层 : 亮光
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定枪
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 22 – 18
-
线径 (mm²): .33 – .82
-
兼容的绝缘直径范围 : 1.5 – 2.7 mm [ .059 – .106 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装数量 : 5000
-
封装方法 : Reel
